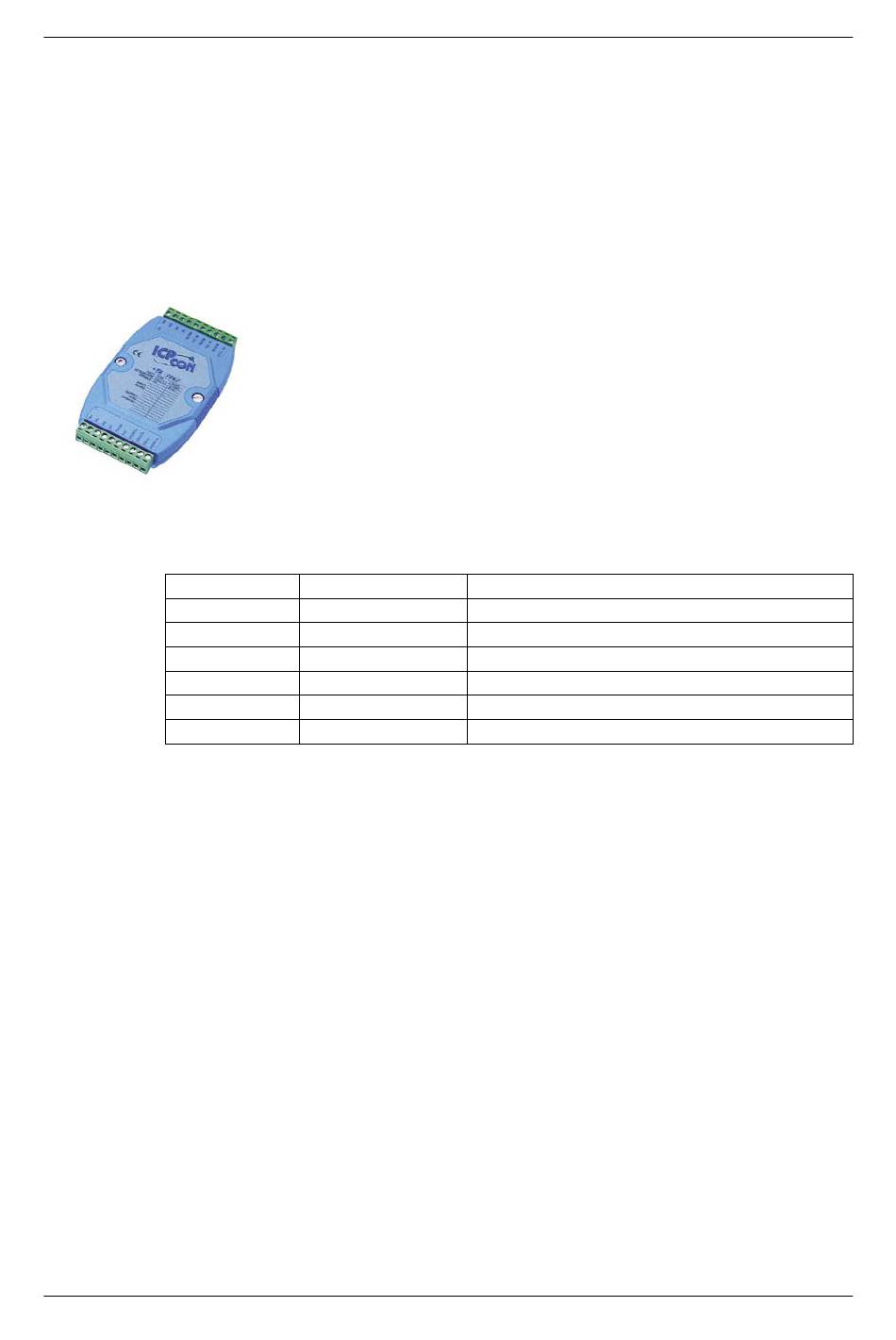

6.7.Modules E/S d'extension :
6.7. Modules E/S d'extension :
Aperçu des modules : (DI: Digital In, DO: Digital Out)
Module ICP
7050D
7063D
7067D
7021
7014D
7033
36
Si le volume de l'E/S interne ne suffit pas, il est alors possible d'ajouter au
DISOMAT B plus des modules E/S externes. Il s'agit alors de modules destinés
au montage à l'extérieur du DISOMAT sur un profilé chapeau. Un coffret
industriel avec une haute protection est disponible pour les modules.
Fonctionnalité :
Les modules sont raccordés en série au DISOMAT et alimentés de
données au moyen de blocs fonctionnels. Il est possible de raccorder au
maximum 3 modules avec entrées/sorties numériques, un module de
sortie analogique et un module d'entrée analogique.
La sortie analogique ne s'accorde pas avec le troisième module E/S,
puisque ceux-ci se servent de la même adresse.
IN
7 DI
TTL
8 DI
1 Entrée ana
3 PT 100 Entrée
Attention !
Les sorties de relais du ICP7067 ne sont chargeables que jusqu'à
120 Vc.a./0,5 A !!
Les paramètres d'interface des modules ICP sont fixes : RS485, 9600 Bauds, 8
Bits, nulle parité, 1 bit d'arrêt.
ATTENTION, note importante :
Contrairement aux contacts d'entrée internes du DISOMAT B plus qui
travaillent avec une ligne neutre commune, les modules ICP ont été conçus
pour une tension positive commune. Pour actionner une entrée, celle-ci se
commute vers zéro :
BV-H2334FR, 0903
OUT
8 DO
Open Collector
3 DO
Relais 250 Vc.a./5 A, 30 Vc.c./5 A
7 DO
Relais 120 Vc.a./0,5 A, 24 Vc.c./1 A
1 Sortie ana
12 bits, 0 - 10 V, 0/4 - 20 mA
Manuel système DISOMAT Tersus
Options
