432-Interfaces:
Après avoir appuyé sur [OK], la liaison est réalisée, et l'indication d'événement
'M7501-3 Erreur DISONET' disparaît.
Quitter l'arbre de menu local et retourner au mode 'miroir' :
•
Si le VOP a été réglé comme miroir pour la première fois, il se commute
maintenant directement au mode 'miroir'.
•

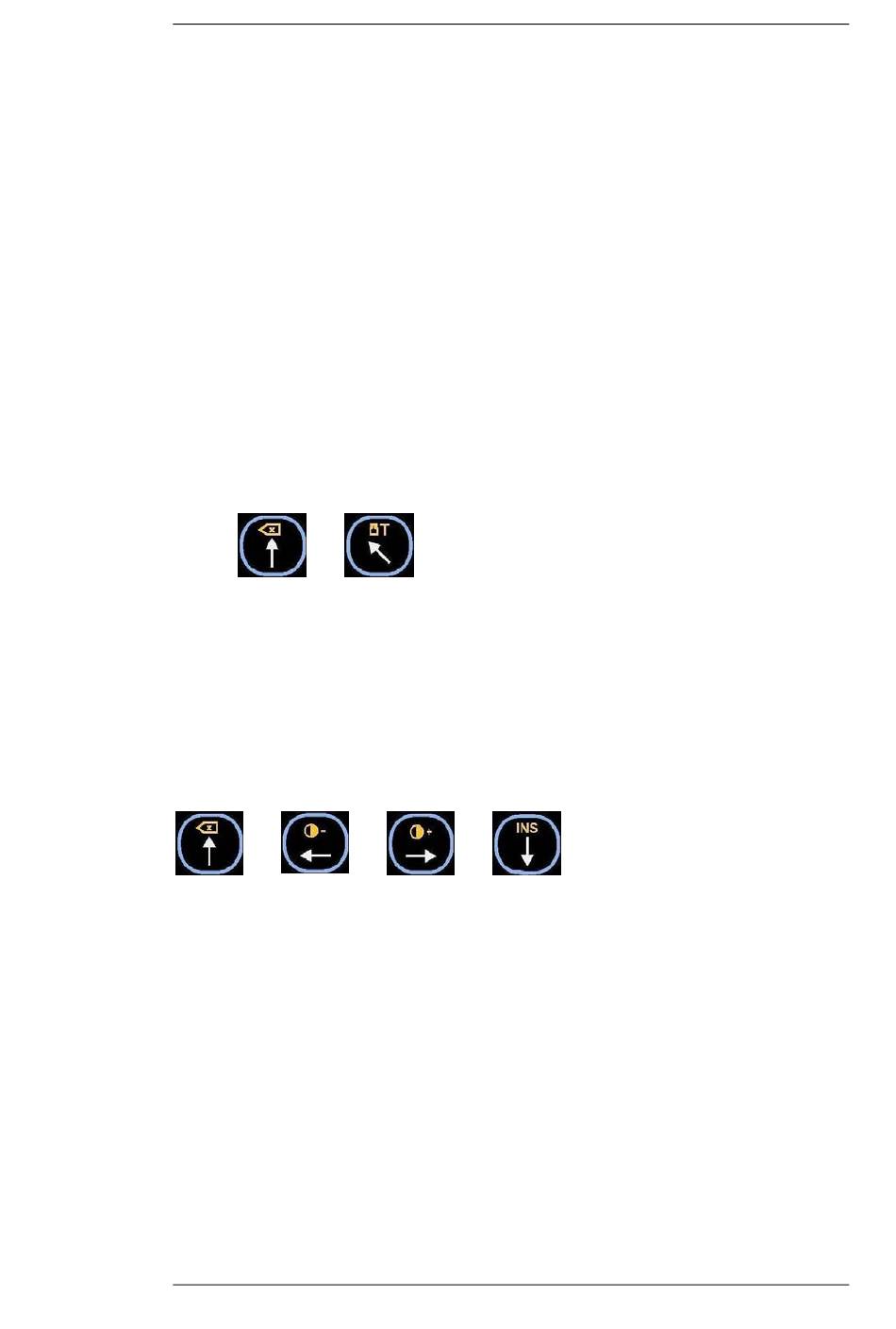

Sinon, vous appuyez sur :
-->
7 x
(au moins)
Maintenant, sur le VOP et le DISOMAT s'affiche exactement la même surface de
commande.
C. Commutation du mode 'miroir' au mode 'local'
Si le VOP se trouve en mode 'miroir', vous obtenez l'arbre de menu local par la suite
de touches :
-->
7 x
2 x
(au moins)
5.2.2.2 Raccordement via Ethernet
Ces instructions décrivent le raccordement d'un appareil de commande DISOMAT
VOP 28000 ('Operatorpanel') en tant que miroir à un DISOMAT Tersus via Ethernet.
Pour le raccordement au DISOMAT, les interfaces suivantes peuvent être utilisées :
DISOMAT :NW1, NW2
VOP :NW1
Après avoir réalisé les raccordements par câbles, il faut encore effectuer différents
réglages tant sur le VOP, tant sur le DISOMAT.
®
DISOMAT
Tersus – Manuel d'opérations
© Schenck Process Group
Sélectionner l'Interface S1
Sélectionner Physique RS485 2 fils
Sélectionner Taux de transm. 115kBd
(recommandé)
Handshake arr
Données 8bit s.p.
Bits d'arret 1
1 x
-->
-->
2 x
1 x
Mode Setup
(à régler comme
pour le DISOMAT !)
1005
BV-H2335 FR
- 65 -
