6.3.Interfaces de bus de terrain

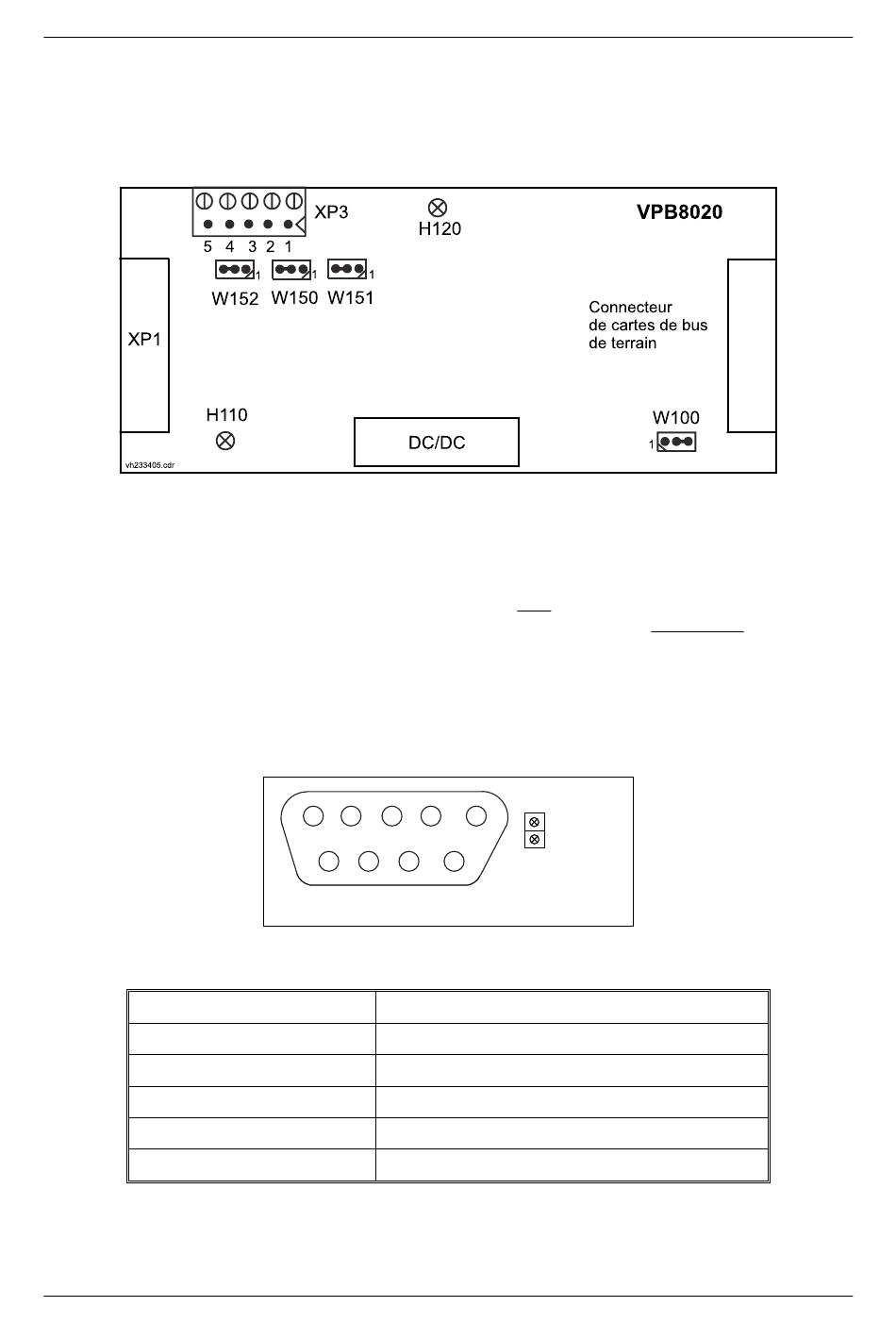

6.3.3. Module Profibus (VPB8020)
Etat
Arrêt
Vert
vert clignotant
rouge clignotant (1 Hz)
rouge clignotant (2 Hz)
28
Le module peut être fixé, en option, sur la platine principale de l'appareil, afin
de créer une interface vers le Profibus.
Le pont W100, Détermination de l'alimentation en tension, reste toujours sur la
position 2-3.
Fin du bus :
Pour la première et la dernière station sur le bus, il faut activer les résistances
de fin de bus. Ceci se fait en mettant tous les ponts embrochables sur la carte
à la position 1-2. En version standard, les résistances ne sont pas activées
(position 2-3).
Adresse du bus :
L'adresse est réglée à l'aide de paramètres.
n
Signification des diodes lumineuses sur la liaison Profibus
1
2
3
6
7
Face avant
Mode de service (LED)
Affichage
Pas en ligne / Pas d'alimentation en tension
En ligne, échange de données
En ligne, Clear Mode
Erreur de paramètre
Erreur de configuration
BV-H2334FR, 0903
Mode de
4
5
service (LED)
LED d'état
8
9
Options
Manuel système DISOMAT Tersus
