Raccordements
5. Raccordements

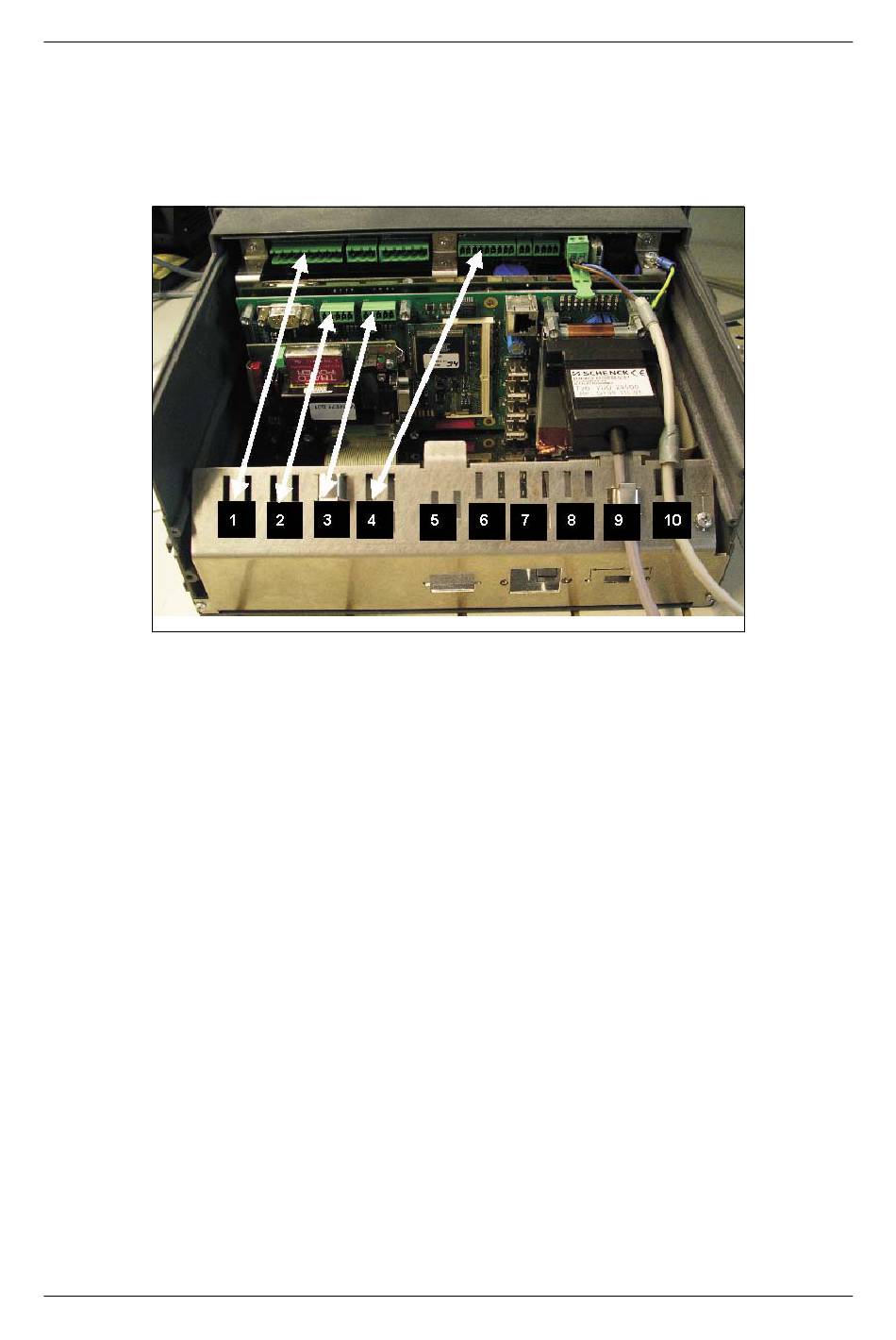

Figure 7: Représentation et repérage du passage des câbles
Manuel système DISOMAT Tersus
Ó Schenck Process
Les câbles sont assignés comme suit :
1 : Sorties numériques
2 : Interface S2
3 : Interface S1
4 : Entrées numériques
5 : Canal de mesure 2 (non équipé ici)
6, 7, 8 : Bus de terrain ou E/S analogique ou tension auxiliaire ou USB
9 : Canal de mesure 1
10 : Alimentation, ici 230 Vc.a.
–
Veuillez utiliser des lignes blindées pour les lignes série, les raccords de
bus et les canaux de mesure.
–
Dénuder les câbles dans la zone de la tôle de protection et raccorder le
blindage, avec les attaches-blindage jointes, sur la tôle de protection
BV-H2334FR, 0903
13
