6.6.Module analogique de raccordement
6.6. Module analogique de raccordement
VEA 0450/VEA 0451

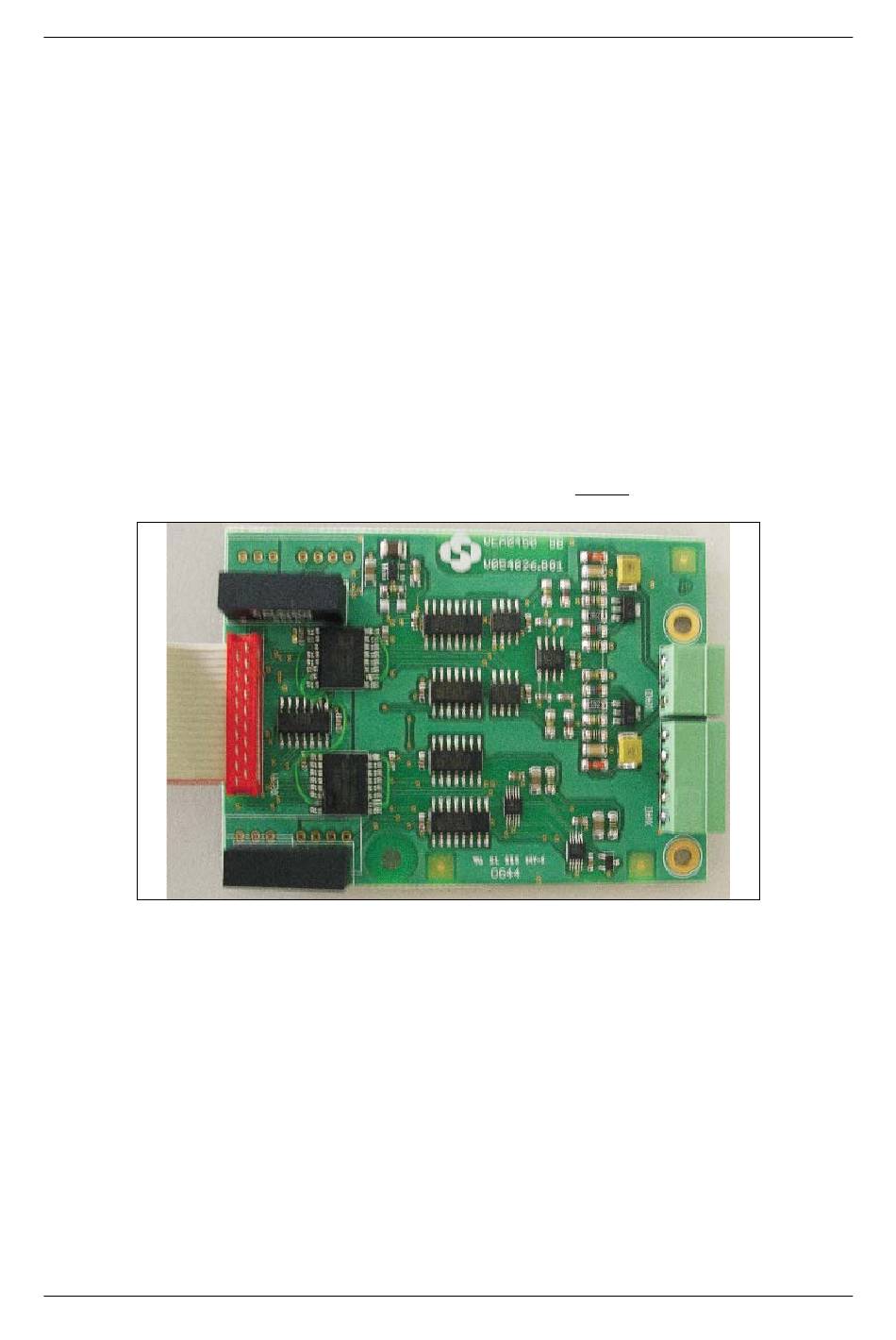

Figure 16:
34
A l'aide du VEA 0450, le DISOMAT est élargi de deux entrées et sorties
analogiques chacune.
Les deux entrées et/ou sorties ont chacune une ligne neutre commune,
c'est-à-dire elles sont reliées galvaniquement les unes avec les autres. Les
deux groupes sont isolés galvaniquement les uns par rapport aux autres et par
rapport au reste du système.
Le VEA 0451 dispose, en plus, de deux sorties binaires rapides (open collector,
découplé optique, galvaniquement libre). Les deux sorties sont également
découplées galvaniquement, une par rapport à l'autre).
Pour le montage du VEA, les boulons fournis se vissent dans les écrous de
fixation sur la platine principale, le câble plat se raccorde au connecteur XEA,
et la carte se fixe avec les vis (voir la photo).
Le montage simultané d'un VEA avec VSS021 ou d'une carte de bus de terrain
est possible ; dans ce cas, le VEA se monte en bas.
BV-H2334FR, 0903
Options
Manuel système DISOMAT Tersus
