RN42
Endress+Hauser
1

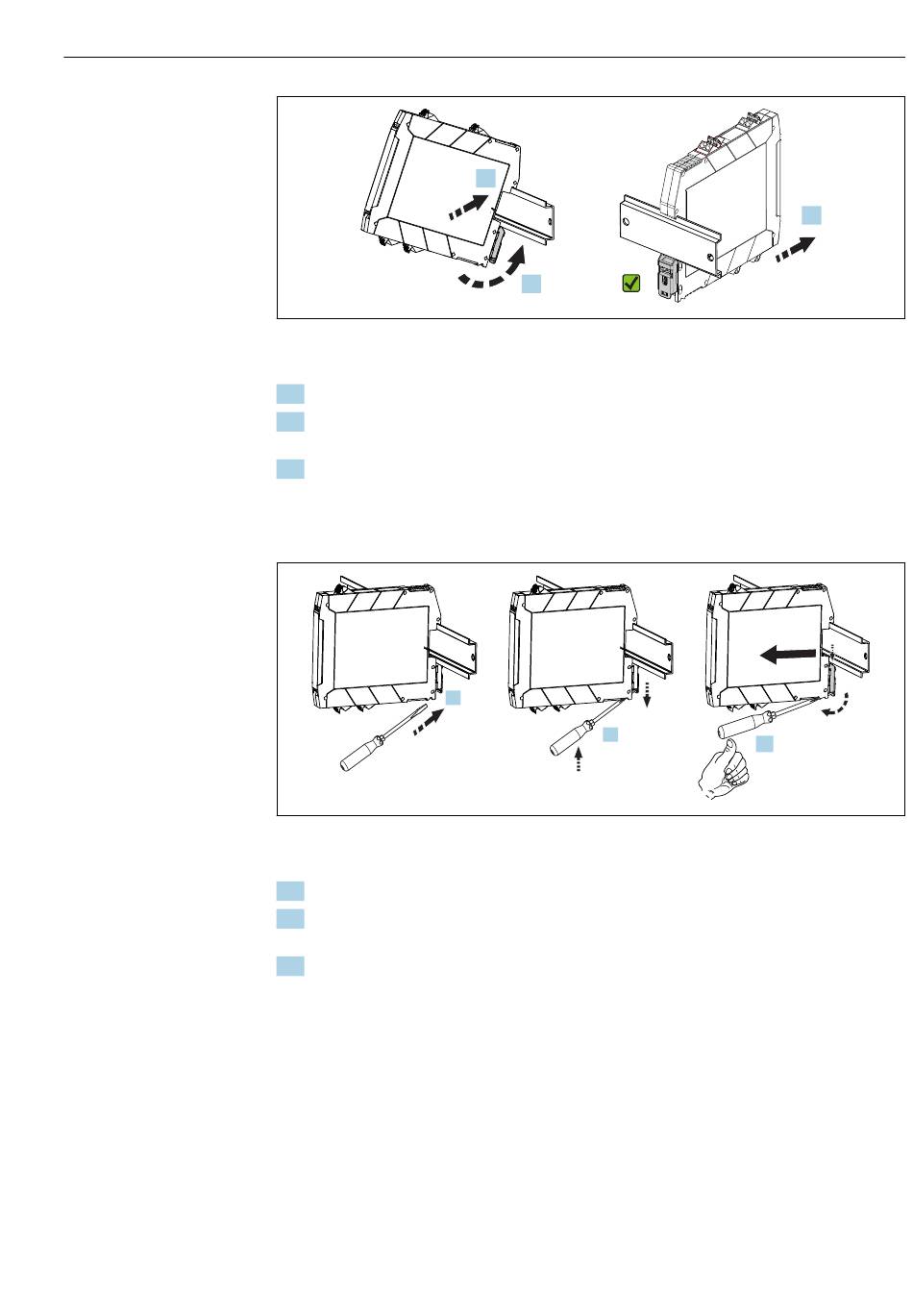

Montage sur rail DIN
1. Positionner la rainure supérieure du rail DIN à l' e xtrémité supérieure du rail DIN.
2. Tout en tenant l' a vant de l' a ppareil à l' h orizontale, l' a baisser jusqu' à ce que l' o n
entende le clip de verrouillage de l' a ppareil se mettre en place sur le rail DIN.
3. Tirer doucement sur l' a ppareil pour vérifier s' i l est correctement monté sur le rail DIN.
5.3
Démontage de l'appareil pour montage sur rail DIN
2
Démontage de l' a ppareil pour montage sur rail DIN
1. Insérer un tournevis dans la languette du clip de rail DIN.
2. Utiliser le tournevis pour tirer vers le bas le clip de rail DIN comme indiqué sur le
schéma.
3. Maintenir le tournevis vers le bas pour retirer l' a ppareil du rail DIN.
6
Raccordement électrique
6.1
Exigences de raccordement
Un tournevis à lame plate est nécessaire pour établir un raccordement électrique aux
bornes à vis ou enfichables.
1.
2.
1.
2.
Raccordement électrique
3.
A0041736
3.
A0039696
9
