Options de configuration
12
6.5 Contrôle du raccordement
État et spécifications de l'appareil
L' a ppareil ou les câbles sont-ils intacts (contrôle
visuel) ?
Les conditions ambiantes correspondent-elles aux
spécifications de l' a ppareil (p. ex. température
ambiante, gamme de mesure, etc.) ?
Raccordement électrique
La tension d' a limentation correspond-elle aux
informations figurant sur la plaque signalétique ?
Les câbles d' a limentation et de signal sont-ils
correctement raccordés ?
Toutes les bornes à vis sont-elles bien serrées et les
connexions des bornes enfichables ont-elles été
contrôlées ?
7 Options de configuration
7.1 Éléments d'affichage et de configuration RN42
4
1

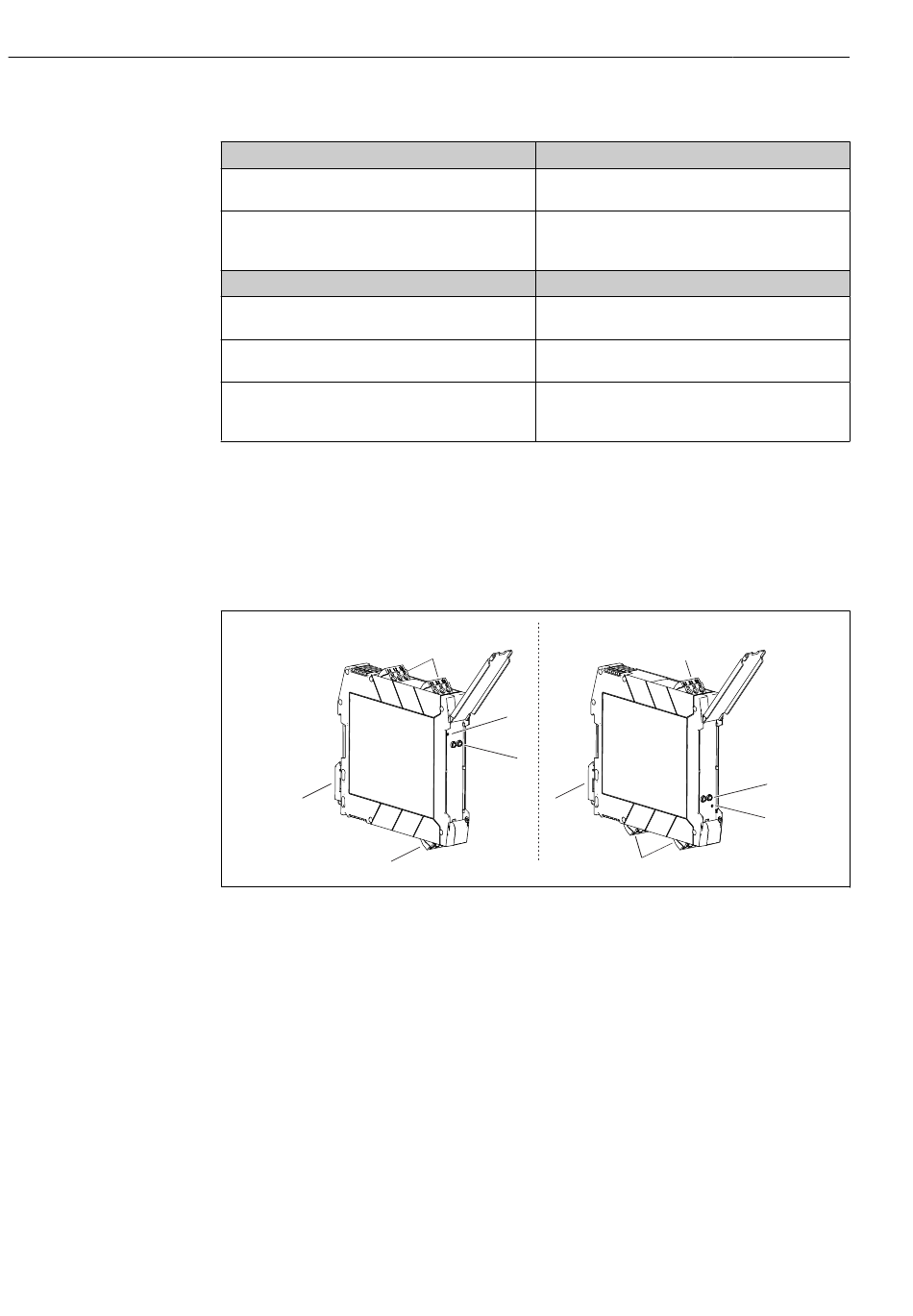

 5 Éléments d' a ffichage et de configuration, à gauche : alimentation en haut ; à droite : alimentation en bas
(option)
1 Borne à visser ou enfichable
2 LED verte "On", alimentation électrique
3 Douilles de raccordement pour la communication HART (voie 1)
4 Clip pour le montage sur rail DIN
7.1.1 Configuration sur site
Réglages / configuration du hardware
Aucun réglage manuel du hardware n' e st nécessaire pour la mise en service de l' a ppareil.
Il faut tenir compte de l' a ffectation différente des bornes lors du raccordement de
transmetteurs 2/4 fils. Côté sortie, le système raccordé est détecté et une commutation
automatique a lieu entre le mode actif et le mode passif.
Remarques
--
Voir ' C aractéristiques techniques' .
Remarques
Barrière active : U = 24 ... 230 V
--
--
1
2
3
4
1
3
2
1
