RN42
Endress+Hauser
13.2.2
Barrière active RN42
Les barrières actives remplissent plusieurs fonctions. Outre la séparation galvanique des
signaux et la transmission proportionnelle de signaux analogiques 0/4-20 mA, elles
assurent également l' a limentation des capteurs raccordés. Les appareils RN42 sont
transparents HART, c' e st-à-dire qu' i ls transmettent également les informations HART
fournies par le PMP71B. Les connexions HART en face avant permettent de mesurer les
signaux HART ou de configurer facilement des capteurs "SMART" raccordés.
Voici quelques exemples d' a pplications typiques de la barrière active RN42. Chaque
application est expliquée brièvement et décrite dans un schéma de principe.
Exemple : Mesure de pression dans une zone explosible
• Le capteur 2 fils passif PMP71B fournit un signal de courant, qui est proportionnel à la
pression, à l' e ntrée active de la barrière active RN42
• La barrière active RN42 fournit un signal de sortie courant active, qui est proportionnel
au signal d' e ntrée, à une entrée passive de l' u nité d' e xploitation
PMP71B
0/4...20 mA
11

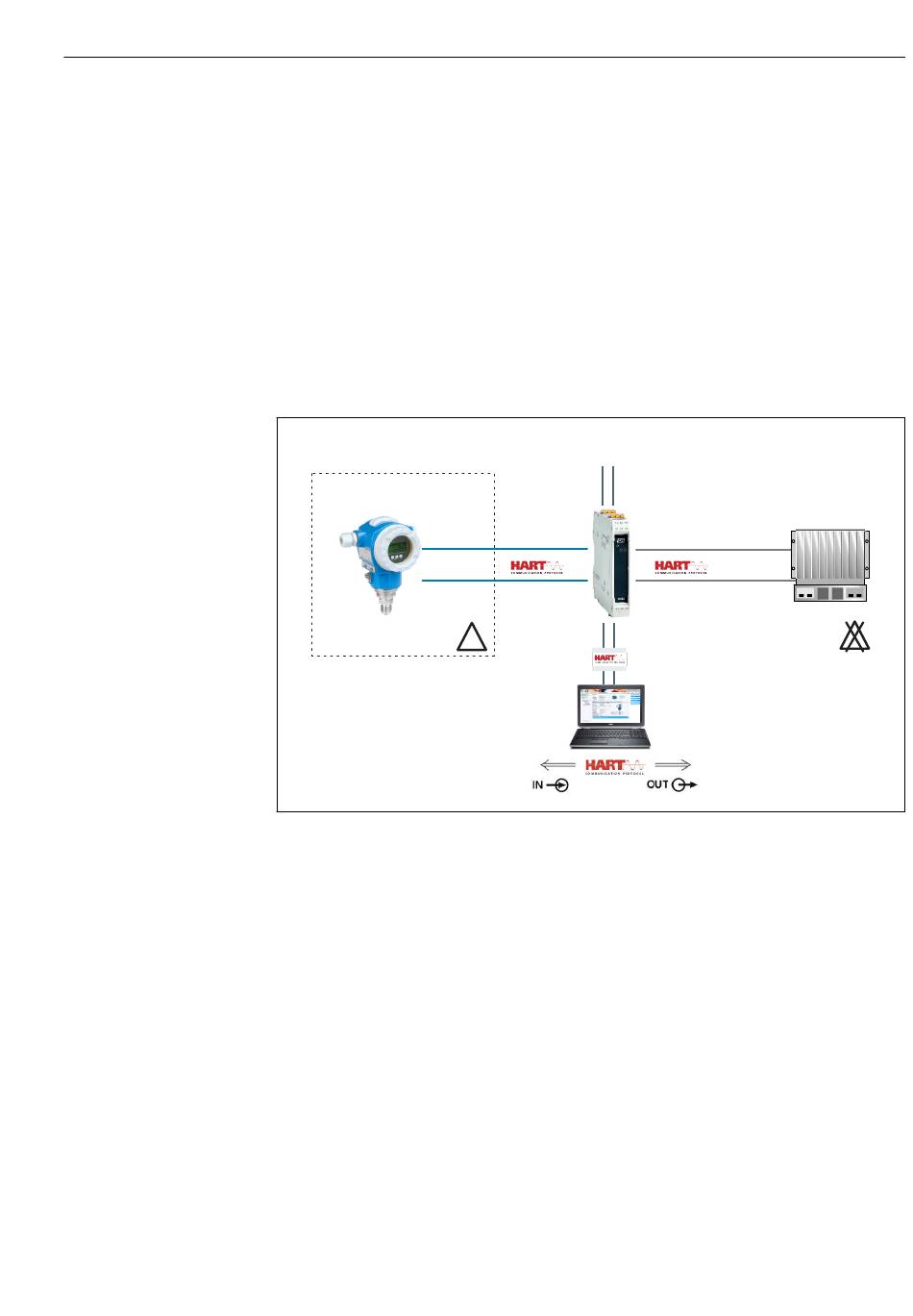

Mesure de pression dans une zone explosible avec une barrière active RN42
Remarque : Les appareils disposent d' u ne entrée courant active/passive, à laquelle un
transmetteur 2 fils ou 4 fils peut être raccordé directement. La sortie de l' a ppareil peut être
utilisée de manière active ou passive. Le signal de courant est alors disponible pour l' A PI /
le contrôleur ou pour d' a utres appareils.
Mesure de débit dans une zone explosible
• Le capteur actif 4 fils Promag P300 fournit un signal de courant, qui est proportionnel au
débit, à l' e ntrée passive de la barrière active RN42
• La barrière active RN42 fournit un signal de sortie courant passive, qui est proportionnel
au signal d' e ntrée, à une entrée passive de l' u nité d' e xploitation
Annexe : Aperçu du système de la série RN
Power supply
24 - 230 V AC/DC
RN42
Input
(active)
EX
Commubox
FXA195
PLC
Output
(active)
0/4...20 mA
EX
A0045917
27
