6.3 Guide de raccordement

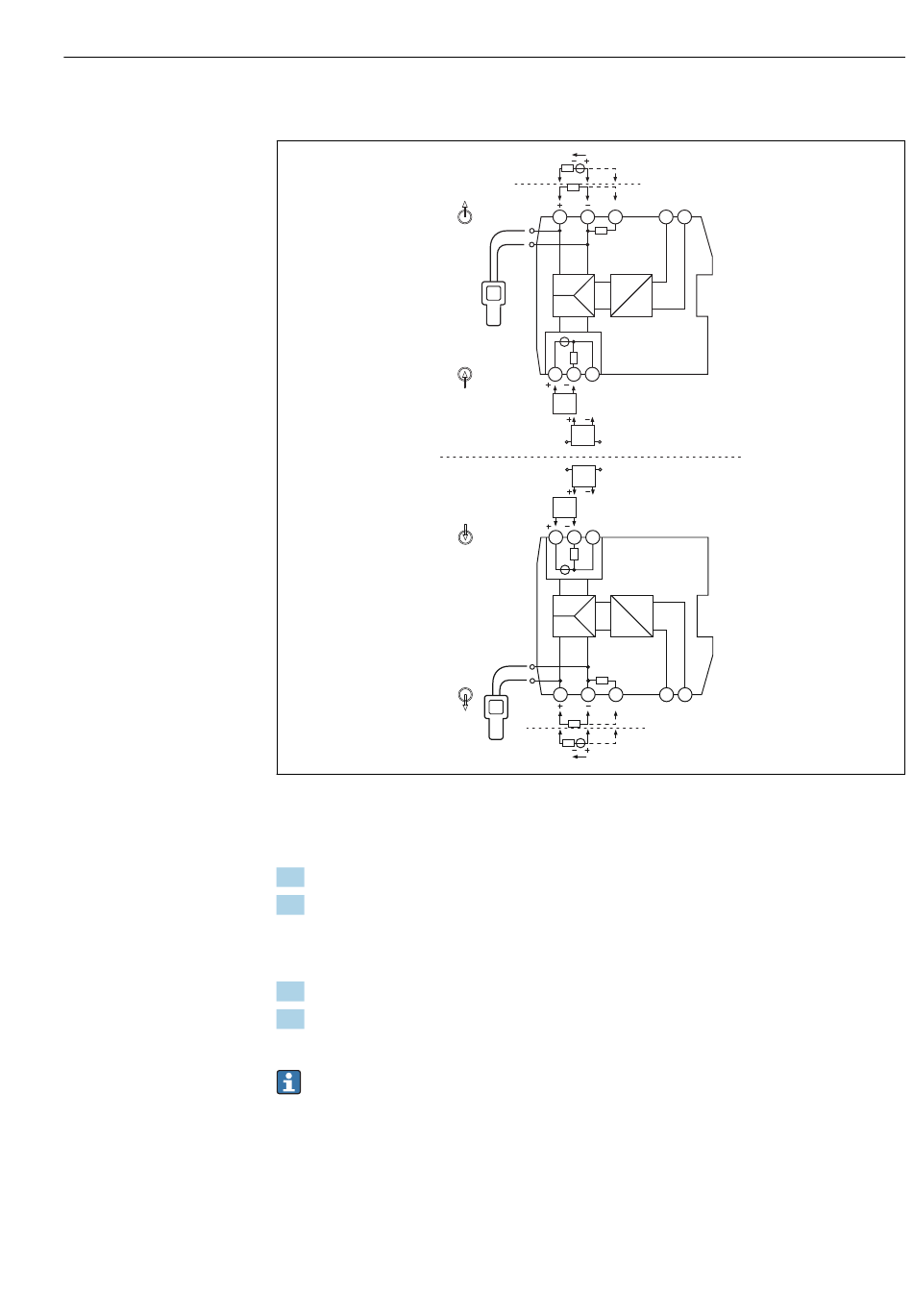

 4 Affectation des bornes , en haut : alimentation en haut ; en bas : alimentation en bas (option)
Raccordement pour le fonctionnement avec sortie active :
1. Raccorder le + à la borne 3.1.
2. Raccorder le - à la borne 3.2.
 La commutation du mode de fonctionnement se produit automatiquement.
Raccordement pour le fonctionnement avec sortie passive :
1. Raccorder le + à la borne 3.2.
2. Raccorder le - à la borne 3.1.
 La commutation du mode de fonctionnement se produit automatiquement.
Les communicateurs HART peuvent être raccordés aux douilles de raccordement
HART. Veiller à ce qu' i l y ait une charge externe adéquate (≥ 230 Ω) dans le circuit de
sortie. Si la charge externe n' e st pas suffisante, une résistance de communication
interne de 250 Ω peut être ajoutée à la boucle de mesure via l' a ffectation alternative
des bornes (borne 3.3.) pour utiliser les douilles de raccordement HART.
6.4 Raccordement de la tension d'alimentation
L' a limentation est fournie via les bornes 1.1 et 1.2.
Output passive
Out
Ch1 Output active
3.1 3.2 3.3
Ch1
HART
HART
4.1 4.2 4.3
In
2-W
4-W
4-W
2-W
In
4.1 4.2 4.3
HART
Ch1
3.1 3.2 3.3
Ch1 Output active
Out
HART
Output passive
Raccordement électrique
24..230V
AC/DC
L/+ N/-
1.1 1.2
1 . 1 1 . 2
1.1 1.2
24..230V
AC/DC
L/+ N/-
