Simulation
5.4 Représentation de la vue en 3 plans
5.4 Représentation de la vue en 3 plans
Représenter en 3 plans
Décaler le plan de coupe
5-334
La représentation est une vue de dessus avec 2 coupes, comme pour
un dessin industriel.
Avec la représentation en 3 plans, on dispose de fonctions pour
l'agrandissement de détails.
Appuyez sur la touche logicielle "3 plans".
La pièce courante est représentée en 3 plans.

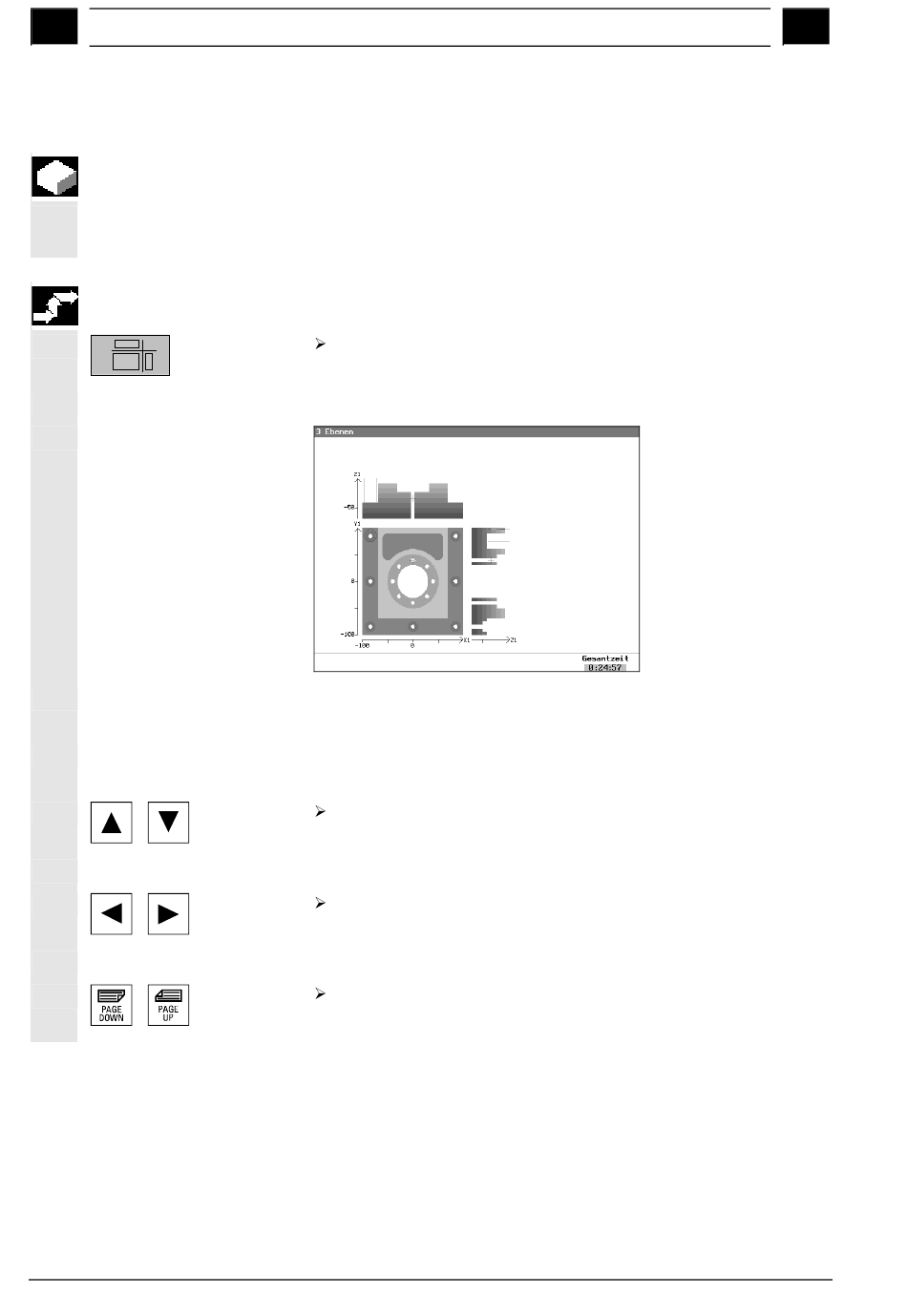

Exemple d'une pièce vue dans ses 3 plans
Suivant la position du réticule dans la vue de dessus, vous obtenez le
plan de coupe dans la vue de côté correspondante.
Dans la vue en 3 plans, les plans de coupe peuvent être décalés à
volonté. Cela vous permet de rendre visibles des contours cachés.
Appuyez sur une touche de curseur pour déplacer le plan de
coupe dans le plan y.
-ou-
Appuyez sur une touche de curseur pour déplacer le plan de
coupe dans le plan x.
-ou-
Appuyez sur la touche "Page Down" ou "Page Up"' pour déplacer
le plan de coupe dans le plan z.
