Pupitre de commande
OP 010C
Pupitre de commande de
forme étroite
OP 010S
© Siemens AG 2004 All rights reserved.
SINUMERIK 840D/840Di/810D Utilisation/Programmation ShopMill (BAS) - Edition 10.04
1
3
2

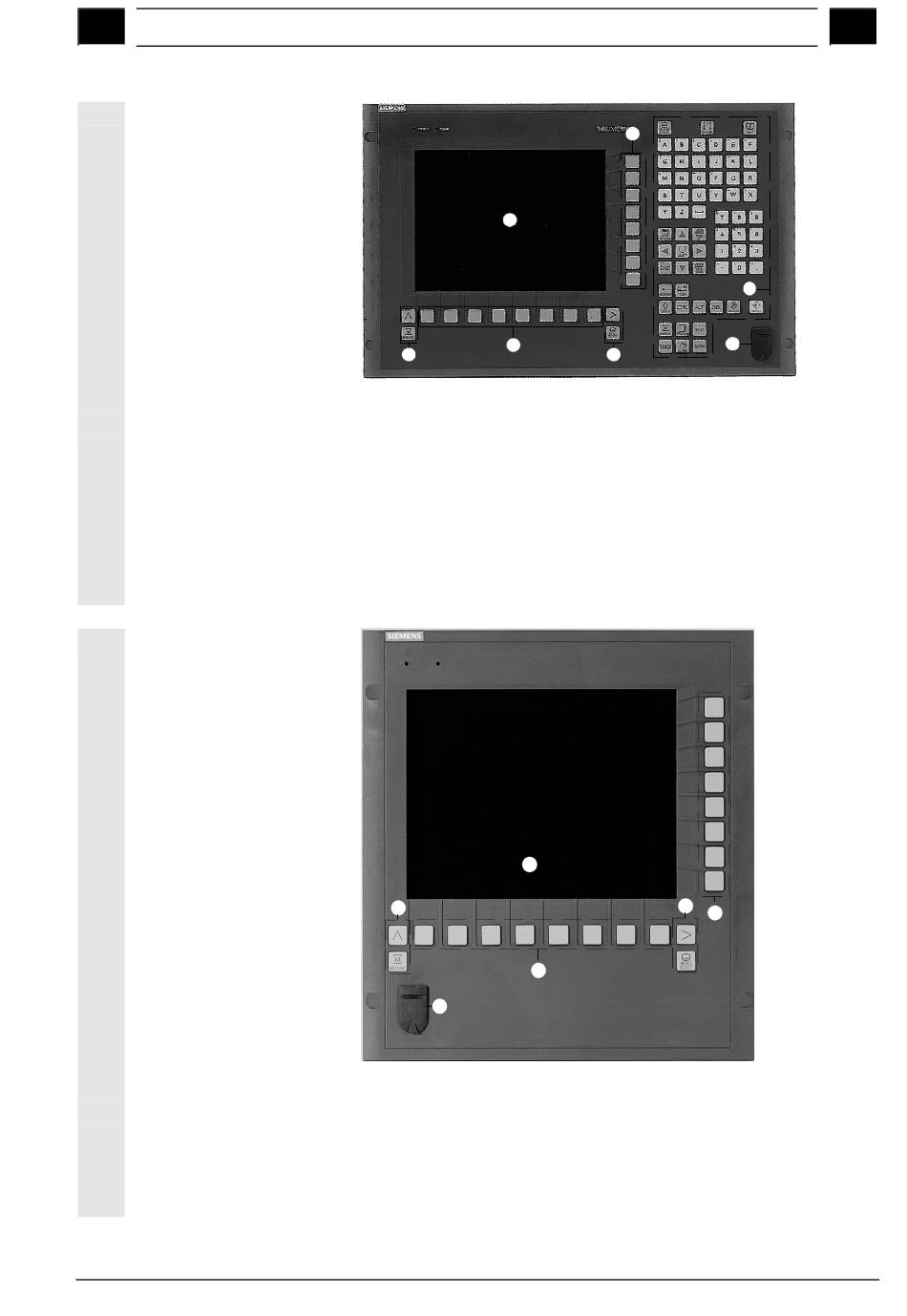

Pupitre de commande OP 010C
1 Ecran 10''
2 Touches d'écran
3 Barre de touches logicielles horizontales
4 Barre de touches logicielles verticales
5 Pavé alphanumérique
Pavé de correction et de commande du curseur avec clavier de
commande et touche d'introduction
6 Port USB
1
A 2
5
Pupitre de commande OP 010S
1 Ecran 10''
2 Touches d'écran
3 Barre de touches logicielles horizontales
4 Barre de touches logicielles verticales
5 Port USB
