2.13 Outils et corrections d'outil

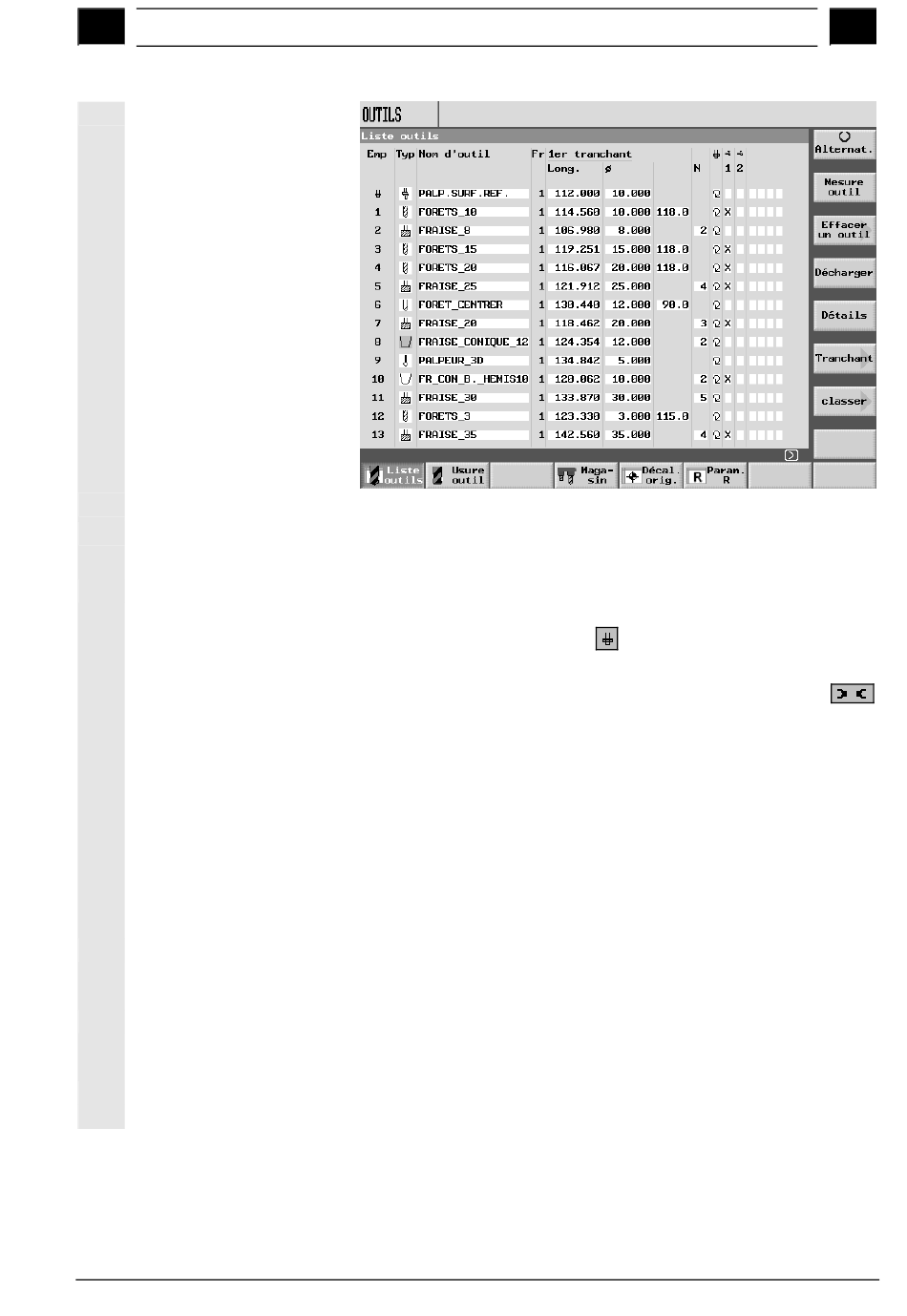

Exemple de liste d'outils, avec occupation aléatoire des emplacements
Le masque de base du groupe fonctionnel "Outils" représente la liste
des outils, qui contient les informations suivantes :
Numéro d'emplacement
Des nombres/symboles sont affichés pour :
• l'emplacement "broche"
• les emplacements "préhenseur 1" et "préhenseur 2" (uniquement
en cas d'utilisation d'une broche avec préhenseur double)
• les numéros d'emplacement de magasin
S'il existe plusieurs magasins, l'indication comprend le numéro de
l'emplacement suivi du numéro du magasin,
p. ex. 10/1 = Numéro d'emplacement 10 dans magasin 1
5/2 = Numéro d'emplacement 5 dans magasin 2
• Les outils non affectés à un magasin se trouvent dans un
emplacement de rangement non numéroté.
Il est ainsi possible d'intégrer dans la gestion d'outils, des outils qui
ne figurent pas réellement dans le magasin.
Type d'outil
Le type d'outil (représenté symboliquement) détermine les données
disponibles pour la correction de l'outil.
L'identification de l'outil se fait par son nom et par le numéro de l'outil
frère. Le nom d'outil peut être un texte ou un numéro (voir au chapitre
"Modifier le nom dun outil").
Numéro de l'outil frère (outil de rechange)
