1.2.6 Micro-console de commande

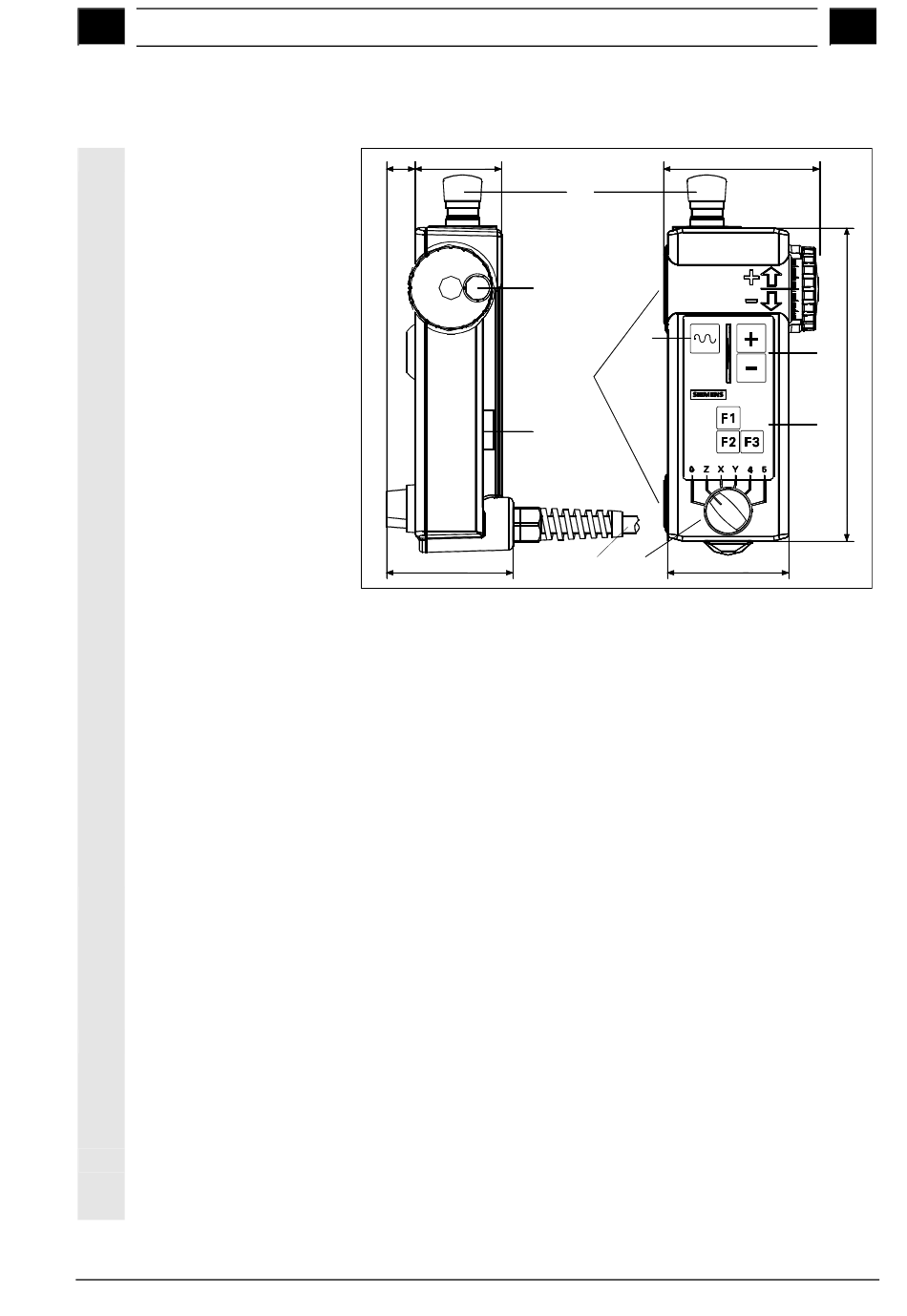

Organes de commande
© Siemens AG 2004 All rights reserved.
SINUMERIK 840D/840Di/810D Utilisation/Programmation ShopMill (BAS) - Edition 10.04
20
60
88
A Bouton d'arrêt d'urgence, à deux voies
B Bouton d'assentiment, à deux voies
C Sélecteur d'axe pour 5 axes avec position neutre
D Touches de fonction F1, F2, F3
E Touches de déplacement en sens +, -
F Touche pour déplacement rapide avec touches de déplacement ou
manivelle électronique
G Manivelle électronique
H Aimants pour fixation à des pièces métalliques
I Cordon spiralé : 1,5 m ... 3,5 m
Bouton d'arrêt d'urgence
Le bouton d'arrêt d'urgence doit être actionné dans des situations
graves :
1. lorsque des personnes sont en danger,
2. en cas de risque de détérioration de la machine ou de la pièce.
Touche d'assentiment
Le bouton d'assentiment est conçu en tant que touche à 2 positions. Il
doit être enfoncé pour que des déplacements puissent être
déclenchés.
Sélecteur d'axe
Le sélecteur d'axe permet de sélectionner 5 axes.
1.2 Poste de travail
A
G
F
H
B
I C
1
Introduction
108
E
216
D
83,5
