3
Programmation avec ShopMill
3.7 Percer / aléser / tarauder
3.7.2 Percer et aléser à l'alésoir
Ouvrir une image d'aide
avec
Paramètre
T, D, F, S, V Voir au chapitre "Programmation de l'outil, du correcteur d'outil et de la vitesse de
rotation de la broche".
Corps Le foret pénètre jusqu'à ce que son corps ait atteint la valeur Z1 programmée.
L'angle introduit dans la liste des outils est alors pris en compte.
Pointe Le foret pénètre jusqu'à ce que sa pointe ait atteint la valeur Z1 programmée
(n'existe pas pour l'alésage).
Z1 Profondeur de plongée de la pointe du foret ou du corps du foret.
Z0 Hauteur de la pièce ; indiquer Z0 dans le modèle de positions (touche logicielle
"Positionner")
DT Arrêt temporisé pour sectionnement du copeau
FB Avance de retrait (seulement pour l'alésage)
3-232
En prenant en compte le plan de retrait et la distance de sécurité,
l'outil se déplace en vitesse rapide jusqu'à la position programmée.
Puis il pénètre dans la pièce avec l'avance programmée sous F,
jusqu'à ce que soit atteinte la profondeur Z1.
Perçage : si la valeur Z1 est atteinte et la temporisation écoulée,
l'outil est ramené en vitesse rapide à la distance de sécurité ou au
plan de retrait, selon le réglage du paramètre "Retrait modèle de
positions". Le paramètre "Retrait modèle de positions" se trouve dans
l'en-tête de programme et sous "Réglages", dans le menu "Divers".
Alésage : si la valeur Z1 est atteinte et la temporisation écoulée,
l'outil est ramené avec l'avance de retrait programmée, à la distance
de sécurité.
Appuyez sur les touches logicielles "Perçage" et "Perçage
Perçage
Alésage > Alésage".

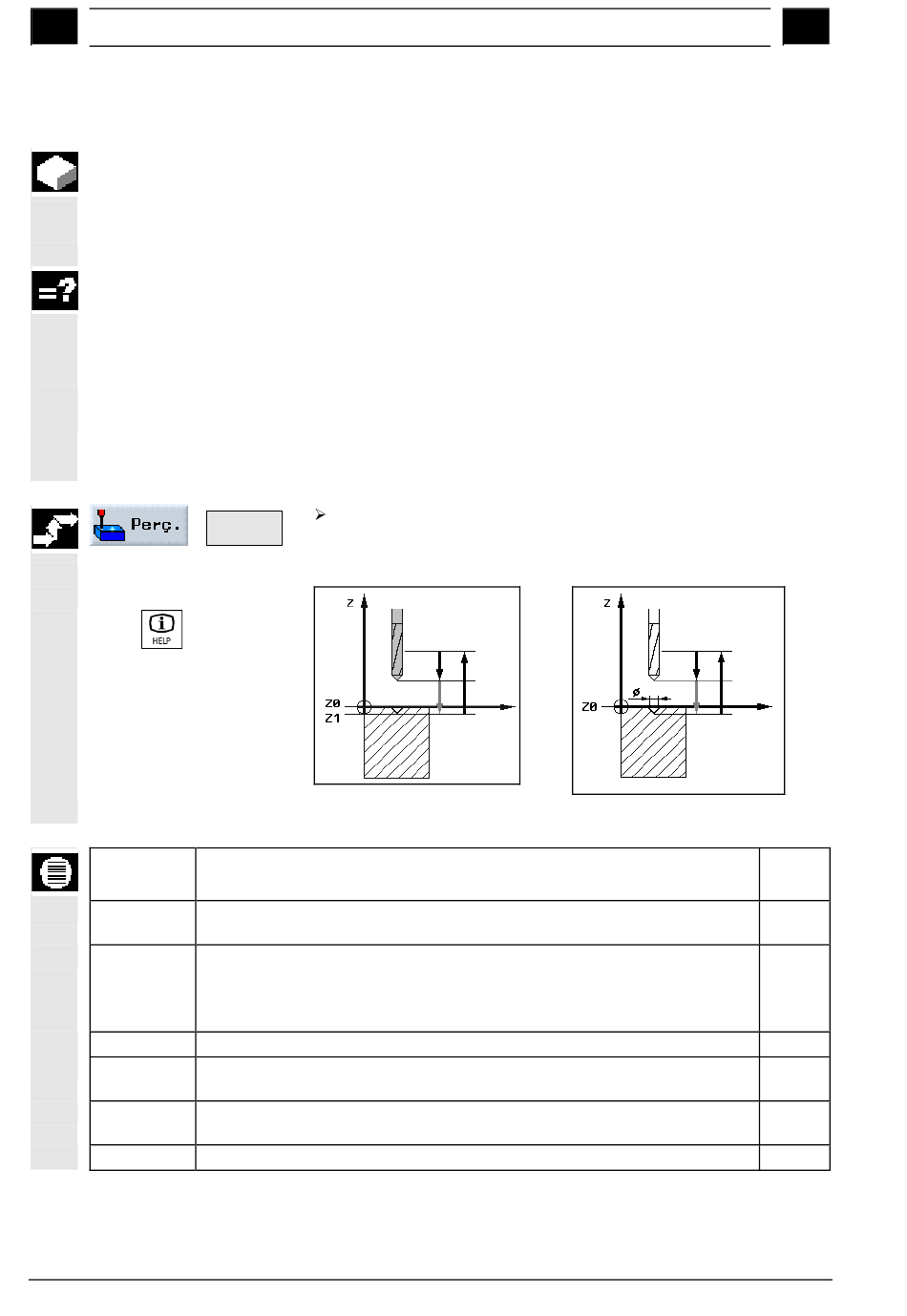

Image d'aide Perçage Image d'aide Alésage à l'alésoir
Description
SINUMERIK 840D/840Di/810D Utilisation/Programmation ShopMill (BAS) - Edition 10.04
3
10.04
Unité
mm
mm
s
U
