3
10.04
Ouvrir une image d'aide
avec
Paramètre
T, F, V Voir au chapitre "Programmation de l'outil, du correcteur d'outil et de la vitesse de
rotation de la broche".
Type d'usinage Ebauche
Finition
Finition des bords
Chanfrein
Position unique Une poche circulaire est fraisée à la position programmée (X0, Y0, Z0).
Modèle de Plusieurs poches circulaires sont fraisées sur un modèle de positions (p. ex. cercle
positions complet, cercle partiel, réseau, etc.).
Les positions se réfèrent au centre de la poche circulaire :
X0 position dans la direction X (seulement pour position unique), abs. ou rel.
Y0 position dans la direction Y (seulement pour position unique), abs. ou rel.
Z0 hauteur de la pièce (seulement pour position unique), abs. ou rel.
∅
Diamètre de la poche
Z1 Profondeur de la poche par rapport à Z0, abs. ou rel. (pas pour les chanfreins)
DXY Approche max. Plan (direction XY)
En alternative, l'approche dans un plan peut être indiquée aussi en %, en tant que
rapport entre
(mm). (pas pour les chanfreins)
DZ Approche max.en profondeur (direction Z) (pas pour les chanfreins)
UXY Surépaisseur de finition dans le plan (bord de la poche) (pas pour les chanfreins)
UZ Surépaisseur de finition en profondeur (fond de la poche) (pas pour les chanfreins)
Plongée : Vous avez le choix entre différentes stratégies de plongée :
hélicoïdale : plongée selon une trajectoire en spirale
Le centre de la fraise se déplace sur la trajectoire en spirale déterminée par le rayon
et la profondeur par révolution. Une fois que la profondeur de passe est atteinte, un
cercle complet est exécuté encore une fois, afin d'éliminer la trajectoire de plongée
oblique.
Avance : avance d'usinage
centrée : plongée perpendiculaire, au centre de la poche
La profondeur de passe déterminée par le calcul est exécutée perpendiculairement
au centre de la poche.
Avance : avance d'approche comme programmée sous FZ
Nota : en cas de plongée verticale au centre de la poche, la fraise doit couper au
centre ou un avant-trou doit être effectué.
© Siemens AG 2004 All rights reserved.
SINUMERIK 840D/840Di/810D Utilisation/Programmation ShopMill (BAS) - Edition 10.04

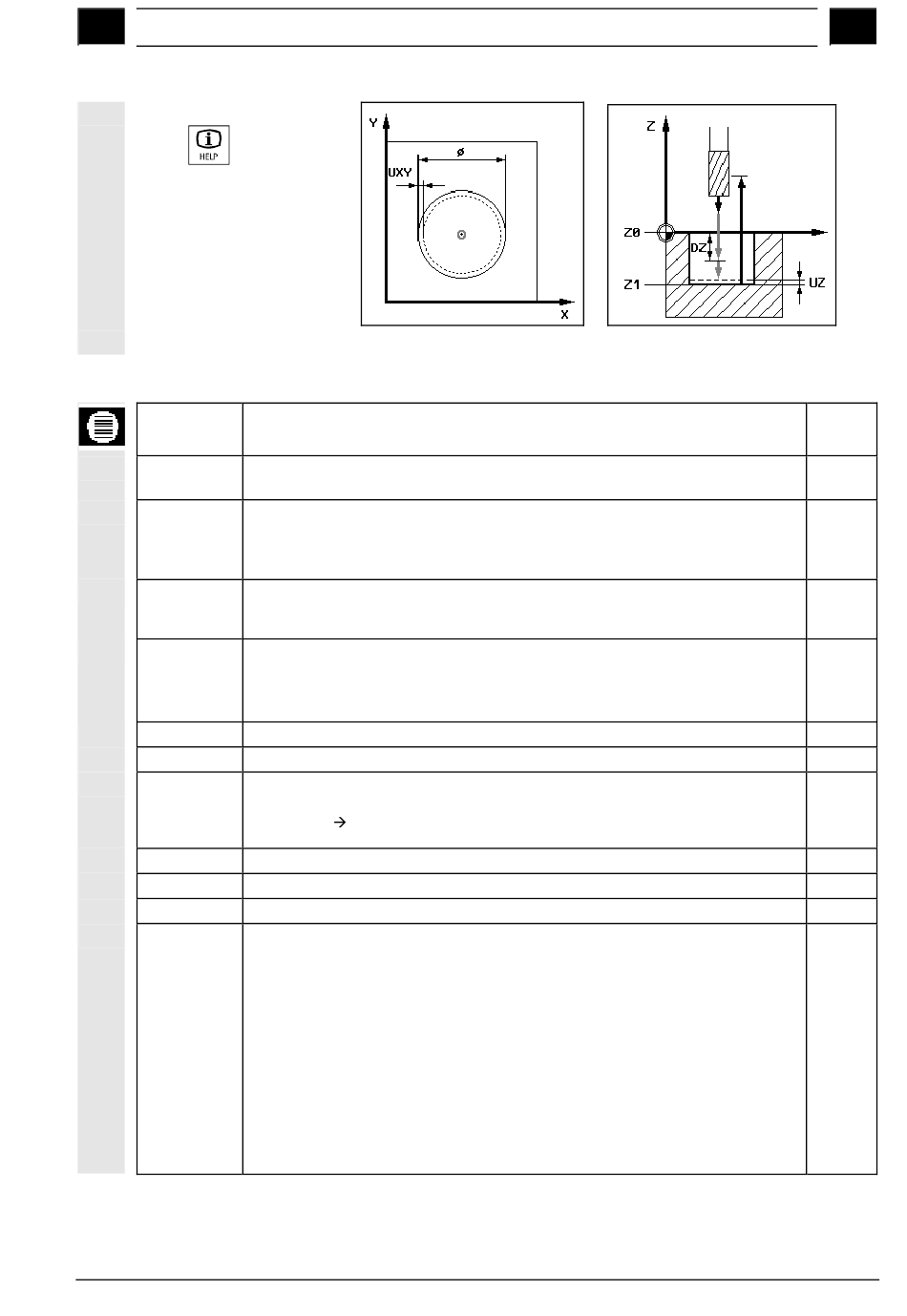

Ecran d'aide Fraisage d'une poche circulaire
Description
approche dans un plan (mm) et diamètre de fraise à plaquettes
Programmation avec ShopMill
3.8 Fraiser
mm
mm
mm
mm
mm
mm
%
mm
mm
mm
3
Unité
3-271
