Commande
2.13 Outils et corrections d'outil
Représentation graphique
des outils et emplacements
de magasin
2-142
Outre le listage des outils, vous avez la possibilité de représenter les
outils et les emplacements de magasin dans un graphique
dynamique. Les outils s'affichent alors dans l'ordre chronologique de
la liste, avec les proportions justes.
Avec la touche "Help", vous pouvez afficher ou masquer la
représentation graphique.
La représentation graphique doit être configurée par le constructeur
de la machine.
Veuillez observer les indications du constructeur de la machine-outil.

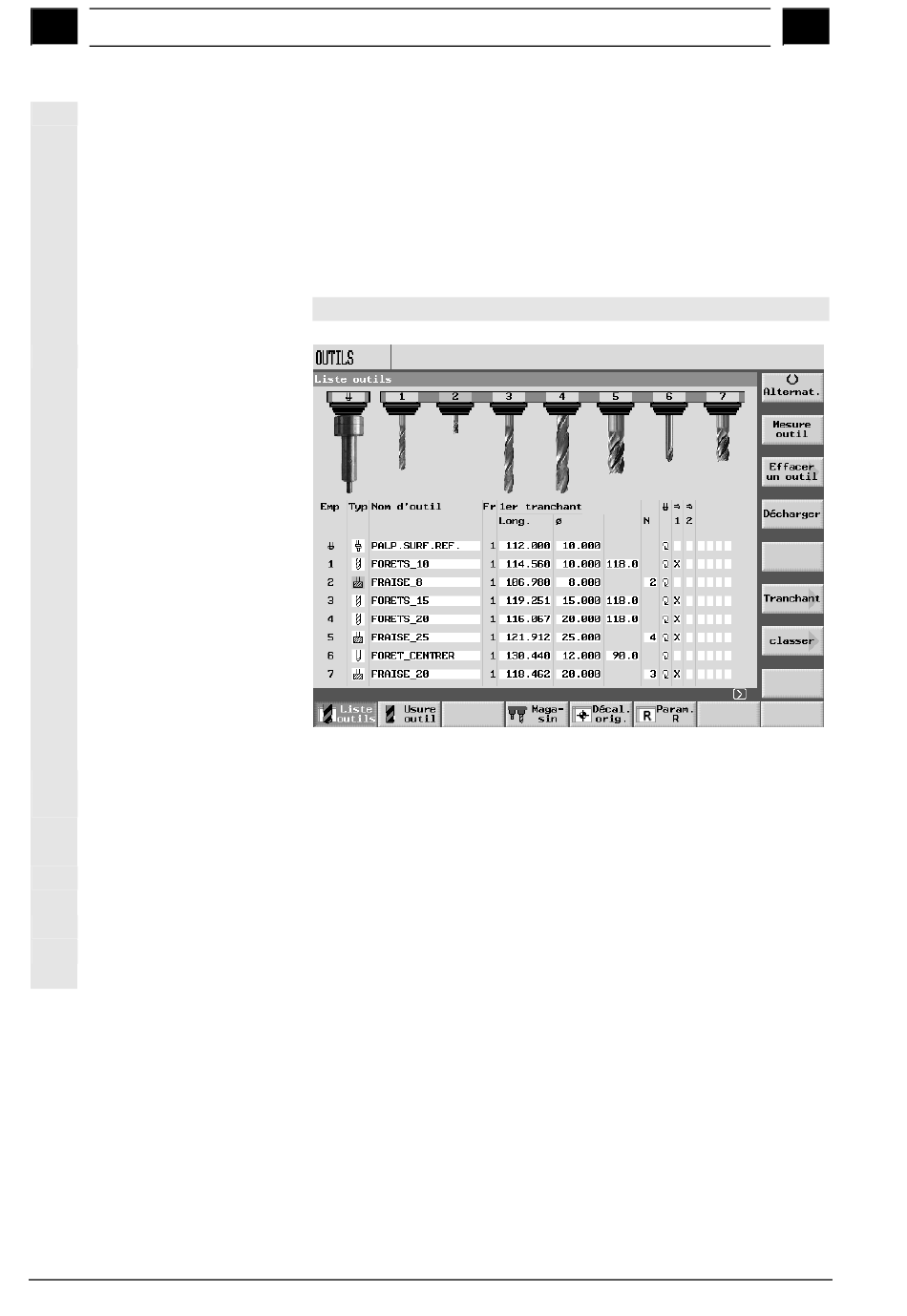

Représentation graphique des outils et emplacements de magasin
Les règles suivantes font autorité pour la représentation graphique :
•
les fraises et les outils 3D de petite taille sont affichés comme
fraises cylindriques deux tailles à queue, les outils de grande
taille, comme fraises cylindriques une taille ;
•
si un outil est trop long pour l'affichage, la longueur représentée
est la longueur maximale possible pour l'affichage ;
•
les outils surdimensionnés sont sectionnés à gauche et à droite ;
•
les outils qui ne se trouvent pas dans le magasin, sont
représentés sans porte-outil ;
