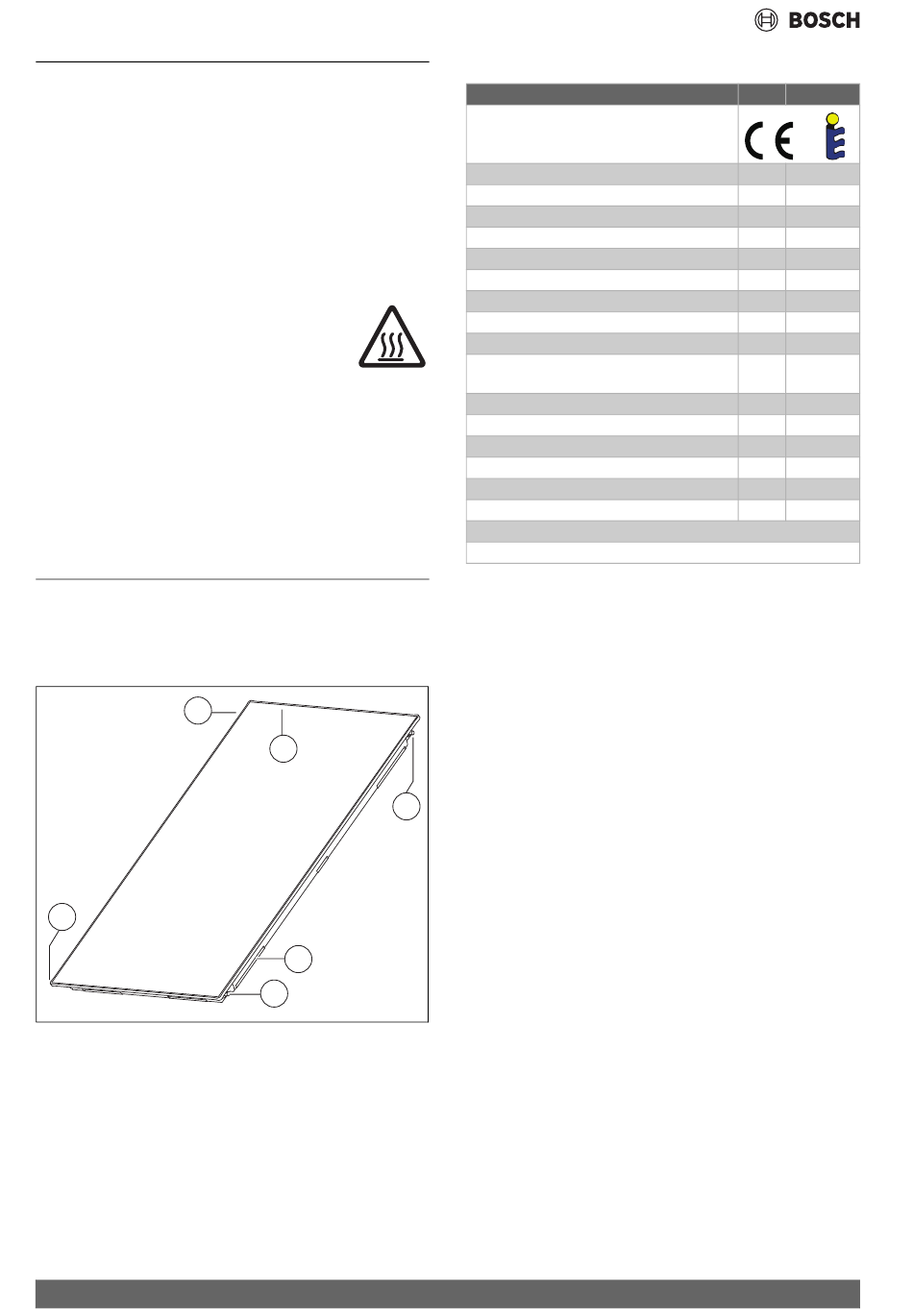

Remarques pour l'exploitant
2
Remarques pour l'exploitant
HVers ce chapitre
Ce chapitre ainsi que le chapitre « Avis de confidentialité » contient des
informations et des avis importants pour l? ' utilisateur de l'installation
solaire. Tous les autres chapitres s'adressent à une personne spécialisée
en installations d'eau, en technologie de chauffage et en l'électrotech-
nique.
HConsignes de sécurité
Les consignes suivantes doivent être respectées. Des dégâts matériels
et des lésions corporelles, pouvant être mortelles, peuvent survenir en
cas de non-respect.
▶ Le système de montage, les raccordements, les
tuyaux et le capteur peuvent être brûlants. Ces pièces
exposent donc à un risque de brûlures. Tenir tout par-
ticulièrement les petits enfants éloignés de ces
pièces.
▶ Faire vérifier le système une première fois après 500 heures de fonc-
tionnement par un spécialiste. Puis selon un cycle de 1-2 ans.
▶ Le montage, la maintenance, la transformation ou les remises en état
doivent exclusivement être réalisés par une entreprise qualifiée.
▶ Une notice d'utilisation pour l'utilisateur est jointe au régulateur
solaire. Tenir également compte des consignes dans la présente
notice !
▶ Conserver la notice d'installation dans un endroit visible, à l'abri de la
chaleur, de l'eau et de la poussière.
3
Informations sur le produit
Le capteur solaire plan FT226-2 est désigné dans cette notice par le
terme de capteur.
3.1
Capteur
2
4
Fig. 1
Type de capteur vertical
[1]
Doigt de gant pour sonde de température de capteur
[2]
Raccord de capteur, départ
[3]
Pochette de montage dans l'habillage (pour fixer le capteur)
[4]
Raccord de capteur, retour
Les graphiques de cette notice illustrent des capteurs verticaux. Si le
montage de capteurs horizontaux diffère de celui des capteurs verti-
caux, il en sera fait mention explicitement.
• FT226-2 vertical, réf. 8718532870
• FT226-2 horizontal, réf. 8718532882
4
1
2
3
4
6720803995-10.1ST
Caractéristiques techniques
FT226-2
Certificats : Marquage CE, n° d'enregistrement
Solar Keymark : 011-7S2072 F, 011-7S2079 F
Longueur
Largeur
Hauteur
Distance entre les capteurs
Raccord de capteur (diamètre nominal)
Contenance de l'absorbeur (V
), type vertical
F
Contenance de l'absorbeur (V
), type horizontal l
F
Surface totale du capteur (surface brute A
Surface de l'absorbeur (surface nette, A
Surface d'ouverture (surface dans laquelle
pénètre de la lumière solaire utile, A
Poids net, sans emballage (m)
Pression de service autorisée du capteur
Température de stagnation
Température de service maximale
Perte de charge de type vertical
Perte de charge de type horizontal
Classe climatique : 1000/20 classe A selon ISO 9806
Résistance aux chocs : boule de glace de 35 mm
Tab. 2
Caractéristiques techniques
mm
2170
mm
1175
mm
87
mm
25
DN
15
l
1,61
1,95
2
)
m
2,55
G
2
)
m
2,35
A
2
m
2,43
)
a
kg
45
bar
10
°C
200
°C
140
kPa
6
kPa
8
SO 7000 TF – 6720820968 (2023/03)
