Montage des capteurs
Poser le deuxième capteur sur les rails
AVIS
Fuites dues à des connecteurs de flexible endommagés !
▶ Ne pas utiliser d'auxiliaires (par ex. pinces) lors du montage.
1. Glisser le capteur avec les connecteurs sur les raccord du premier
capteur.
2. Glisser le deuxième collier de serrage au-dessus du connecteur.
1.

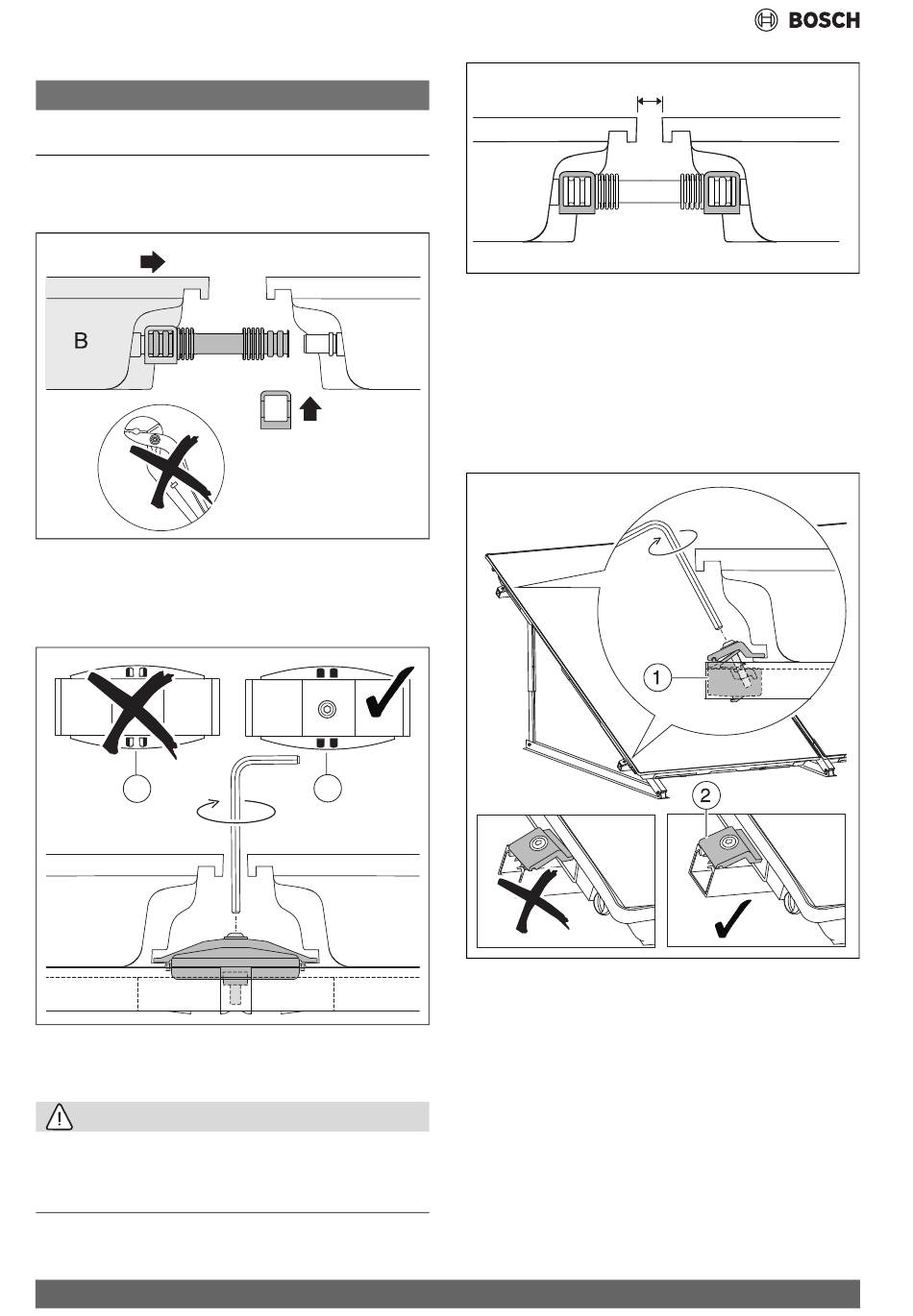

Fig. 55 Insertion du deuxième capteur dans le premier capteur
Lorsque les quatre orifices de la patte de fixation à double face sont
entièrement verts, les capteurs sont parfaitement en place [2].
▶ Visser à fond la vis de la patte de fixation à double face avec la clé à six
pans creux de 5 mm.
1
Fig. 56 Patte de fixation de capteur montée
[1]
Capteurs pas assez proches de la patte de fixation
[2]
Capteurs montés correctement ; la vis peut être vissée à fond
PRUDENCE
Risques d'accident et de fuites dus à des capteurs de flexible mal
fixés, le fluide solaire risquant de couler.
▶ Fixer chaque connecteur de flexible sur les raccords de capteur avec
deux clips.
24
Fig. 57 Capteurs assemblés
▶ Monter tous les autres capteurs de la même manière.
A
Monter la patte de fixation à gauche
▶ Introduire la patte de fixation du capteur [1] dans les rails profilés et
l'enclencher dans le trou oblong.
Le serre-flanc [2] de la patte de fixation ne doit pas se tordre. Si néces-
2.
saire, pousser contre la patte de fixation.
▶ Serrer à fond la vis des pattes de fixation avec la clé à six pans creux
de 5 mm.
6720803995-11.1ST
2
Fig. 58 Monter la patte de fixation à gauche
6720640298-41.1ST
25 mm
25 mm
6720804148.39-1.ST
6720804148.39-1.ST
0010017156-01
