9.3
Monter la sonde de température du capteur
La sonde de température du capteur est fournie avec le régulateur
solaire.
AVIS
Panne de l'installation due à un câble de sonde défectueux !
▶ Protéger le câble de sonde de tout dommage, par ex. des attaques de
martres.
▶ Monter la sonde de température du capteur dans le capteur avec le
départ raccordé.
1
4
3
6720803995.19-1.ST
6720803995.19-1.ST

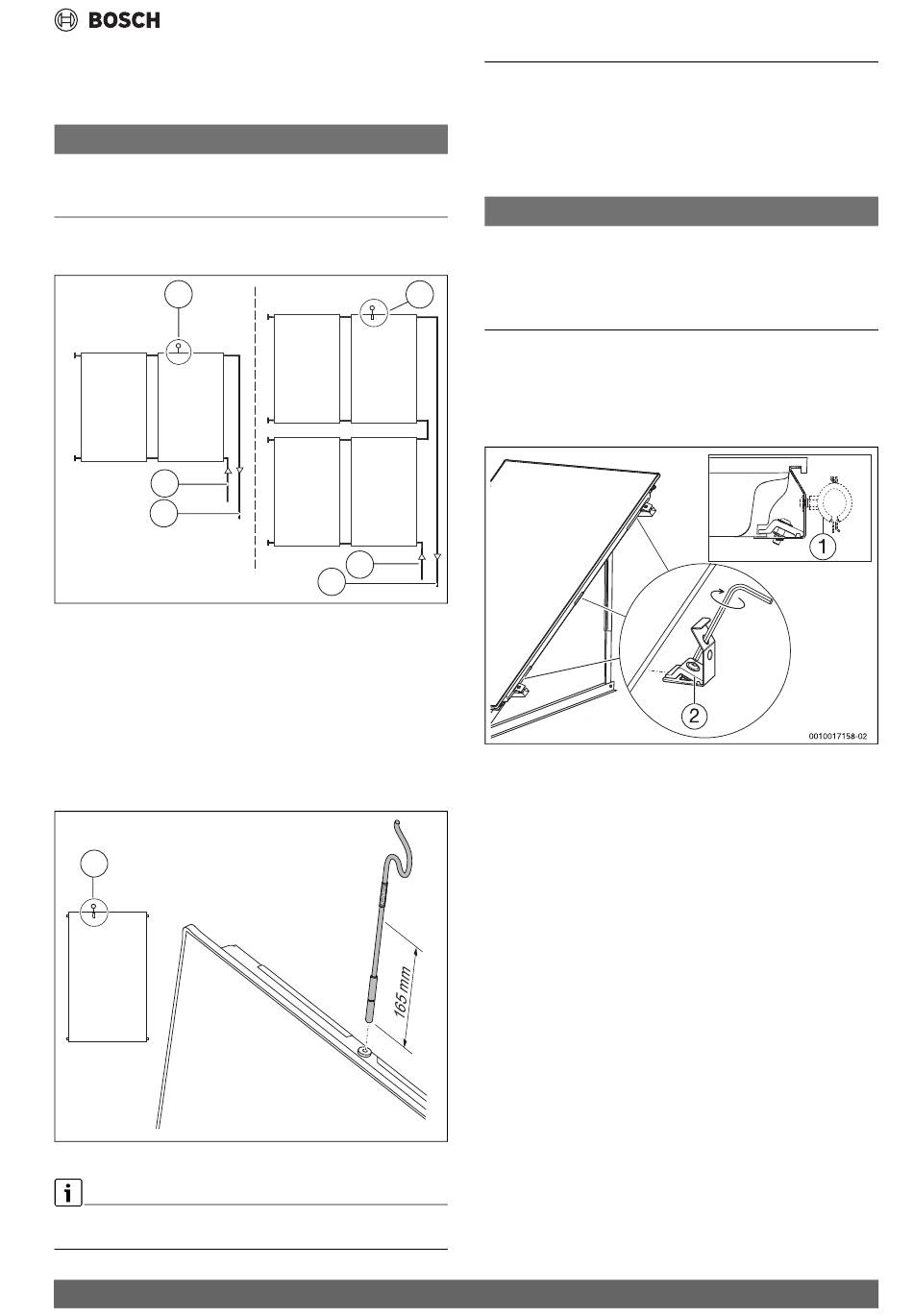

Fig. 59 Position de la sonde de température du capteur
[1]
Position de la sonde de température du capteur pour les champs
à une rangée
[2]
Position de la sonde de température du capteur pour les champs
à deux rangées
[3]
Départ
[4]
Retour
▶ Percer la couche d'étanchéité du doigt de gant [1] par ex. avec un
tournevis et insérer la sonde de température du capteur jusqu'en
butée (soit 165 mm).
1
Fig. 60 Monter la sonde de température du capteur
Si le doigt de gant d'un mauvais capteur a été percé, étancher ce doigt de
gant avec le bouchon du kit de raccordement.
SO 7000 TF – 6720820968 (2023/03)
10
Vous trouverez les informations concernant la pose des tubes du capteur
dans la notice du groupe de transfert.
10.1
Si nécessaire, monter le support pour conduite de départ
AVIS
Fuites au niveau du raccord – type de capteur à la verticale !
En cas de guidage à la verticale de la conduite de départ, des dilatations
thermiques peuvent entraîner des fuites.
2
▶ Si aucune compensation de dilatation n'a pu être effectuée, faire pas-
▶ Positionner les supports [2] dans les poches de montage des cap-
▶ Serrer la vis par l'ouverture à l'aide d'une clé de 5 mm.
▶ Fixer le collier de serrage sur site sur le support [1].
▶ Fixation de la conduite de départ sur le support
4
3
Fig. 61 Si nécessaire, monter le support sur le capteur
6720803995.18-1.ST
6720803995.18-1.ST
Raccordements hydrauliques
Montage de la conduite
ser la conduite de départ non fournie le long du capteur.
teurs inférieurs et supérieurs dans le bord périphérique du capteur.
Raccordements hydrauliques
25
