Montage du support de capteur
9.
980
1200

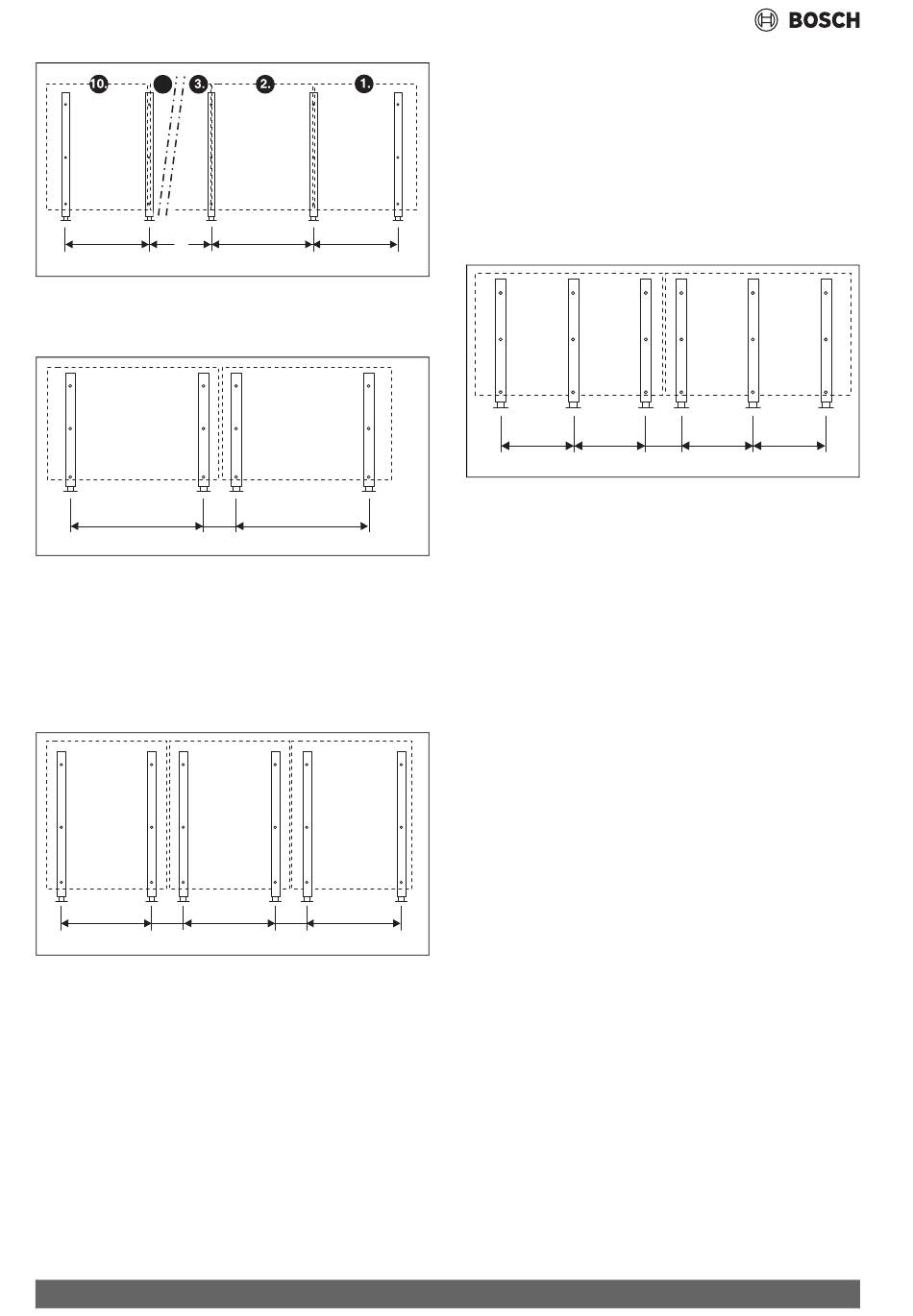

Fig. 32 Exécution de base, > 3 capteurs verticaux (dimensions en mm)
Exécution de base, horizontalement (ancrage au sol)
2 supports de capteur sont nécessaires pour chaque capteur horizontal.
1960
235
Fig. 33 Exécution de base, 2 capteurs horizontaux (dimensions en mm)
Exécution pour des charges plus élevées, verticalement (ancrage au
sol)
Si les capteurs sont alignés verticalement, les composants supplémen-
taires suivants sont nécessaires pour des charges plus élevées pour le
deuxième capteur et tous les capteurs supplémentaires :
• Supports de capteur supplémentaires
• Rails profilés supplémentaires
980
220
Fig. 34 Exécution pour des charges plus élevées, 3 capteurs verticaux
16
1200
980
0010017131-01
1960
00100
980
220
980
0010017133-01
Exécution pour des charges plus élevées, horizontalement, inclinai-
son 45-60° (ancrage au sol)
Si les capteurs sont alignés horizontalement, l'exécution de base
convient pour une charge de neige de 3,8 kN/m
Aucun composant supplémentaire n'est nécessaire.
Exécution pour des charges plus élevées, horizontalement, inclinai-
son 30-40° (ancrage au sol)
Si les capteurs sont alignés horizontalement et que l'inclinaison est de
30-40°, des supports de capteur supplémentaires sont nécessaires
pour des charges plus élevées.
980
Fig. 35 Exécution pour des charges plus élevées, 2 capteurs horizon-
taux, inclinaison 30-40°
26732
-01
2
.
980
235
980
