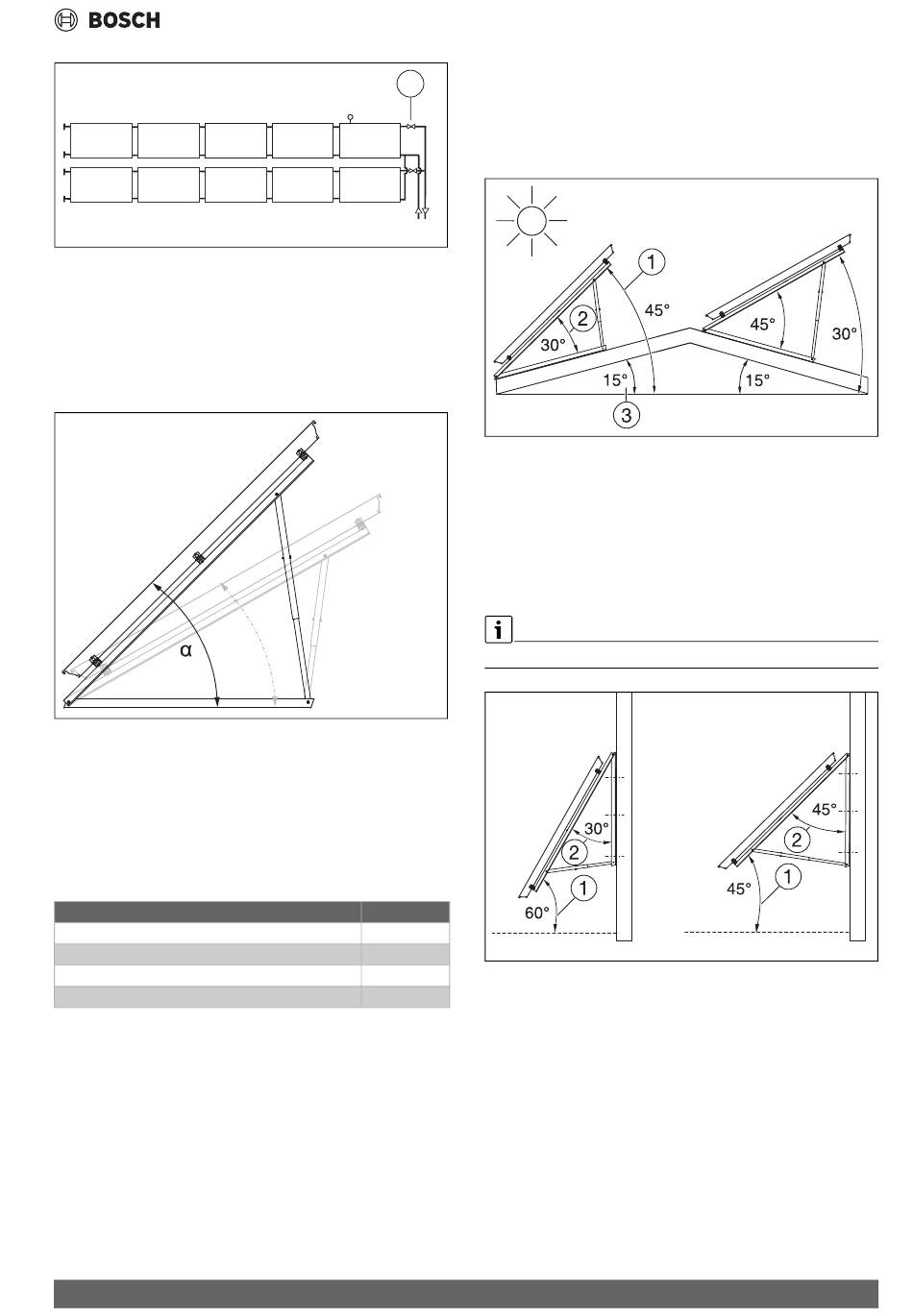

Fig. 15 Raccordement du même côté d'un raccordement en parallèle
[1]
Vanne d'arrêt pour le remplissage sous pression (chaque rangée
de capteurs séparément)
5.4
Inclinaison des capteurs
L'inclinaison des capteurs dépend du champ d'application et de l'inclinai-
son du toit. L'angle d'inclinaison des supports de capteur est déterminé
par le champ d'application, l'inclinaison du toit et l'inclinaison.
Fig. 16 Inclinaison des capteurs
[]
Inclinaison
Détermination de la plage d'inclinaison
Les différents champs d'application des installations solaires possèdent
différentes plages d'inclinaison qui garantissent un rendement solaire
optimal en fonction de la saison.
▶ Définir l'inclinaison en fonction du champ d'application. Les inclinai-
sons inférieures à 30° et celles supérieures à 60° sont interdites.
Champ d'application
Eau chaude sanitaire
Eau chaude sanitaire + chauffage de pièce
Eau chaude sanitaire + piscine
Eau chaude sanitaire + chauffage de pièce + piscine
Tab. 9
SO 7000 TF – 6720820968 (2023/03)
Détermination de l'inclinaison et de l'angle d'inclinaison sur des
toits inclinés
1
• En cas de toits faiblement inclinés vers le sud :
Angle d'inclinaison [2] = inclinaison [1] – inclinaison du toit [3]
• En cas de toits faiblement inclinés vers le nord :
Angle d'inclinaison [2] = inclinaison [1] + inclinaison du toit [3]
6720803995.30-1.ST
6720803995.30-1.ST
Fig. 17 Inclinaison sur des toits inclinés
[1]
Inclinaison du capteur (angle absolu par rapport à l'horizontale)
[2]
Angle d'inclinaison des supports de capteur
[3]
Inclinaison du toit (max. 25°)
Détermination de l'inclinaison et de l'angle d'inclinaison sur des
façades
En cas de montage sur façade : Angle d'inclinaison [2] = 90° – inclinai-
son [1]
L'inclinaison doit être comprise entre 45° et 60° !
0010017118-01
Inclinaison
30 - 45°
45 - 60°
Fig. 18 Inclinaison sur des façades
30 - 45°
45 - 60°
[1]
Inclinaison du capteur (angle absolu par rapport à l'horizontale)
[2]
Angle d'inclinaison des supports de capteur
Conditions préalables au montage
0010017119-01
0010017120-01
11
