Conditions préalables au montage
5.3
Disposition des capteurs
Vous trouverez des informations détaillées concernant la conception du
circuit hydraulique de l'installation et les composants dans le document
technique de conception solaire.
Disposition et orientation autorisées
▶ Pour le montage des capteurs, tenir compte du fait que le support de
sonde pour la sonde de température du capteur doit toujours se trou-
ver en haut [1].
▶ Prévoir la pose du câble des sondes de capteurs de manière à ce que
la sonde de température soit montée sur les capteurs avec le départ
raccordé [3].
1
1

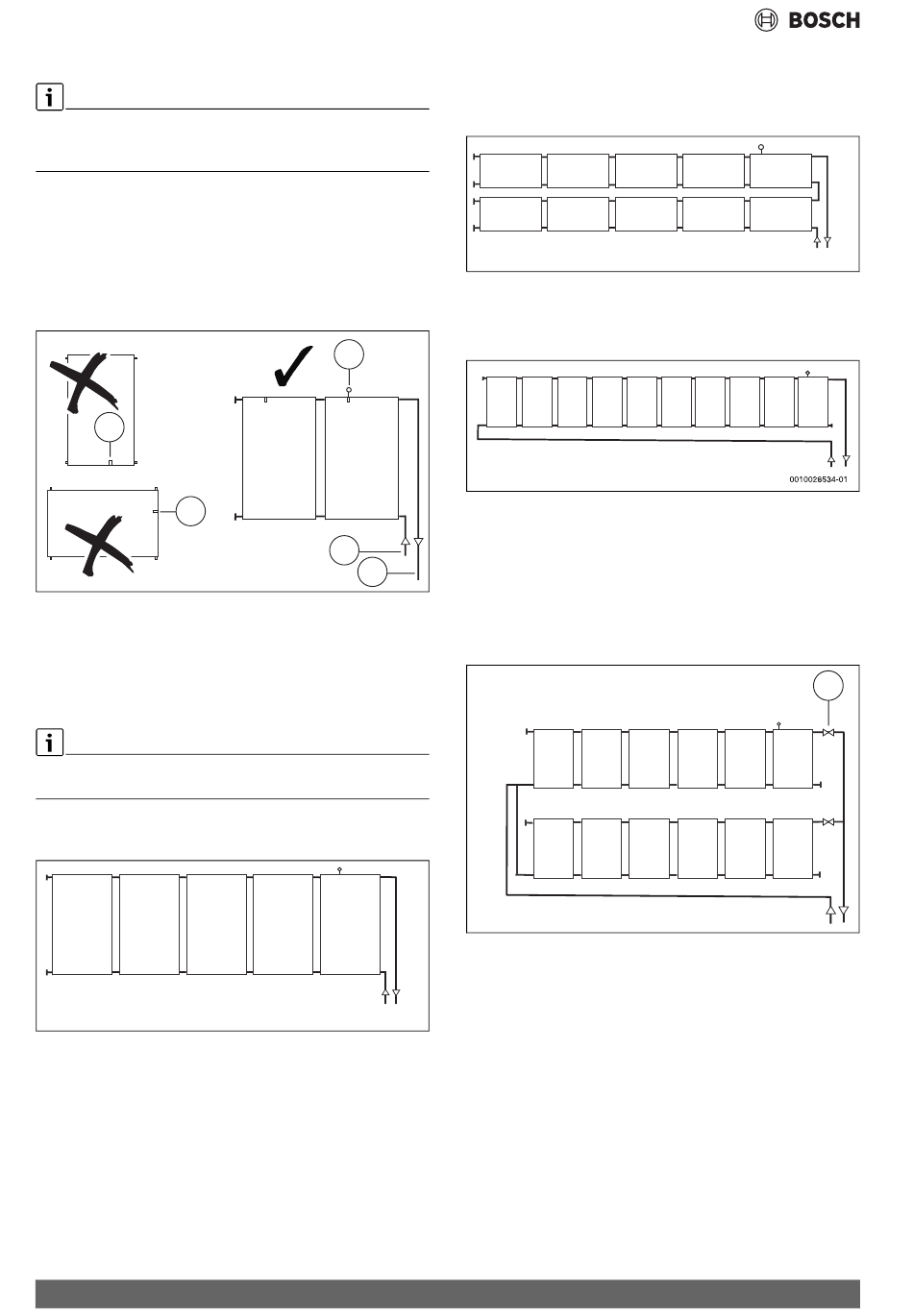

Fig. 10 Disposition des capteurs verticaux et horizontaux
[1]
Sonde de température du capteur dans le support de sonde (tou-
jours en haut sur le capteur avec le départ raccordé)
[2]
Retour (du ballon)
[3]
Départ (vers le ballon)
Raccordement en série
2 rangées de capteurs maximum sont possibles pour la raccordement en
série.
▶ 1 rangée, raccordement du même côté : raccorder 5 capteurs au
maximum.
Fig. 11 Raccordement du même côté à droite ou à gauche (1 rangée)
10
1
2
3
6720803995.12-1.ST
6720803995.15-1.ST
6720803995.15-1.ST
▶ 2 rangées, raccordement du même côté : raccorder au maximum
5 capteurs par rangée.
Pour cela, le nombre de capteurs d'une rangée peut différer d'un cap-
teur maximum par rapport au nombre de l'autre rangée.
Fig. 12 Raccordement du même côté de capteurs horizontaux
(2 rangées)
▶ 1 rangée, raccordement du côté opposé : raccorder 10 capteurs au
maximum.
Fig. 13 Raccordement du côté opposé 1 rangée
Raccordement en parallèle
▶ Raccorder les champs de capteurs à plusieurs rangées avec plus de
10 capteurs selon le principe de Tichelmann :
– La somme de toutes les résistances (par ex. longueurs de
conduites de même section) doit être identique entre les pre-
mières et les dernières dérivations.
– Le nombre de capteurs doit être le même pour chaque rangée.
6720803995.16-1.ST
6720803995.16-1.ST
Fig. 14 Raccordement à l'opposé d'un raccordement en parallèle
[1]
Vanne d'arrêt pour le remplissage sous pression (chaque rangée
de capteurs séparément)
▶ 2 rangées, raccordement du même côté : raccorder au maximum
5 capteurs par rangée.
6720803995.14-1.ST
6720803995.14-1.ST
SO 7000 TF – 6720820968 (2023/03)
