10.4
Monter le kit de raccordement hydraulique pour
2 rangées de capteurs (accessoire)
Pour raccorder 2 rangées de capteurs, un deuxième kit de raccordement
hydraulique est nécessaire ( chapitre Contenu de livraison).
Monter les bouchons supplémentaires
PRUDENCE
Risques d'accidents dus à des capuchons mal fixés.
▶ S'assurer que chaque bouchon est fixé avec un collier de serrage.
▶ Retirer la protection de transport des raccords de capteurs.
▶ Glisser le bouchon avec les joints toriques [2] sur le raccordement du
capteur.
▶ Glisser le collier de serrage de fixation du raccordement [1] au-des-
sus du bouchon et du raccord de capteur.
6720804147.18-1.ST
6720804147.18-1.ST

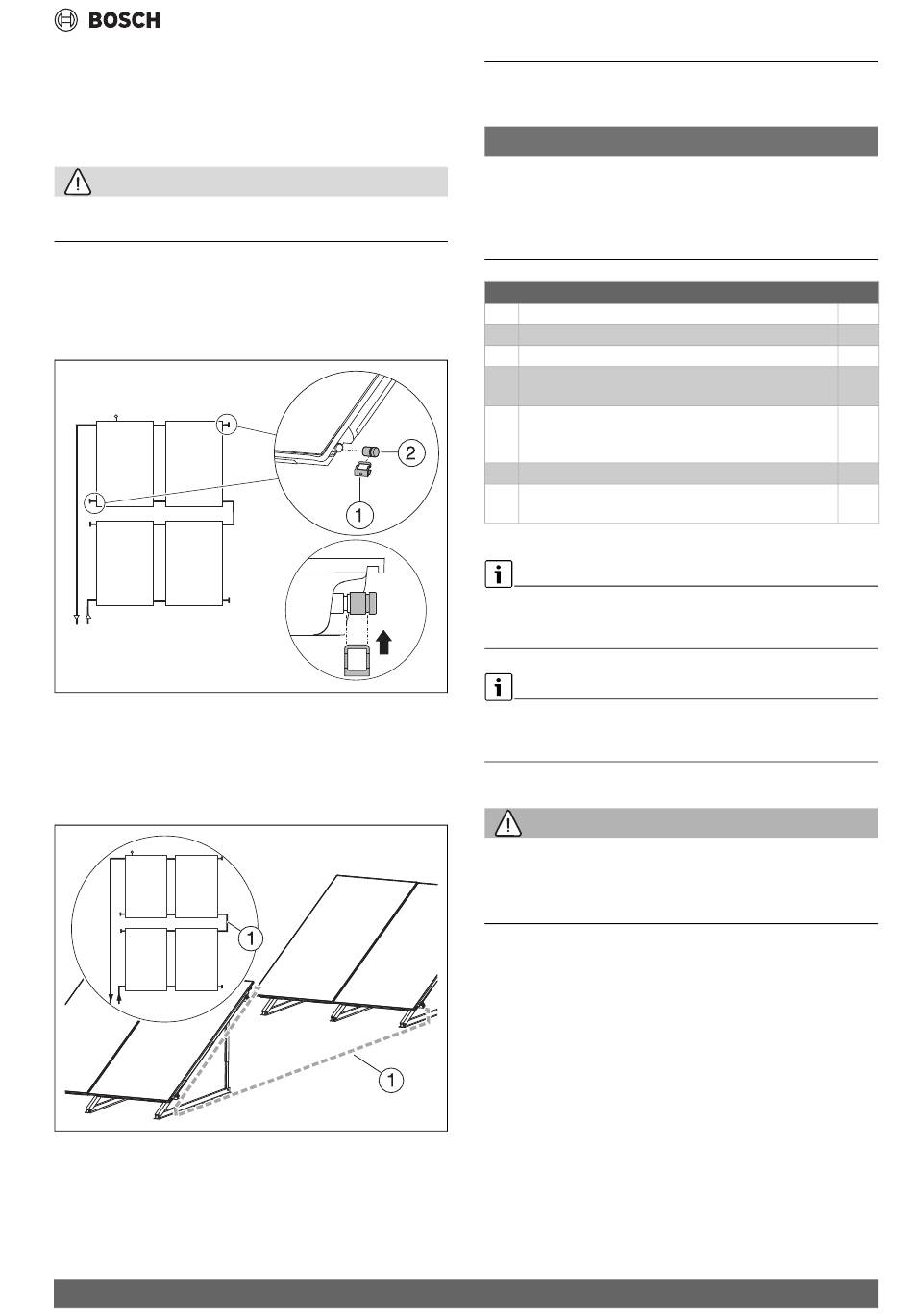

Fig. 66 Monter les capuchons
Monter le kit de raccordement hydraulique
▶ Raccorder les équerres avec brides de fixation aux raccords du cap-
teur ( fig. 62).
▶ Effectuer le raccordement sur site [1] entre les rangées de capteurs
avec un tuyau en cuivre.
Fig. 67 Effectuer le raccordement entre les rangées de capteurs
SO 7000 TF – 6720820968 (2023/03)
11
Travaux d'achèvement
Contrôle de l'installation
AVIS
Dégâts sur l'installation dus à la corrosion !
Risques de corrosion si l'eau reste longtemps dans l'installation solaire
après un rinçage ou un contrôle de pression.
▶ Mettre l'installation solaire en service avec du fluide solaire juste
après le contrôle de pression (notice du groupe de transfert).
Opérations de contrôle
1.
Rails profilés raccordés et vis serrées ?
2.
Dispositif de sécurité contre le glissement monté ?
3.
Pattes de fixation montées et vis serrées ?
4.
Tuyaux de raccordement fixés avec les clips et position-
nement correct des clips contrôlé ?
5.
Raccords de capteurs inutilisés fermés avec un bouchon
et fixés avec un collier de serrage ? Positionnement cor-
rect du collier de serrage contrôlé ?
6.
Sonde capteur insérée jusqu'à la butée ?
7.
Contrôle de pression réalisé et étanchéité de tous les rac-
cordements testée ? (Notice du groupe de transfert)
Tab. 19 Réalisation des opérations de contrôle
Si l'installation solaire est purgée avec un purgeur automatique (acces-
soires), fermer le robinet à boisseau sphérique après la purge (notice
du groupe de transfert).
La mise en service de l'installation solaire est réalisée selon les données
indiquées dans la notice d'installation et d'entretien du groupe de trans-
fert.
Isoler les raccords et les tuyaux
AVERTISSEMENT
Risque d'incendie dû aux conduites non isolées !
Les conduites, qui ne sont pas isolées, ne doivent pas entrer en contact
avec des matériaux inflammables (par ex. bois).
▶ Suffisamment isoler les conduites.
▶ Isoler les tuyaux de l'ensemble du circuit solaire conformément aux
normes et directives spécifiques au pays.
▶ Isoler les tuyaux situés à l'extérieur avec un matériau résistant aux UV,
aux intempéries et aux températures élevées (150 °C). Protéger les
interfaces de toute pénétration d'eau.
▶ Isoler les tuyaux situés à l'intérieur avec un matériau résistant aux
températures élevées (150 °C).
▶ Si nécessaire, protéger les isolations des attaques d'oiseaux.
0010017162-01
Travaux d'achèvement
27
