Montage des capteurs
9
Montage des capteurs
DANGER
Danger de mort dû aux chutes de personnes et d'objets !
▶ Les travaux de montage des capteurs sur le toit doivent être exécutés
par au moins 2 personnes.
AVERTISSEMENT
Risque d'accident dû à la chute de pièces !
▶ Pendant le transport, fixer les capteurs et le matériel de montage
pour qu'ils ne tombent pas.
▶ A la fin des travaux de montage, vérifier si le kit de montage et les cap-
teurs sont bien fixés.
AVIS
Fuites dues à des joints toriques endommagés !
Ne pas utiliser de lubrifiant contenant de l'huile minérale (par ex. pâte
d'étanchéité pour filetage). Les raccords des capteurs sont lubrifiés suf-
fisamment en usine.
9.1
Préparer le montage du capteur au sol
▶ Tenir compte des remarques indiquées dans le chapitre « Disposition
des capteurs ».
Dans l'exemple ci-dessous, le départ est sur le côté droit du champ de
capteurs et le premier capteur est monté à droite.
Monter les capuchons
PRUDENCE
Risques d'accidents dus à des capuchons mal fixés.
▶ S'assurer que chaque bouchon est fixé avec un collier de serrage.
▶ Retirer la protection de transport des raccords de capteurs.
1. Glisser les bouchons avec les joints toriques sur le raccordement du
capteur.
2. Glisser les colliers de serrage de fixation du raccordement au-dessus
du bouchon et des raccords de capteurs. Vérifier si les colliers de ser-
rage sont bien positionnés.
1.
2.

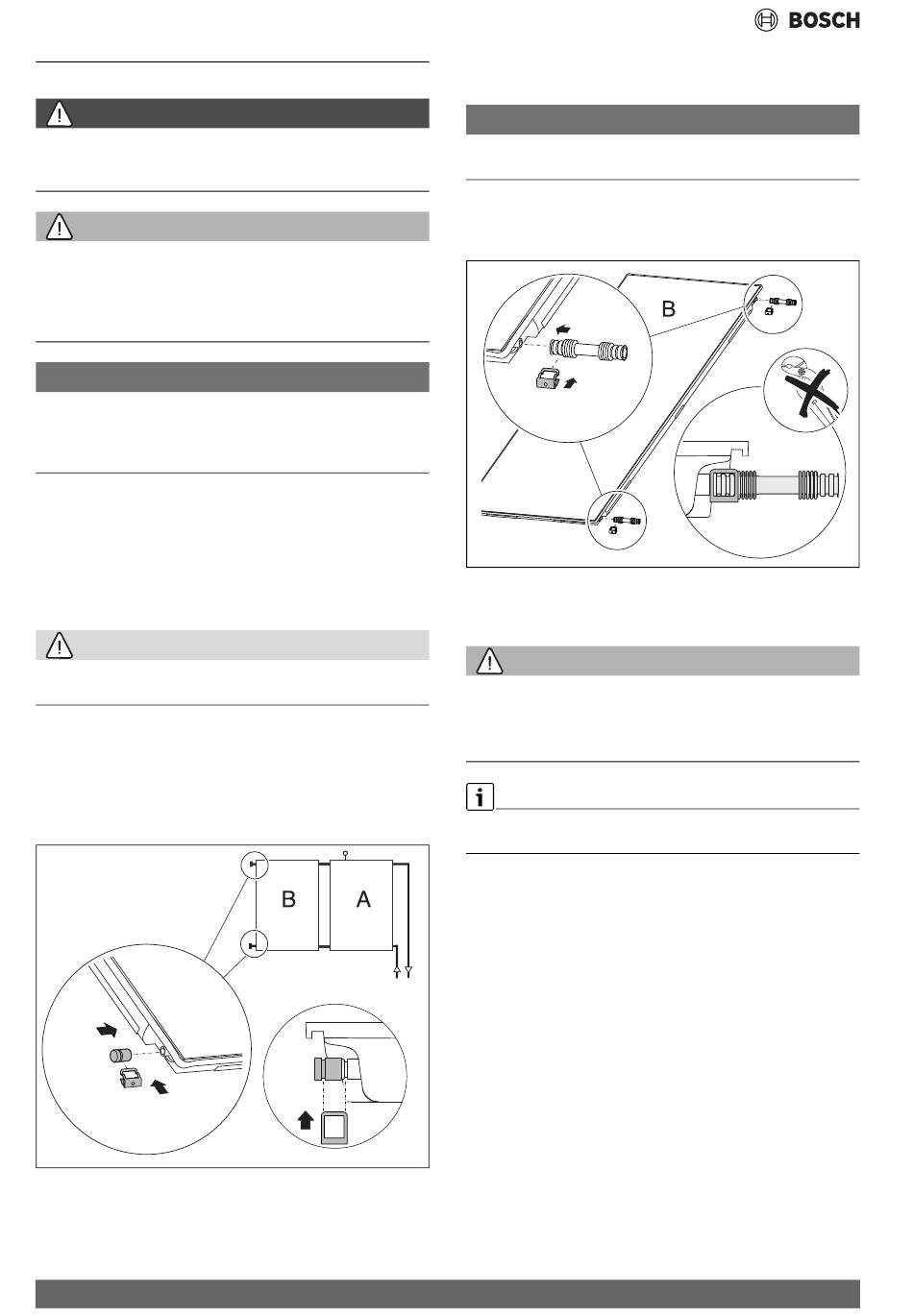

Fig. 49 Monter les capuchons
22
Monter le kit de raccordement hydraulique inter-capteur
▶ Retirer le kit de raccordement des angles de transport.
AVIS
Fuites dues à des connecteurs de flexible endommagés !
▶ Ne pas utiliser d'auxiliaires (par ex. pinces) lors du montage.
1. Insérer le connecteur de flexible sur le raccord du capteur.
2. Glisser le collier de serrage de fixation du raccordement au-dessus
du connecteur du flexible et du raccord de capteur.
Fig. 50 Montage du kit de raccordement sur le deuxième capteur et
tous les autres
9.2
Fixation des capteurs
AVERTISSEMENT
Risque d'accident dû à la chute de capteurs !
Les dispositifs de sécurité s'enclenchent dans les zones de fixation.
▶ S'assurer que les zones de fixation ne sont pas endommagées et sont
aisément accessibles.
Les éléments en plastique sur les pattes de fixation n'ont pas de rôle por-
teur. Ils ne servent qu'à faciliter le montage.
6720803995-02.1ST
1.
2.
6720803995-17.1ST
SO 7000 TF – 6720820968 (2023/03)
