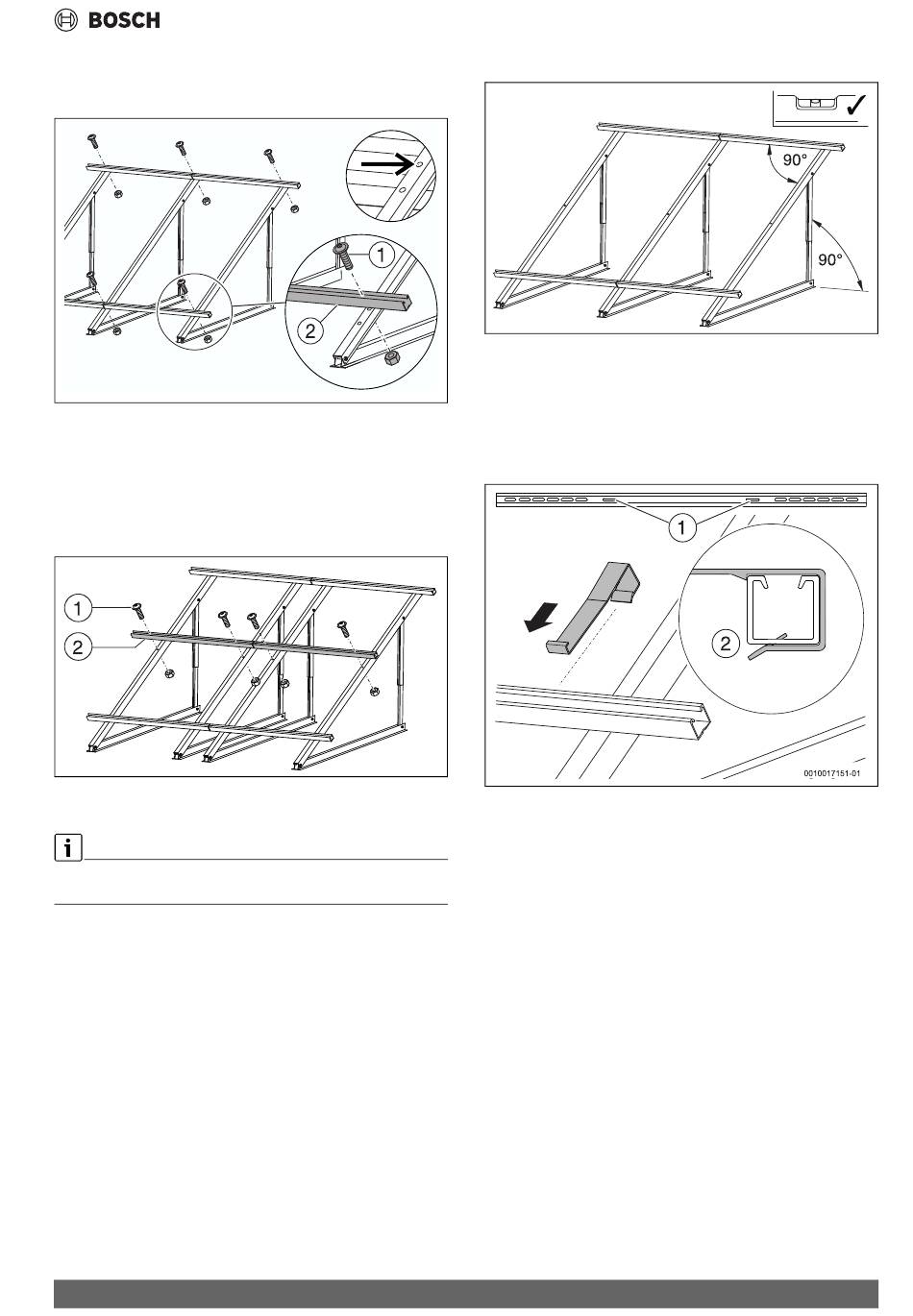

▶ Monter les rails profilés préassemblés [2] à l'aide de vis M8 × 20 [1]
sur le support. Ne pas encore serrer les vis à fond pour pouvoir posi-
tionner les rails profilés plus facilement par la suite.
0010017147-01
Fig. 45 Montage des rails profilés
Montage des rails profilés supplémentaires (accessoire)
Avec le montage de rails profilés supplémentaires, le système de mon-
tage peut supporter des charges plus importantes ( chap. 7.3).
▶ Monter les rails profilés supplémentaires [2] dans le trou central du
support de capteur. Ne pas encore serrer les vis [1] à fond pour pou-
voir positionner les rails profilés plus facilement par la suite.
Fig. 46 Montage des rails profilés supplémentaires (ici : 2 capteurs)
Positionnement des rails profilés
Pour le montage du capteur il est important que les rails profilés soient
positionnés parfaitement !
▶ Positionner les rails horizontalement en respectant les écarts indi-
qués. Utiliser un niveau à bulle.
▶ Positionner les rails profilés inférieurs et supérieurs en les alignant
l'un par rapport à l'autre.
▶ Vérifier les angles droits. Mesurer la diagonale ou poser par ex. une
latte aux extrémités des rails profilés.
SO 7000 TF – 6720820968 (2023/03)
▶ Serrez les vis M8 à fond.
Fig. 47 Positionner les rails profilés et les supports
Montage du dispositif de sécurité contre le glissement sur le rail pro-
filé inférieur
Utiliser les deux perforations longitudinales intérieures [1] pour le mon-
tage des deux dispositifs anti-glissement.
▶ Glisser le dispositif anti-glissement sur le rail profilé et enclencher
dans le trou long [2].
0010017148-01
Fig. 48 Montage du dispositif de sécurité contre le glissement sur le rail
profilé inférieur
Montage des rails profilés
0010017149-01
21
