Raccordements hydrauliques
10.2
Raccordement de la conduite sans purgeur
Raccorder les tubes aller et retour de la même manière au capteur.
▶ Retirer les capuchons des raccords de capteur.
AVIS
Dommages du capteur dues aux conduites déformées !
▶ Lors du serrage des raccords à vis, maintenir la porcelaine coudée.
▶ Faire glisser le coude [2] sur le raccord du capteur et le fixer avec un
clip [1].
▶ Visser la conduite [5] sur le coude à l'aide de l'écrou-raccord [4] et de
la bague de serrage [3].

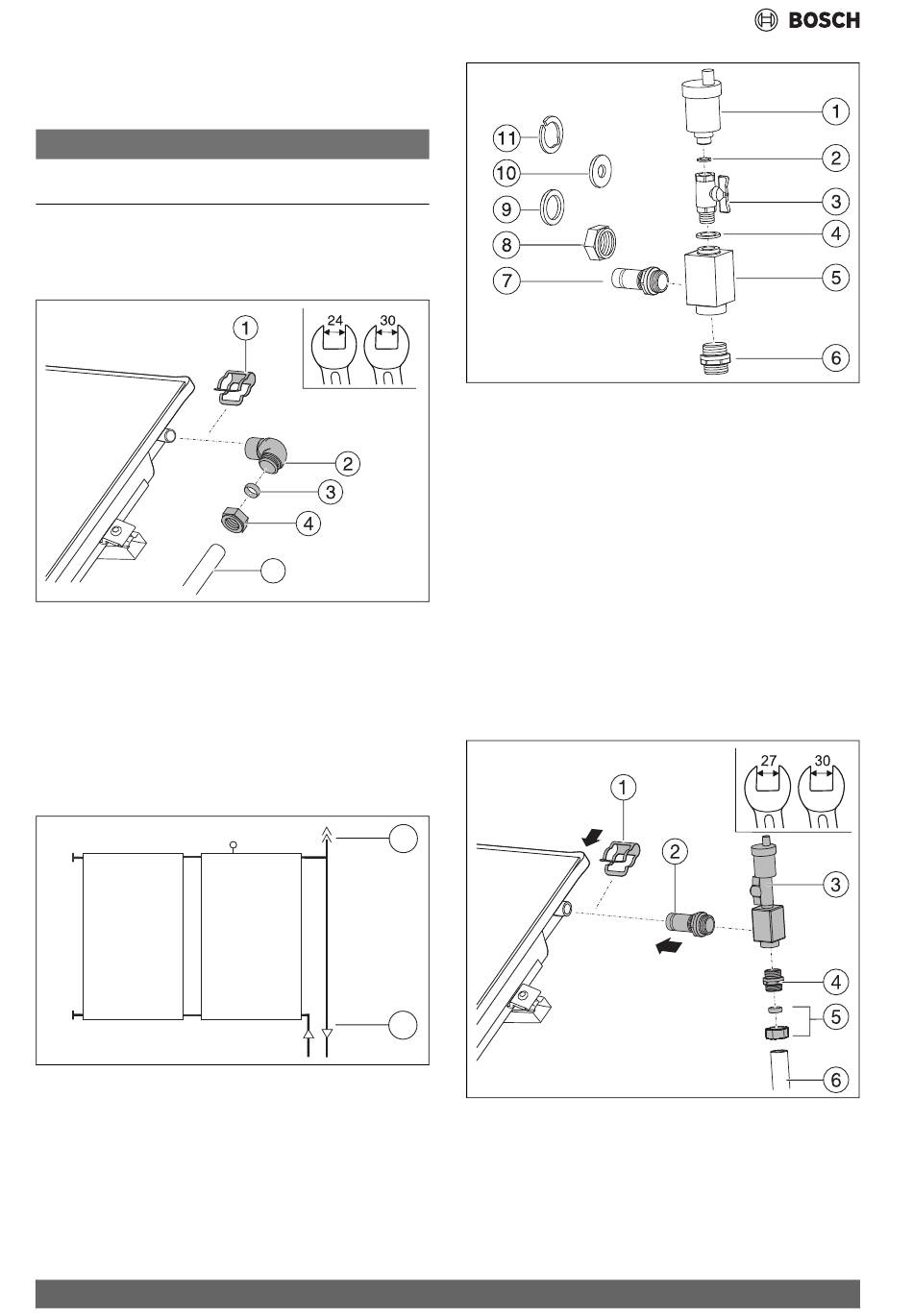

Fig. 62 Raccordement de la conduite sur le raccordement départ
10.3
Raccordement de la conduite avec purgeur (acces-
soire) sur le toit
Pour le fonctionnement parfait du purgeur automatique [1], tenir
compte des points suivants :
▶ Poser le départ [2] au point le plus haut de l'installation en pente
ascendante vers le purgeur.
▶ Poser le retour en pente ascendante vers le champ de capteurs.
▶ A chaque changement de direction vers le bas et chaque nouvelle
pente, monter un autre purgeur.
6720803995.21-1.ST
6720803995.21-1.ST
Fig. 63 Raccordement hydraulique avec purgeur (départ à droite)
26
5
6720804147.02-1.ST
6720804147.02-1.ST
1
2
6720803995.22-1.ST
6720803995.22-1.ST
Fig. 64 Contenu de livraison du kit purgeur
[1]
Purgeur automatique avec vis de fermeture (1 × )
[2]
Joint 9 × 15 mm (1 × )
[3]
Robinet à boisseau sphérique (1 × )
[4]
Joint 17 × 24 (1 × )
[5]
Pot de purgeur (1 × )
[6]
Raccord double fil. ¾ avec joint torique (1 × )
[7]
Raccord fil. ¾ avec joint torique (1 × )
[8]
Écrou-raccord (2 × , non nécessaire)
[9]
Joint 17 × 24 mm (1 × , non nécessaire)
[10] Rondelle plate (1 × , non nécessaire)
[11] Anneau de serrage (1 × ,non nécessaire)
Montage du purgeur
▶ Visser l'embout [2] dans le pot de ventilateur.
▶ Glisser l'embout [2] sur le raccord du capteur et fixer avec le collier
de serrage [1].
▶ Visser la conduite [6] avec le raccord double [4], l'écrou-raccord et
la bague de serrage [5] dans le pot de ventilateur.
Fig. 65 Départ avec purgeur sur le toit
6720804147.03-1.ST
6720804147.03-1.ST
SO 7000 TF – 6720820968 (2023/03)
