Montage sur façade du capteur
▶ Choisir le trou [1] dans le rail inférieur et le trou correspondant dans
le rail supérieur :
– Angle d'inclinaison de 35° - 45° : choisir dans le rail supérieur le
trou de la plage [2].
– Angle d'inclinaison 30° : choisir dans le rail supérieur le trou [3],
raccourcir le rail inférieur en haut de 140 mm et choisir le trou
inférieur [4].

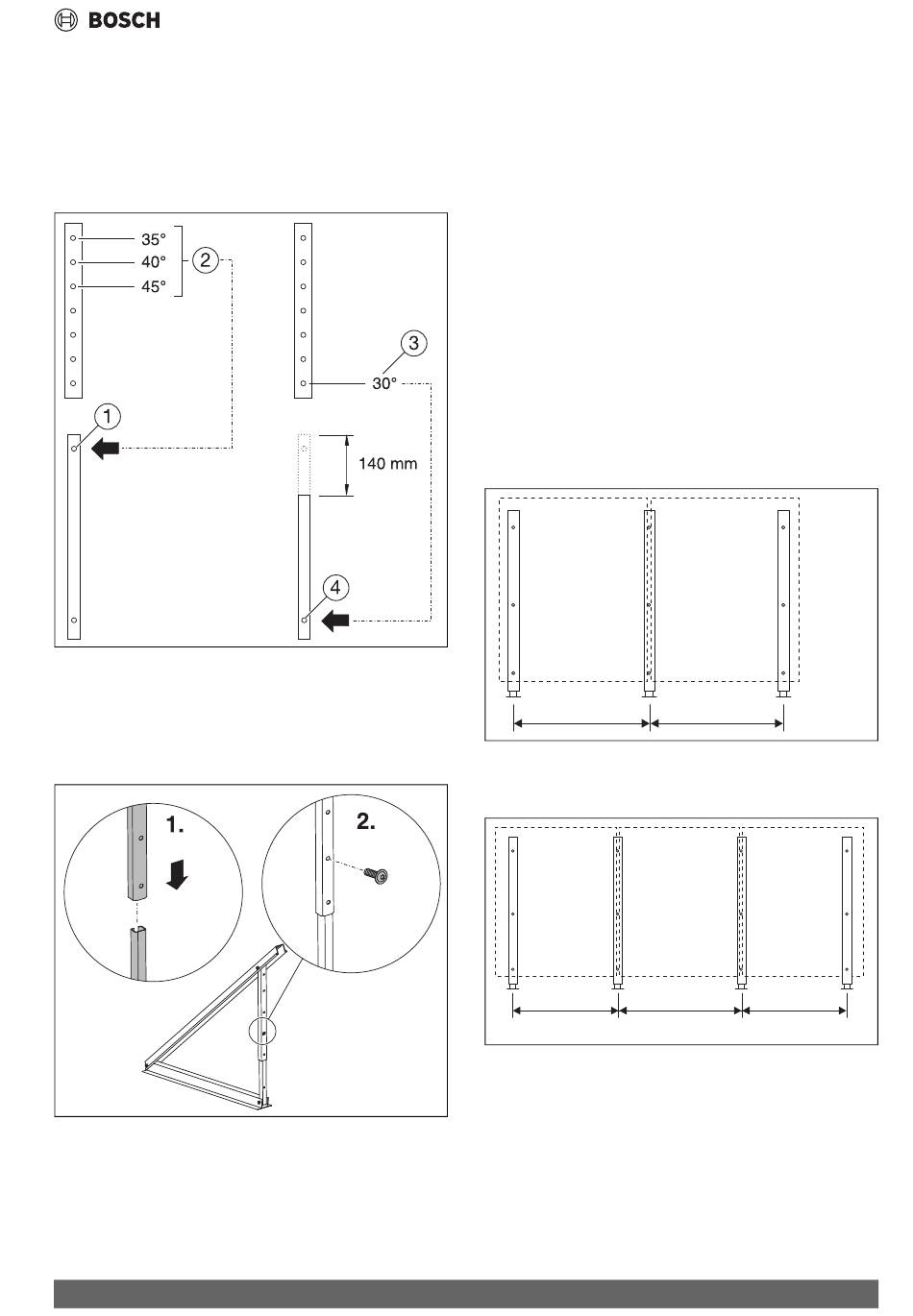

Fig. 28 Montage des rails télescopiques - capteur horizontal
7.2
Montage des rails télescopiques
1. Assembler les rails télescopiques l'un dans l'autre.
2. Fixer les rails télescopiques dans les trous choisis avec la vis
M8 × 20. Version horizontale : avec un angle d'inclinaison par rap-
port au toit de 30°, fixer la vis à l'aide d'un écrou.
Fig. 29 Montage des rails télescopiques
SO 7000 TF – 6720820968 (2023/03)
7.3
Sélectionner la situation de montage pour les sup-
ports de capteur
Les distances des supports de capteur dépendent :
• du type de capteur (à la verticale, à l'horizontale)
• de la charge de neige au sol maximale et de la vitesse des rafales
• Type de montage :
– Montage avec ancrage au sol (à charge du client)
– Stabilisation avec bacs de lestage
En fonction de la hauteur du bâtiment (hauteur de montage), la vitesse
des rafales et la charge de neige au sol, il existe 2 versions :
• Version de base, admissible pour les valeurs suivantes :
– Charge de neige au sol : 2,0 kN/m
– Vitesse des rafales : 151 km/h (94 mph) au maximum
• Version pour les charges plus élevées
– Charge de neige au sol : 3,8 kN/m
– Vitesse des rafales : 151 km/h (94 mph) au maximum
7.4
Déterminer les écarts des supports de capteur en cas
d'ancrage au sol
Exécution de base verticalement (ancrage au sol)
2 supports de capteur sont nécessaires pour le premier capteur.
0010017127-01
Fig. 30 Exécution de base, 2 capteurs verticaux (dimensions en mm)
Un autre support de capteur est nécessaire pour chaque capteur vertical
supplémentaire.
Fig. 31 Exécution de base, 3 capteurs verticaux (dimensions en mm)
0010017128-01
Montage du support de capteur
2
max.
2
au maximum
980
980
980
1200
0010017129-01
980
0010017130-01
15
