Informations sur le produit
3.4
Contenu de livraison
▶ Vérifier si les pièces livrées sont complètes et en bon état.
Kit de montage capteurs
13
12
11

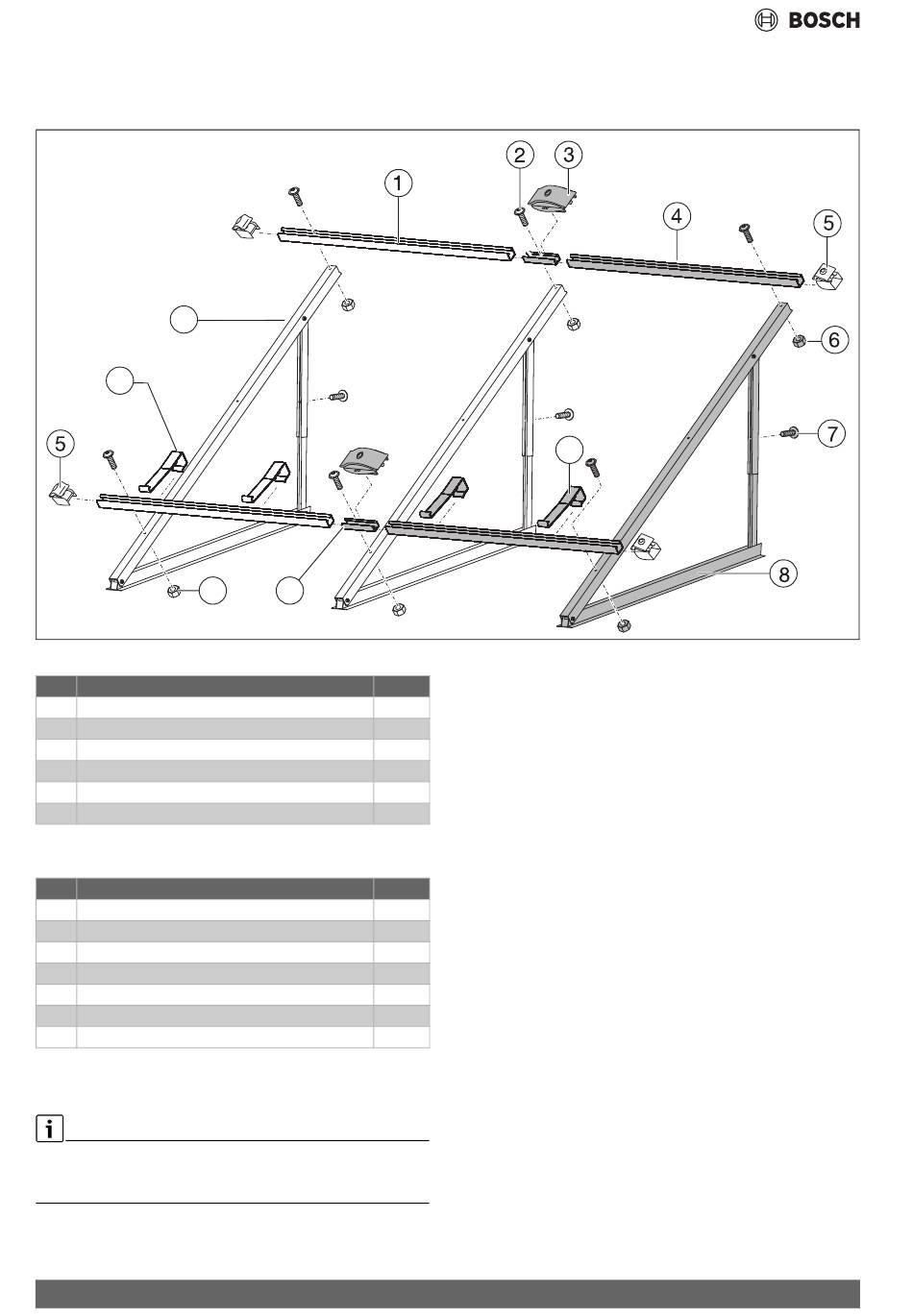

Fig. 4
Kit de montage pour 2 capteurs : 1 kit support premier capteur, 1 kit support capteur supplémentaire (gris)
N°
Élément
1
Rail profilé
2
Vis M8 × 20
5
Patte de fixation unilatérale de capteur
11
Écrou M8
12
Dispositif anti-glissement
13
Support de capteur
Tab. 3
Kit de montage version de base, par rangée de capteurs et pour
le premier capteur
N°
Élément
3
Patte de fixation à double face
4
Rail profilé
6
Écrou M8
7
Vis M8 × 20
8
Support de capteur
9
Dispositif anti-glissement
10
Connecteur
1) Avec type de capteur horizontal : 2 x supports de capteurs
Tab. 4
Kit de montage extension, par capteur supplémentaire
Selon la situation de montage, des supports de capteurs et rails profilés
supplémentaires sont nécessaires. Le chapitre suivant contient les expli-
cations correspondantes.
6
10
Nombre
2
6
4
4
2
2
Nombre
2
2
2
3
1)
1
2
2
9
SO 7000 TF – 6720820968 (2023/03)
0010017113-01
