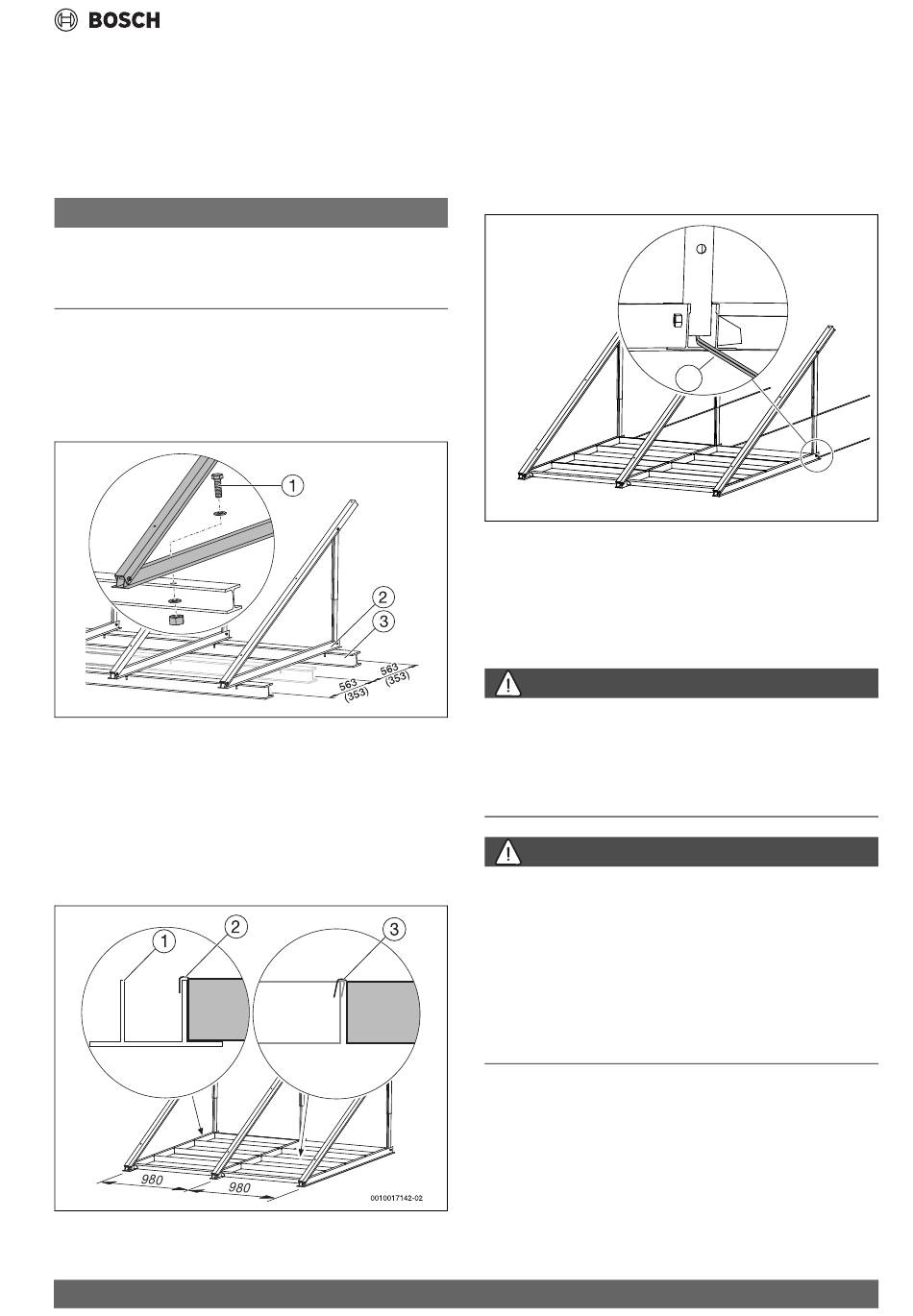

Ancrage au sol
La fixation des poutres en double T est décrite ci-dessous à titre d'exemple.
▶ S'assurer que la structure porteuse (sur site) est conçue de manière
à pouvoir absorber les forces du vent et de la neige exercées sur les
capteurs.
▶ S'assurer que l'installation solaire est stabilisée grâce à la fixation et
qu'elle n'endommage pas le toit.
AVIS
Installation solaire endommagée en raison de modifications des
supports de capteurs.
▶ Ne pas perforer les profilés des supports et ne pas modifier leur
construction.
▶ Mettre en place les supports de capteur conformément aux écarte-
ments déterminés.
▶ Reporter les perçages du profil inférieur [2] sur les poutres en double
T [3] et percer les trous.
▶ Visser le profil et les poutres en double T avec des vis [1], des écrous
et des rondelles plates.
6720647803.23-2.ST
6720647803.23-2.ST
Fig. 39 Supports de capteur sur des poutres en double T, dimensions
en mm (valeurs entre parenthèses : montage horizontal)
Bacs de lestage
▶ Mettre en place les supports de capteur conformément aux écarte-
ments déterminés.
▶ Suspendre 4 bacs de lestage par capteur [2] dans les profils infé-
rieures [1] et entre eux [3].
▶ Poser le lestage (dalles de béton, gravier ou autre) dans les bacs de
lestage.
Fig. 40 Supports de capteur avec bacs de lestage pour 2 capteurs ver-
ticaux
SO 7000 TF – 6720820968 (2023/03)
Câble de sécurité
▶ Mettre en place les supports de capteur conformément aux écarte-
ments déterminés.
▶ Fixer chaque support de capteur sur site avec un câble métallique [1]
vers l'arrière sur la vis du profil inférieur.
▶ Mettre en place les bacs de lestage.
▶ Ancrer chaque câble métallique individuellement à l'emplacement
approprié sur le toit.
Fig. 41 Supports de capteur avec câble de sécurité
7.7
Montage des supports de capteur sur une façade
Le montage sur une façade est autorisé pour les valeurs suivantes :
• Charge de neige au sol : 2,0 kN/m
• Inclinaison : de 45° à 60°
• Vitesse des rafales : 129 km/h (80 mph) au maximum
DANGER
Danger de mort due à des chutes de capteurs sur une façade non
conforme !
▶ Monter le support uniquement sur une façade fermée, imperméable
au vent.
▶ Avant le montage, vérifier la portance du mur porteur et de la sous-
couche. Faire appel à un staticien si nécessaire.
DANGER
Danger de mort due à des chutes de capteurs en cas de montage
incorrect !
▶ Utiliser uniquement des supports de capteurs horizontaux pour le
montage sur une façade.
▶ Utiliser uniquement l'angle d'inclinaison par rapport à l'horizontale
autorisé.
▶ Fixer le support de manière suffisante.
▶ Ne pas modifier la construction du support du capteur.
▶ Ne pas entreposer d'objets entre les supports des capteurs.
▶ Ne pas revêtir les supports.
Montage du support de capteur
1
0010017144-01
2
max.
19
