Prescriptions
3.5
Eléments et documents techniques
L'installation solaire thermique est conçue pour la production d'eau
chaude sanitaire ainsi que pour le complément de chauffage éventuel et
la mise en température de l'eau de la piscine le cas échéant. Elle est com-
posée de différents éléments qui ont chacun leur notice d'installation.
Vous trouverez également d'autres consignes avec les accessoires.

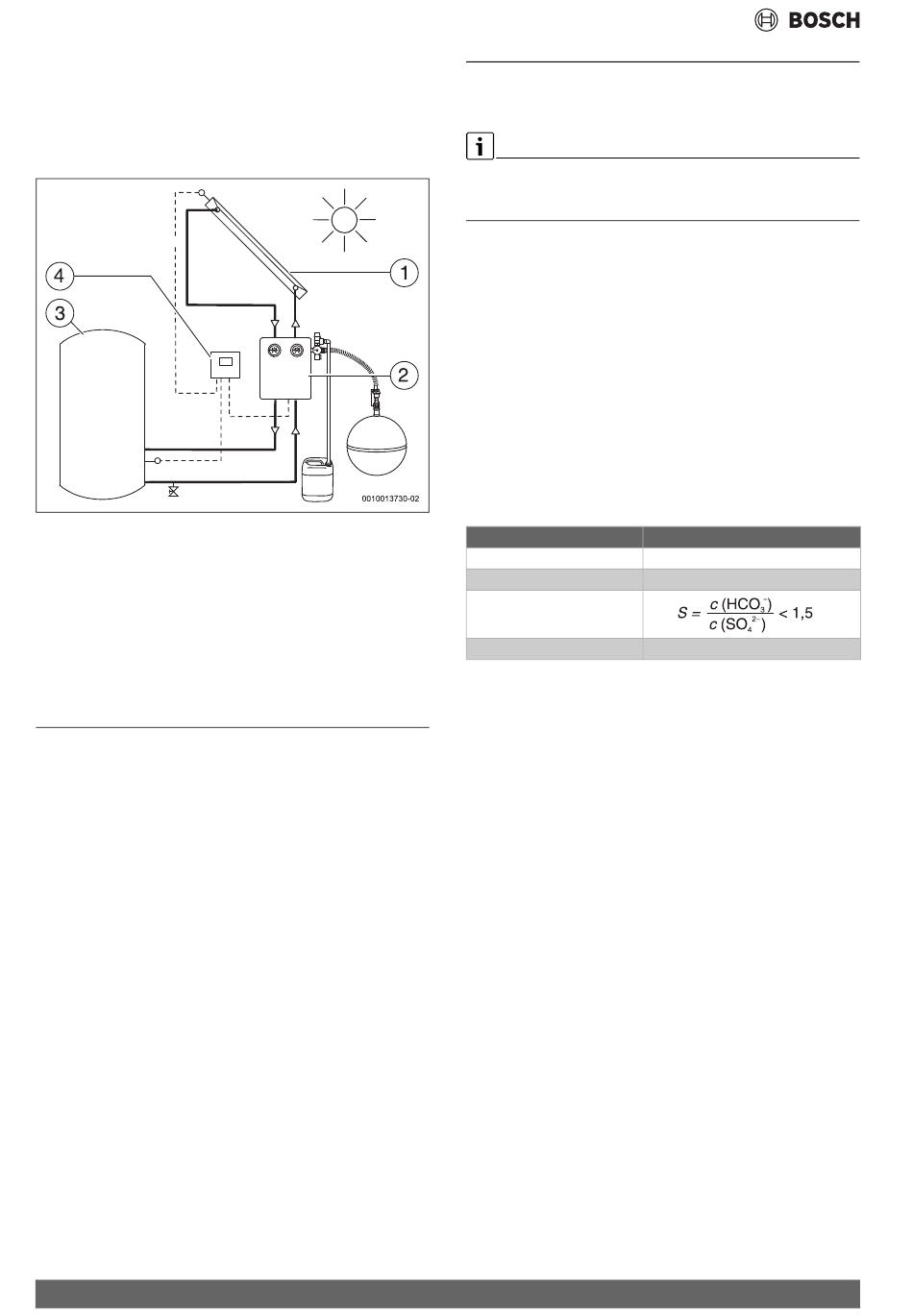

Fig. 7
Exemple de représentation d'une installation solaire
[1]
Capteur avec sonde de température du capteur en haut
[2]
Groupe de transfert avec vase d'expansion, dispositifs de sécurité
et de température
[3]
Ballon solaire
[4]
Régulateur solaire
3.6
Accessoires
Vous trouverez dans notre catalogue un aperçu des accessoires
livrables.
4
Prescriptions
▶ Respecter les prescriptions ou compléments modifiés. Ces prescrip-
tions sont également valables au moment de l'installation.
▶ Pour le montage et le fonctionnement de l'installation, veuillez res-
pecter les normes et directives spécifiques locales en vigueur.
Règles techniques pour l'installation des capteurs
• Montage sur les toits :
– DIN 18338, VOB, partie C : travaux de couverture et d'étanchéité
de toitures
– DIN 18339, VOB, partie C : Travaux de plomberie
– DIN 18451, VOB, partie C : Travaux sur échafaudage
– DIN EN 1991: effets sur les structures portantes
• Raccordement d'installations solaires thermiques :
– EN 12976 : installations thermiques solaires et leurs composants
(installations préassemblées)
– EN 12977 : installations thermiques solaires et leurs composants
(installations selon les besoins spécifiques du client)
Les instructions de Belgaqua doivent être suivies (en Belgique).
• Raccordement électrique :
– DIN EN 62305 3e partie / VDE 0185-305-3 : protection contre la
foudre, protection des constructions et des personnes
– Le règlement RGIE doit être respecté (en Belgique).
8
5
Conditions préalables au montage
5.1
Consignes générales
Comme les couvreurs ont de l'expérience dans le domaine des travaux
de toiture et des risques de chutes du toit, nous recommandons de coo-
pérer avec ces entreprises.
Protection du capteur
Les capteurs sont déterminés pour fonctionner avec du fluide solaire.
▶ Si les capteurs installés ne sont pas mis en service après 4 semaines,
ils doivent être recouverts (par ex. avec une bâche).
Fluide caloporteur autorisé
▶ Les capteurs doivent fonctionner avec du fluide solaire L ou LS pour
assurer leur protection contre les dommages dus à la corrosion et au
gel.
▶ Si l'eau est utilisée comme fluide caloporteur, les conditions sui-
vantes doivent être remplies :
– Températures d'ambiance constantes supérieures à 5 °C.
– Circuit fermé. La pénétration permanente d'oxygène est ainsi évi-
tée. En cas de perte de charge, éliminer la cause immédiatement.
– Faire analyser l'eau (tableau).
Paramètres
Valeur pH
Conductivité électrique
1)
Dureté carbonatée et sulfate
Teneur en chlorure
Tab. 7
Valeurs limites pour l'eau en tant que fluide caloporteur
1)
–
c (HCO
) = concentration d'ions bicarbonates
3
(unité : m mol/l)
2–
c (SO
) = concentration d'ions sulfates (unité : m mol/l)
4
Supports de capteur
▶ En cas de montage sur un toit terrasse : Ne pas utiliser les supports
de capteur pour la fixation d'autres structures de toit.
▶ En cas de montage sur une façade : Uniquement monter les supports
de capteur sur des structures murales porteuses.
Protection anti-corrosion
Tous les composants fournis sont protégés par le matériau (par ex. alu-
minium, matières synthétiques) contre la corrosion.
▶ Utiliser uniquement des matériaux sur site qui résistent contre les
intempéries locales.
5.2
Exigences requises pour le lieu d'installation
▶ Collecter des informations concernant les conditions sur site et les
règlements locaux en vigueur.
▶ Positionner les capteurs de manière optimale. Pour cela, tenir
compte tout particulièrement des points suivants :
– Positionner le champ de capteurs si possible au sud et éviter
l'ombrage des bâtiments annexes, arbres, etc.
– Tenir compte du raccordement hydraulique à la conduite.
– Prendre en compte la place nécessaire sur le toit.
– Éviter les sauts de hauteur.
Valeur
7,5 - 9
100 - 1500 microS/cm
maximum 30 mg/l
SO 7000 TF – 6720820968 (2023/03)
