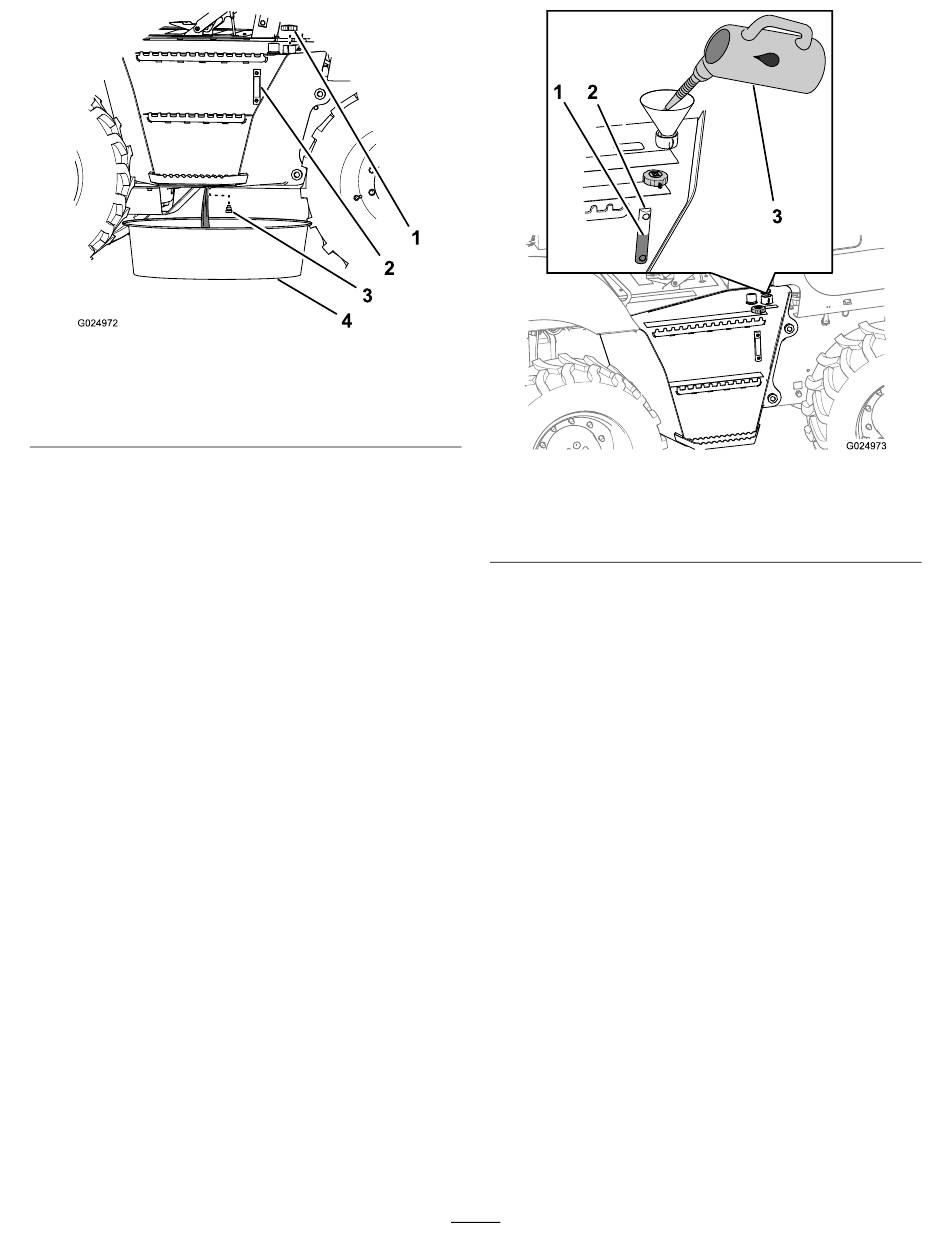

Figure 108
1. Bouchon de remplissage
2. Regard de niveau
3. Réservoir hydraulique
7. Retirez le bouchon de vidange du réservoir hydraulique
(situé sous le réservoir) et vidangez le réservoir
108).
8. Vérifiez l'état du joint sur le bouchon de vidange.
Remarque: Remplacez le joint s'il est usé ou
endommagé.
9. Remettez le bouchon de vidange en place
Important: Remplacez les filtres de pression et
de retour hydraulique quand vous vidangez le
liquide hydraulique; voir
de charge hydraulique (page 78)
du filtre de retour hydraulique (page
10. Tournez le coupe-batterie en position activée et posez
le panneau droit; voir
des panneaux latéraux (page
Remplissage du réservoir de liquide hydraulique
1. Remplissez le réservoir du liquide hydraulique spécifié
jusqu'à ce que le niveau atteigne le centre du
regard (Figure 109).
4. Bouchon
5. Bac de vidange
(Figure
(Figure
Remplacement du filtre
et Remplacement
79).
Coupe-batterie (page 23) et
50).
1. Niveau de remplissage
(mi-hauteur)
2. Regard de niveau
2. Nettoyez le bouchon de remplissage avec un solvant.
3. Remettez le bouchon de remplissage en place
108).
109).
4. Démarrez le moteur et laissez-le tourner au ralenti
pendant environ 2 minutes.
5. Coupez le moteur et enlevez la clé du commutateur
d'allumage.
6. Recherchez d'éventuelles fuites autour des filtres
de pression et de retour.
Pose
7. Vérifiez l'étanchéité du bouchon de vidange.
8. Contrôlez le niveau de liquide hydraulique.

Remplacement des filtres hydrauliques

Dépose de la pédale de déplacement
Déposez la pédale de déplacement comme suit :
1. Retirez les 4 boulons à embase hexagonale qui fixent la
pédale de déplacement au châssis de la machine
110).
77
Figure 109
3. Liquide hydraulique
(Figure
