Toro RT1200 Manuel De L'utilisateur page 31

1. Bouton de sélection
d'écran précédent
2. Bouton de sélection
d'écran suivant
Apprenez et comprenez la signification des icônes qui
indiquent les fonctions et l'état de la machine.

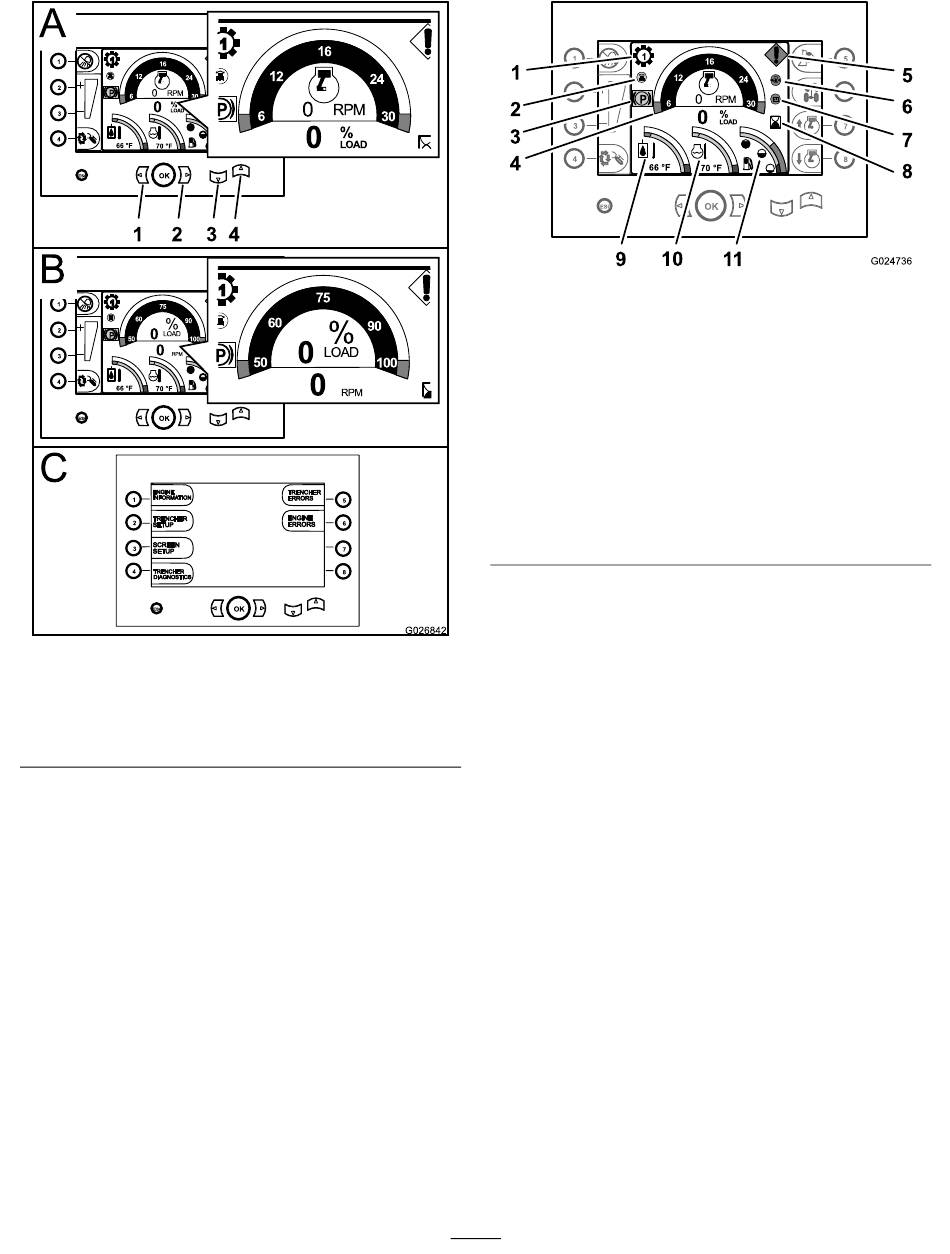

Figure 29
3. Bouton de sélection
d'écran vers le bas
4. Bouton de sélection
d'écran vers le haut
1. Indicateur de rapport
2. Témoin d'inclinai-
son automatique
3. Indicateur de frein de
stationnement
4. Compte-tours
5. Anomalie de machine ou
de moteur
6. Basse pression
d'huile moteur
Lecture des témoins du centre de commande
Affichez l'écran d'accueil du centre de
commande pour obtenir des données sur la transmission, le
moteur, le système hydraulique et la niveau de carburant.
•
Indicateur de rapport – Ce témoin indique le rapport de
transmission sélectionné (rapports 1 à 4); il s'affiche
au-dessus et à gauche du compte-tours
•
Témoin d'inclinaison automatique 0(kit en
option) – Ce témoin s'affiche chaque fois que la
fonction d'inclinaison automatique est active. Le
témoin d'inclinaison automatique est situé juste
en dessous et à gauche de l'indicateur de rapport
(Figure 30).
•
Compte-tours – Le compte-tours indique le régime
moteur en tours par minute (tr/min). Le compte-tours
s'affiche en haut de la partie centrale de
l'écran du centre de commande
Remarque: Chaque chiffre sur la jauge correspond à
x 100 tr/min. Chaque espace sur la jauge correspond à
x 600 tr/min. La plage du compte-tours s'étend
de 0 à 3 000 tr/min.
•
Compteur horaire – Le compteur horaire indique les
heures de fonctionnement du moteur. Il s'affiche
dans la partie centrale droite de l'écran du centre
de commande, à droite du compte-tours
•
Thermomètre de liquide hydraulique – Cet instrument
indique la température de service du liquide hydraulique
31
Figure 30
7. Contrôle de
l'alternateur ou
la batterie
8. Compteur horaire
9. Thermomètre de liquide
hydraulique
10. Thermomètre de liquide
de refroidissement
11. Niveau de carburant
(Figure
(Figure 30).
(Figure
30).
30).
