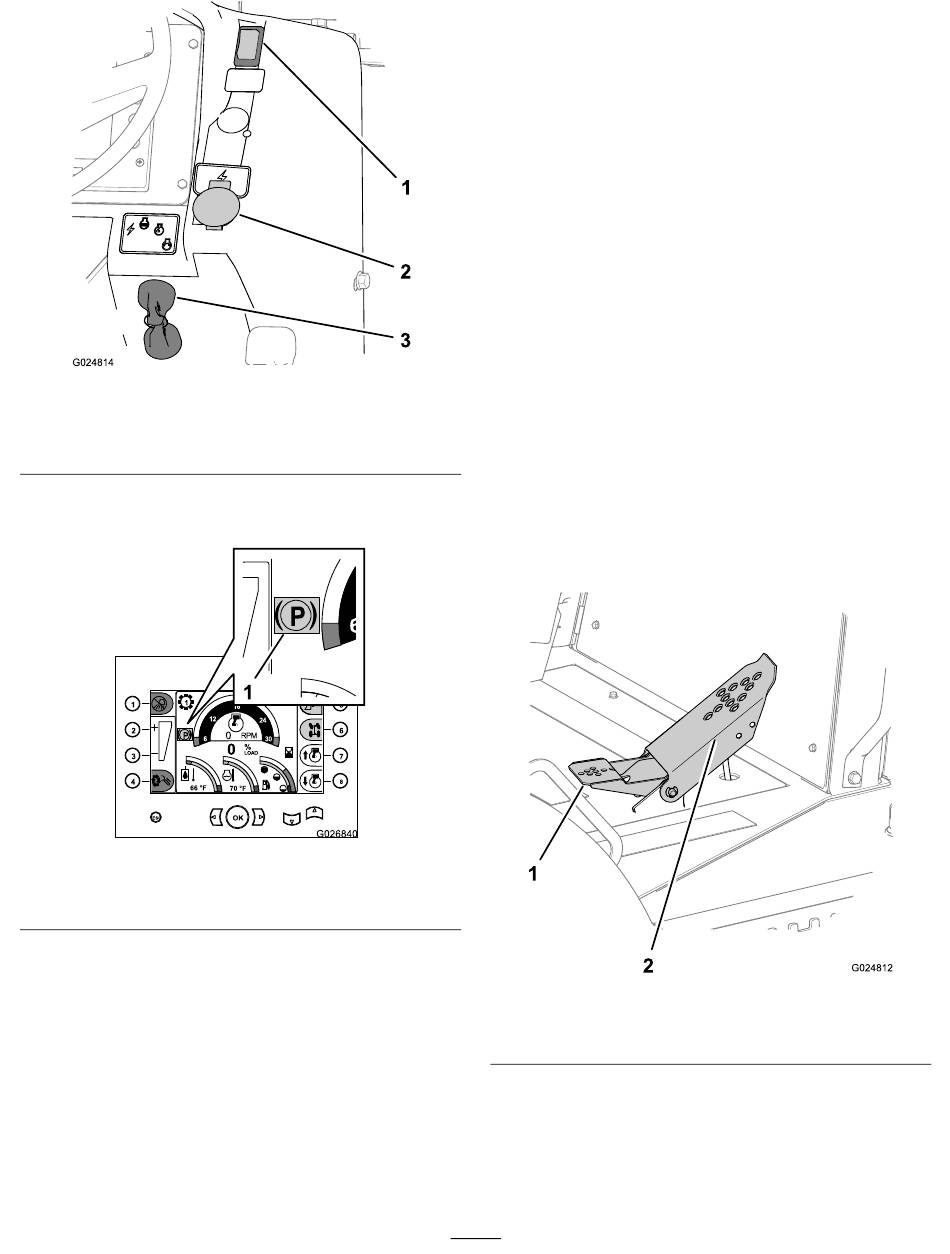

1. Commande de frein de
stationnement
2. Prise de courant
Remarque: Le témoin rouge du frein de stationnement
s'affiche dans le centre de commande
1. Témoin du frein de stationnement (affichage du centre de
commande)
•
Desserrez le frein de stationnement en appuyant sur le
haut l'interrupteur de commande.
Remarque: Lorsque le frein de stationnement est
desserré et que la machine avance ou recule, l'écran
d'accueil n'affiche plus le témoin du frein
de stationnement.
•
Si vous coupez le moteur sans serrer le frein de
stationnement, la machine le serre automatiquement et le
témoin correspondant s'affiche dans le centre de
commande (Figure 12).
Figure 11
3. Commutateur à clé
(Figure
Figure 12
Commutateur à clé
Utilisez le commutateur d'allumage pour mettre
les accessoires électriques sous tension, ainsi que pour
démarrer et arrêter le moteur de la machine
commutateur d'allumage comprend les 4 positions
suivantes :
•
Accessoire – Tournez la clé de contact à cette position
pour mettre les circuits du commutateur d'éclairage
sous tension.
•
Arrêt – Tournez la clé de contact à cette position pour
couper le moteur et mettre le système électrique hors
tension.
Remarque: Enlevez toujours la clé du commutateur
avant de quitter la machine.
•
Contact – Cette position permet de faire tourner le
moteur et met tous les systèmes électriques sous tension.
•
Démarrage – Tournez la clé de contact à cette position
pour démarrer le moteur.
Remarque: Lorsque vous relâchez la clé, elle revient
automatiquement à la position Contact.
Pédale
12).
La pédale commande le sens et la vitesse de déplacement de
la machine (Figure
1. Pédale au talon (marche
arrière)
Combiné de commandes de
déplacement
Le combiné de commandes de déplacement est situé sur le
siège de l'utilisateur, près de l'accoudoir gauche.
19
(Figure
13).
Figure 13
2. Pédale en bout de pied
(marche avant)
11). Le
