Préparation De La Machine; Montage Du Support Sur Le Conduit De Câble; Pièces Nécessaires Pour Cette Opération; Dépose Du Couvercle De Phare (Machines Sans Kit Projecteur De Travail) - Toro RT1200 Instructions De Montage

1
Préparation de la machine
Aucune pièce requise
Procédure
1. Amenez la machine sur un sol plat et horizontal.
2. Serrez le frein de stationnement et abaissez les
accessoires au sol.
3. Coupez le moteur et enlevez la clé de contact.
2
Montage du support sur le
conduit de câble
Pièces nécessaires pour cette
opération:
1 Conduit de câble
1 Support
2 Boulon à embase (10 x 25 mm)
2 Contre-écrou (10 mm)
Procédure

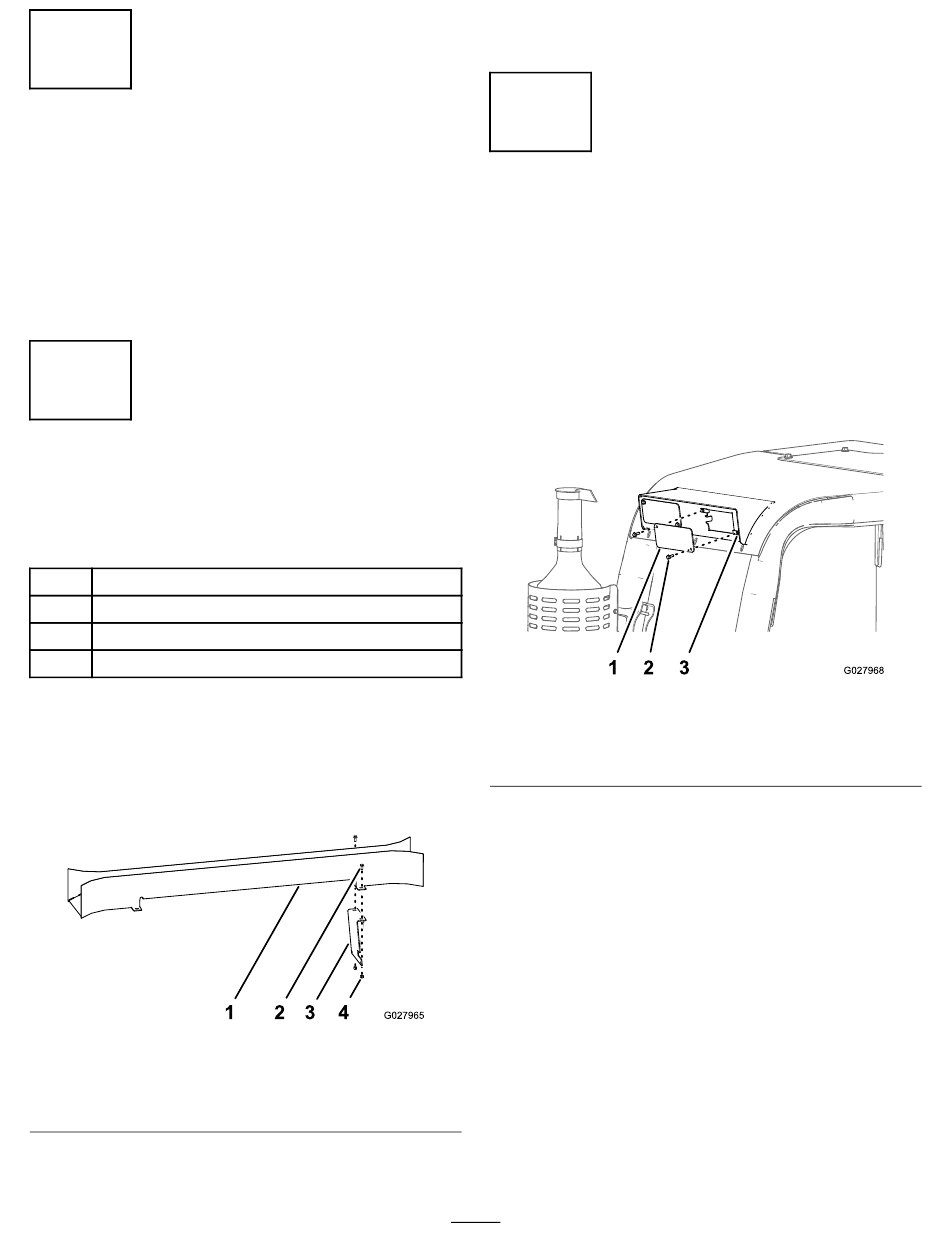

1. Alignez les trous du support et les trous des brides de
montage du conduit de câble
Remarque: Utilisez les trous à chaque bout du
conduit.
1. Conduit de câble
2. Boulon à embase (10 x
25 mm)
2. Montez le support sur le conduit au moyen de 2
boulons à embase (10 x 25 mm) et 2 contre-écrous
(Figure 1).
Figure 1
3. Support
4. Contre-écrou (10 mm)
(10 mm), et serrez les écrous et les boulons à la main
(Figure 1).
3
Dépose du couvercle de phare
(machines sans kit projecteur
de travail)
Aucune pièce requise
Procédure
1. Sur le côté avant gauche du couvercle de phare, retirez
les 2 boulons à embase qui fixent le couvercle au
carénage de phare sur le cadre du ROPS.
1. Couvercle de phare
2. Boulons à embase
2. Déposez le couvercle du carénage.
Remarque: Conservez le couvercle et les 2 boulons
à tête hexagonale pour le montage; voir
couvercle de phare (machines sans kit projecteur de
travail) (page 5).
2
Figure 2
3. Écrou à clip (bord de
carénage de phare)
6 Pose du
