Remplacement des éléments du filtre
à carburant
Périodicité des entretiens: Toutes les 500 heures
Le moteur de cette machine utilise un filtre à carburant à deux
éléments : un préfiltre et un élément secondaire. Le préfiltre
du filtre à carburant comprend un séparateur eau-carburant;
il n'est pas sous pression mais fonctionne sous vide.
L'élément secondaire sert uniquement au filtrage et est
mis sous pression par la pompe à carburant.
Dépose du préfiltre et de l'élément secondaire
du filtre à carburant
Important: Nettoyez la surface autour du filtre
avant de démonter le filtre à carburant. La saleté ou
les contaminants peuvent endommager le système
d'alimentation.
1. Tournez le coupe-batterie en position désactivée; voir
Coupe-batterie (page
2. Déposez le panneau droit; voir
latéraux (page 49).
3. Nettoyez la surface autour du préfiltre et de
l'élément secondaire.
4. Débranchez le faisceau de câblage du détecteur
d'eau dans le carburant.
Remarque: Le détecteur d'eau est situé au
fond du séparateur eau/carburant, près du robinet de
vidange.
5. Placez un petit bac de vidange sous le robinet de
vidange du séparateur eau-carburant; voir
l'eau du séparateur eau/carburant (page

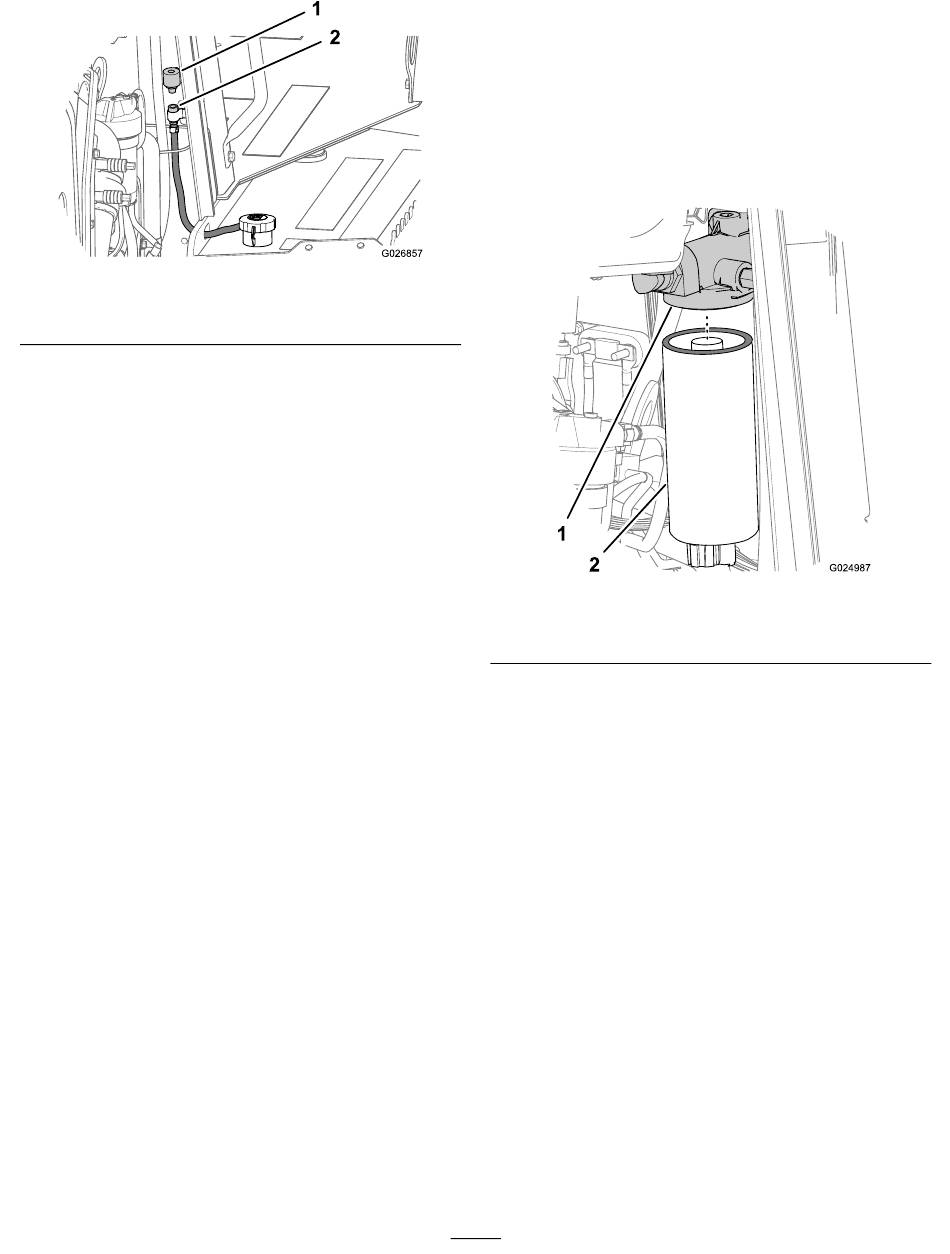

Figure 73
2. Raccordement de tuyau
(Figure 73).
Pose des panneaux
23).
Dépose des panneaux
Vidange de
Remarque: Le préfiltre est un composant du
séparateur eau/carburant.
6. Ouvrez le robinet de vidange et vidangez complètement
le séparateur eau/carburant; voir
du séparateur eau/carburant (page
7. Desserrez et déposez le préfiltre
Remarque: Au besoin, utilisez une clé à filtre pour
desserrer le filtre à carburant.
1. Adaptateur de filtre
(préfiltre)
8. Placez un petit bac de vidange sous l'élément
secondaire du filtre à carburant.
9. Desserrez et déposez le filtre secondaire
Remarque: Au besoin, utilisez une clé à filtre pour
desserrer le filtre à carburant.
Remarque: Vérifiez que le joint torique ne colle pas
à la tête du filtre à carburant. Déposez le joint torique
à l'aide d'un poinçon pour joint torique
au besoin.
26).
56
Vidange de l'eau
26).
(Figure 74).
Figure 74
2. Préfiltre (séparateur
eau/carburant)
(Figure 75).
