Utilisation de la fonction
d'inclinaison de la
machine
Retrait de la goupille de verrouillage
d'inclinaison
1. Enlevez la goupille fendue qui fixe la goupille de
verrouillage d'inclinaison sur le support de
verrouillage du châssis
2. Sortez la goupille de verrouillage d'inclinaison
des trous situés dans le support de verrouillage du
châssis et le support de verrouillage d'essieu
(Figure 44).
1. Goupille fendue
2. Support de verrouillage de
châssis
Installation de la goupille de
verrouillage d'inclinaison
1. Utilisez la commande d'inclinaison pour aligner
le trou dans le support de verrouillage du châssis et les
trous dans le support de verrouillage d'essieu
(Figure 44).
2. Retirez la goupille fendue de la goupille de verrouillage
d'inclinaison
Remarque: La goupille de verrouillage
d'inclinaison doit être rangée dans le trou vertical
du support de verrouillage d'essieu.
(Figure 44).

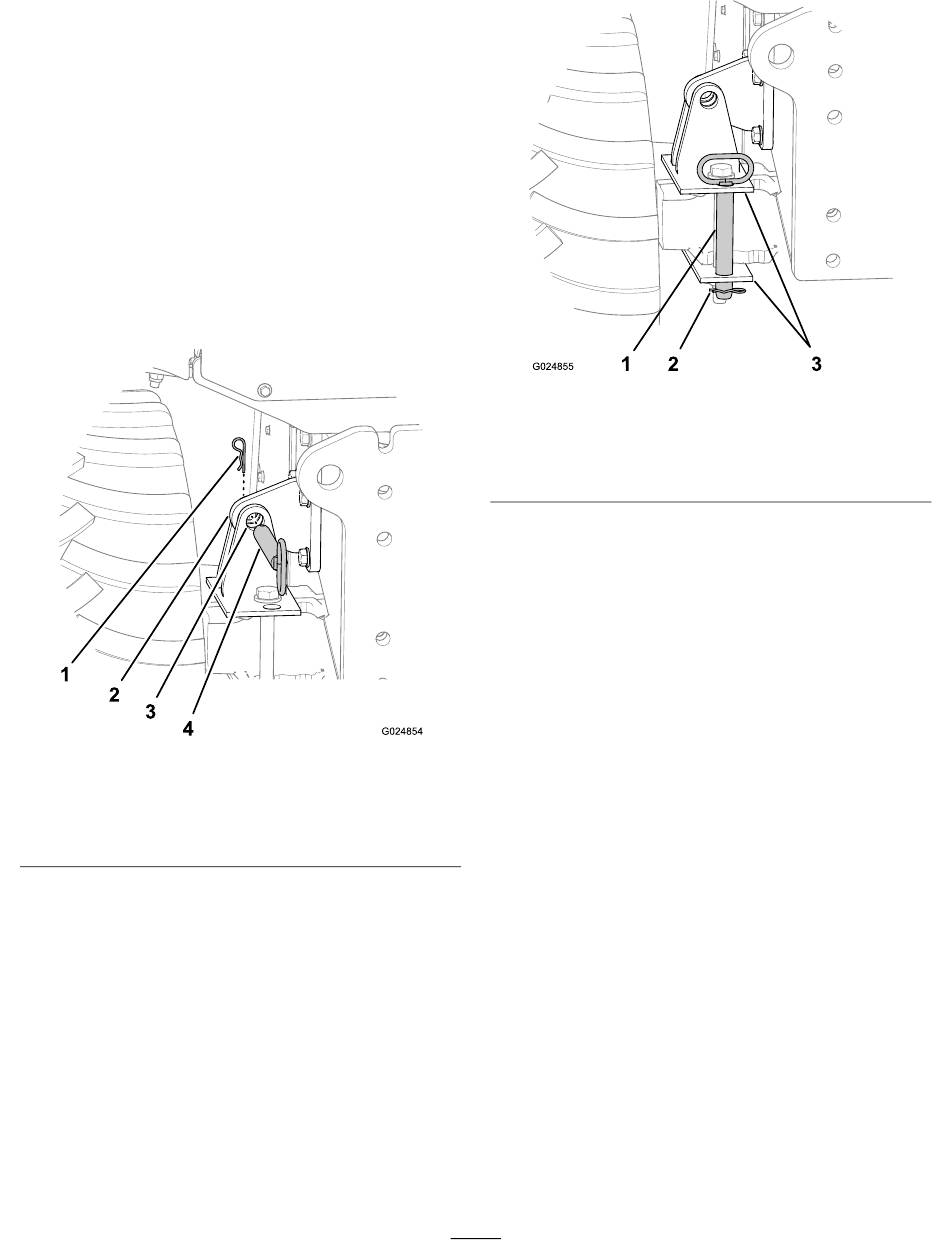

Figure 44
3. Support de verrouillage
d'essieu
4. Goupille de verrouillage
d'inclinaison
(Figure 45).
1. Goupille de verrouillage
d'inclinaison
2. Goupille fendue
3. Sortez la goupille de verrouillage d'inclinaison
de la position rangée.
4. Insérez complètement la goupille de verrouillage
d'inclinaison dans les trous du support de
verrouillage du châssis et du support de verrouillage
d'essieu (Figure
5. Fixez la goupille de verrouillage d'inclinaison au
support de verrouillage d'essieu avec la goupille
fendue (Figure
Rangement de la goupille de
verrouillage d'inclinaison
1. Insérez la goupille de verrouillage d'inclinaison
dans les trous verticaux du support de verrouillage
d'essieu (Figure
2. Fixez la goupille au support de verrouillage avec la
goupille fendue
Inclinaison de la machine
Utilisez la fonction d'inclinaison de la machine pour
compenser l'inclinaison transversale de la machine sur
les pentes.
•
Appuyez sur la partie supérieure de cette commande
(Figure 46) pour incliner la machine à droite sur les
terrains en pente.
•
Appuyez sur la partie inférieure de cette commande
(Figure 46) pour incliner la machine à gauche sur les
terrains en pente.
41
Figure 45
3. Support de verrouillage
d'essieu (trous
verticaux)
44).
44).
45).
(Figure 45).
