18. Principe de mesure
La formule précédente montre que la masse de gaz passant au travers du capteur
est mesurée en observant la différence de température entre les deux résistances
sensibles. Le capteur de débit massique est calibré en modifiant la valeur de la
constante "k". De plus, un facteur de conversion peut être appliqué en fonction du
type de gaz (modification de la densité et de la chaleur spécifique).
En pratique, la résolution et la vitesse de mesure dépend fortement de la masse
thermique de la résistance chauffante et des résistances thermosensibles. Ces
caractéristiques dépendent de la construction du capteur. Au plus le capteur sera
petit, au plus la quantité de gaz nécessaire pour créer une différence de
température donnée sera petite. Les progrès en micro-électronique et micro-
mécanique ont permis la mise au point de tels capteurs.
18.4
L
E VOLUME DU RESERVOIR DE REFERENCE
Le volume du réservoir de référence (voir Figure 7-1, page 20) sera choisi en
fonction du volume à tester et de la valeur du flux de fuite à mesurer. Il est
préférable que le réservoir de référence ait un volume supérieur à celui de la

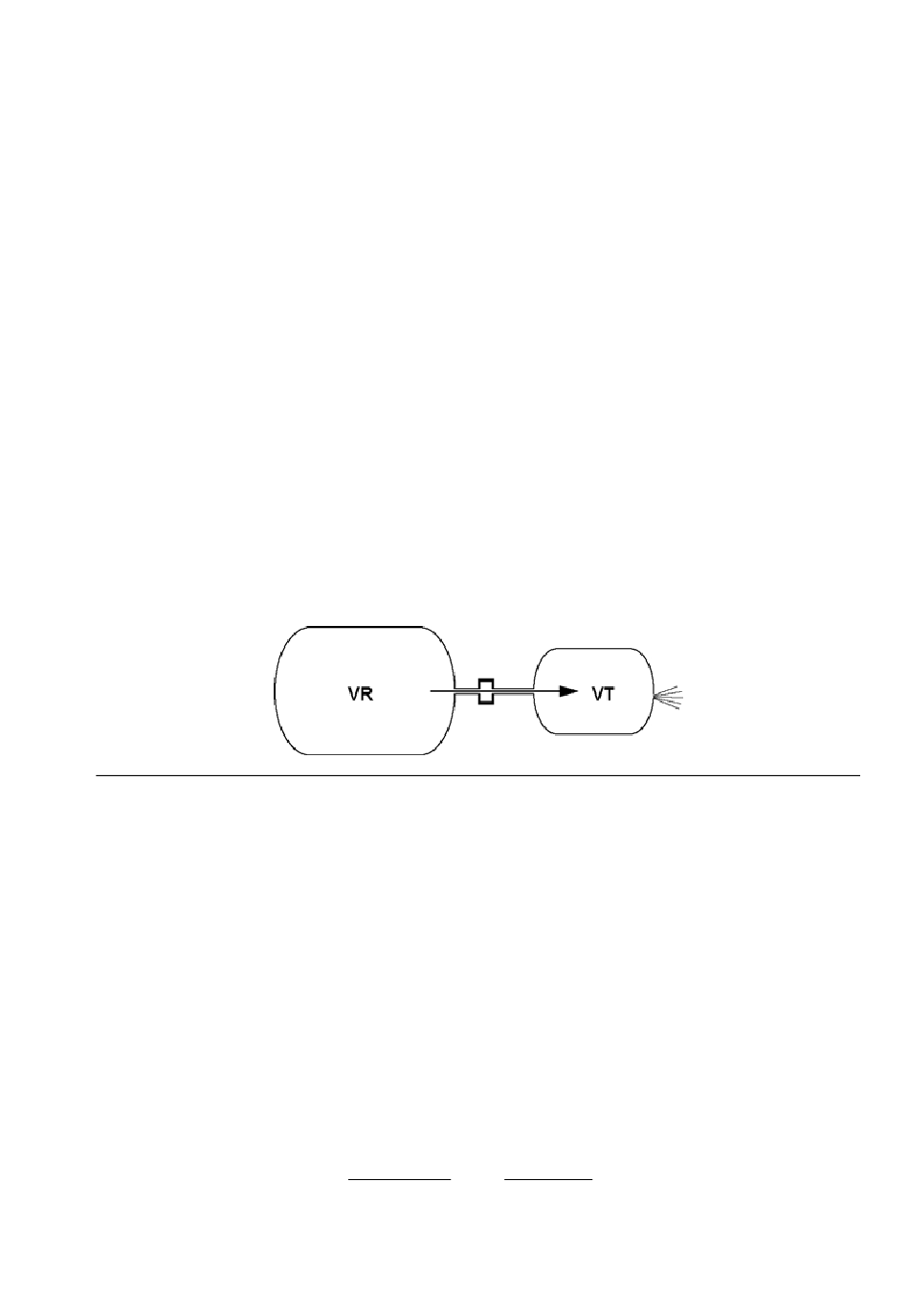

pièce à tester. Le schéma simplifié de la mesure est le suivant :
Capteur
Fuite
Figure 18-5 : Le volume de référence (VR) et le volume à tester (VT).
034
Dans le cas d'un contrôle en pression, la fuite fait diminuer la pression du volume
à tester VT. Par le principe des vases communicants, le volume de référence VR
va libérer une quantité de gaz au travers du capteur de débit, pour tendre à
rétablir une pression uniforme dans les deux volumes.
Pour un réservoir VR de capacité égale au volume testé VT, le flux mesuré par le
capteur de débit sera égal à la moitié du flux de fuite.
3
En effet, si la fuite laisse échapper une quantité de gaz égale à 4 cm
, pour
3
3
conserver l'équilibre des pressions, 2 cm
proviennent du volume VR et 2 cm
proviennent du volume VT.
Le tableau ci-dessous reprend la proportion du flux mesuré par rapport au flux de
fuite, en fonction du rapport entre le volume à tester VT et le volume du réservoir
de référence VR.
Q mesurée
=
Q fuite
VR
VR + VT
