Outre le fait que la norme européenne CEM impose la mise en place d'une diode
de protection dite de « roue libre » aux bornes immédiates de chaque solénoïde
(électrovanne), il est fortement conseillé de monter cette diode afin de protéger
les circuits internes du SDT LeakTESTER des extra-courants de rupture.
Une protection par fusible sera impérativement intégrée dans la
ligne d'alimentation des éléments commandés (relais, etc.).
5.3.3
Connecteur des capteurs de débit massique (MFL)
Chaque capteur de mesure de débit massique se raccorde à un des 8
connecteurs 7 broches (Figure 5-2, rep. 4) par l'intermédiaire d'un câble Lemo 5
broches - Lemo 7 broches.
Pour déconnecter une fiche Lemo, ne jamais la tourner. Glisser
simplement la bague moletée axialement en tirant sur la fiche.
Repère rouge
Vers SDT LeakTESTER
Connecteur LEMO 7 broches

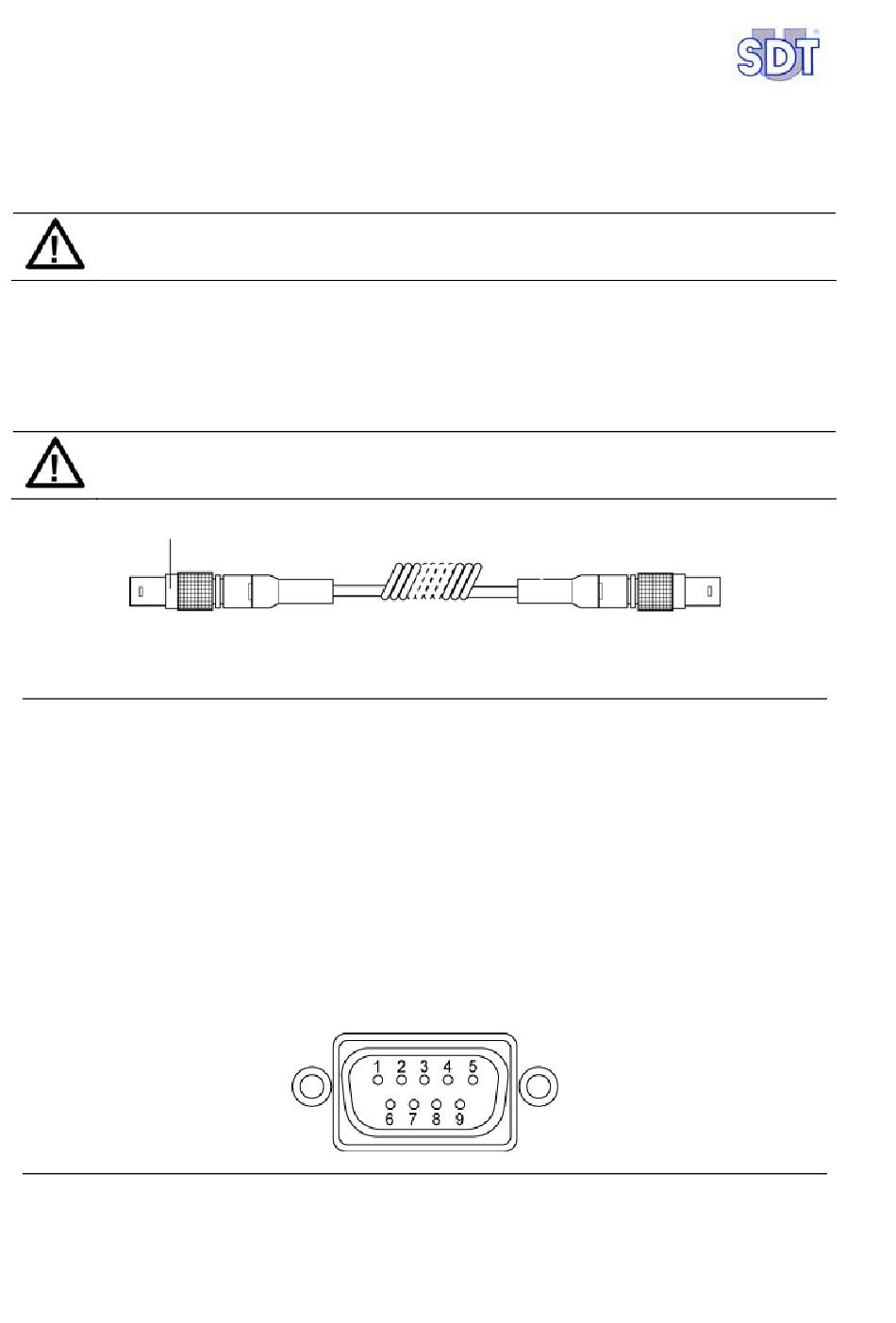

Figure 5-5 : Câble LEMO 7 broches (SDT LeakTESTER) vers LEMO 5 broches (capteur).
5.3.4
Connecteur de liaison RS 232
Ce connecteur mâle 9 broches (Figure 5-2, rep. 3) relie le SDT LeakTESTER à
l'entrée communication RS 232 d'un équipement complémentaire dans le cadre
du transfert de données bidirectionnel. Contacter SDT pour son utilisation
éventuelle.
Compte tenu de son interface RS232, le SDT LeakTESTER fonctionne comme
une DCT (DataComm Terminal), de sorte que sa liaison au PC nécessite un câble
null modem.
Figure 5-6 : Schéma de câblage du connecteur RS 232.
Connecteur LEMO 5 broches
14
Vers capteur de mesure
037
014
