● Le flux de fuite en mode graphique (*).
(*) le choix du mode d'affichage 'mode texte ou graphique) est activé depuis l'écran
Graphical settings (voir paragraphe 13.3.8, en page 71).

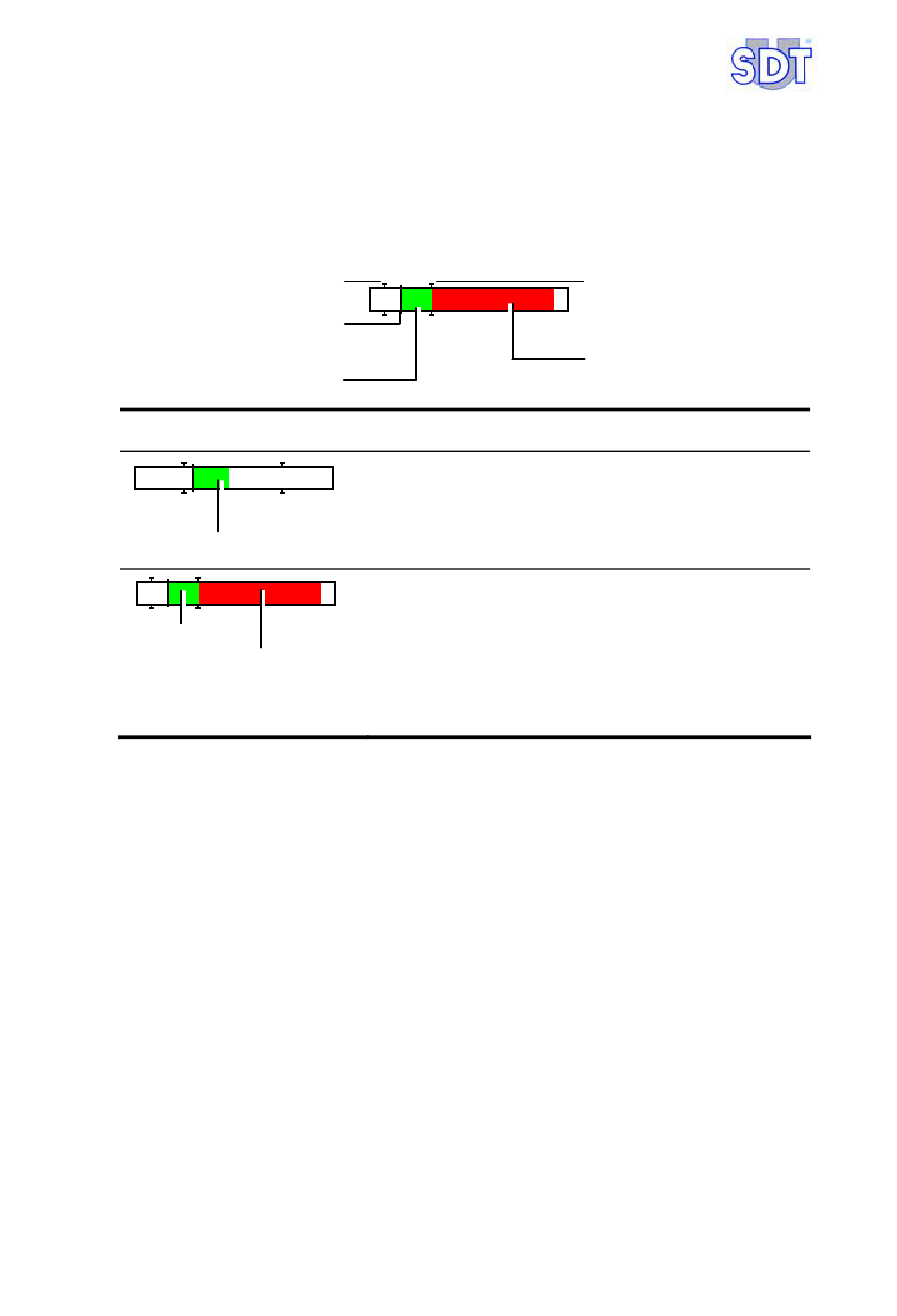

Le barographe se lit comme suit :
Curseur du seuil d'alarme bas
Mesure (zone verte)
Visualisation
Zone verte
Zone verte
● La valeur de la pression mesurée en bar. Cette fonction n'est actuellement
pas utilisée.
13.3.5
Zone « Compteurs »
Les valeurs Good, Bad et Total rappellent le nombre de pièces testées bonnes
(Good), mauvaises (Bad) et le nombre Total de pièces testées depuis la
dernière remise à zéro des compteurs.
Zéro
(curseur vertical)
Commentaire
Zone verte sans zone rouge : pièce bonne.
La
proportionnelle au flux de fuite.
Zone verte et zone rouge : pièce mauvaise.
La zone rouge débute après le seuil (haut
Zone rouge
ou bas). La longueur de la zone rouge est
proportionnelle au flux de fuite après le
seuil d'alarme haut ou bas).
longueur
de
70
Curseur du seuil d'alarme
haut
Zone de mesure en alarme
(zone rouge)
la
zone
verte
est
