5.3.1
Connecteur d'entrées digitales
Le SDT LeakTESTER dispose de 8 entrées digitales indépendantes à isolation
optique. Chaque entrée repérée I0.0 à I0.7 permet au SDT LeakTESTER de
recevoir des signaux de commandes extérieures. La numérotation des entrées
reste identique sur la face arrière et sur les écrans de paramétrage.

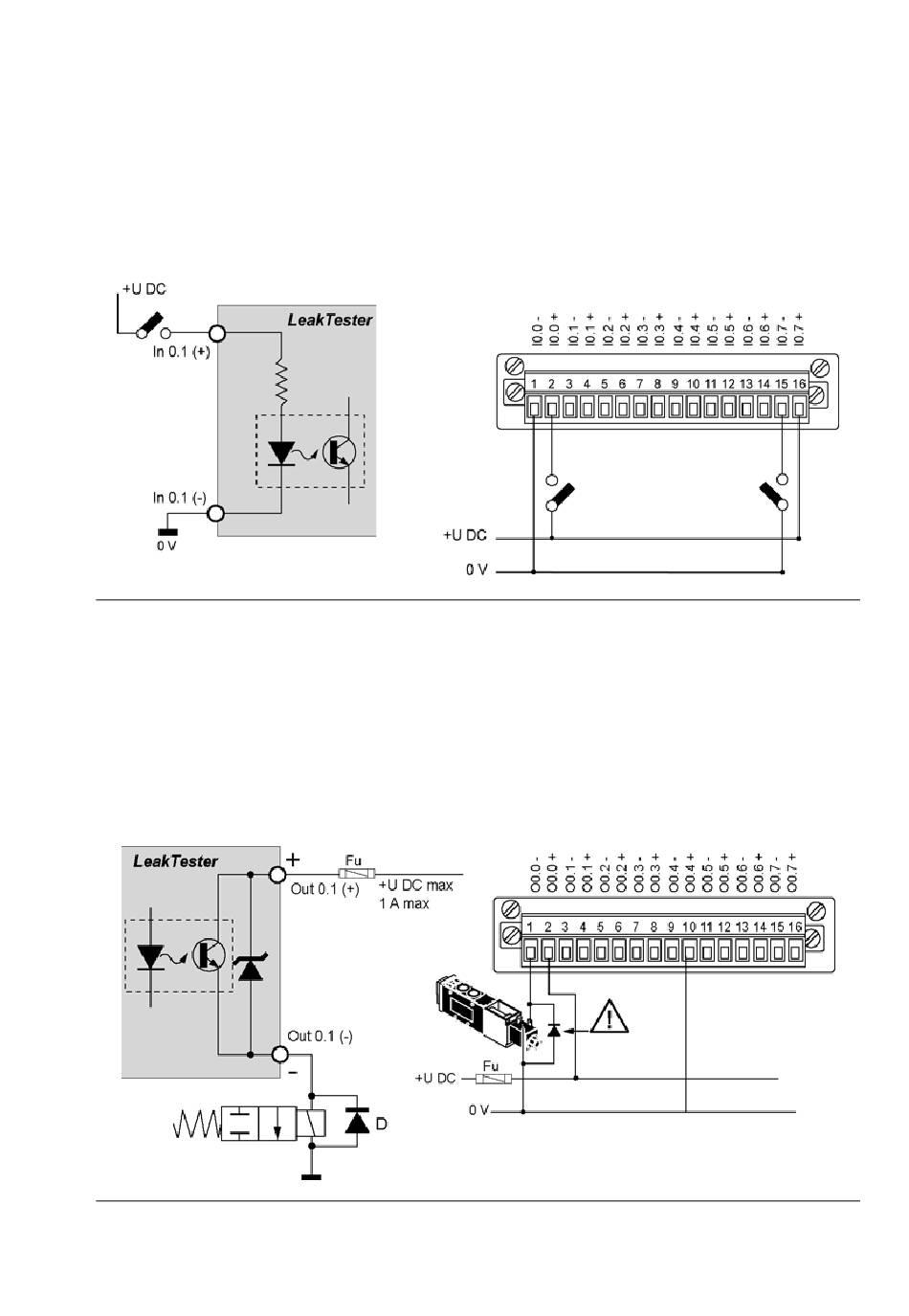

Figure 5-3 : Exemple de câblage d'une entrée digitale du SDT LeakTESTER.
5.3.2
Connecteur de sorties digitales
Le SDT LeakTESTER dispose de 8 sorties digitales indépendantes à isolation
optique. Chaque sortie repérée O0.0 à O0.7 permet au SDT LeakTESTER la
commande d'un périphérique ou la transmission d'une information. La
numérotation des sorties reste identique sur la face arrière et sur les écrans de
paramétrage.
Figure 5-4 : Exemple de câblage d'une sortie digitale du SDT LeakTESTER.
5. Présentation du SDT LeakTESTER
13
