ONCTIONNEMENT DU CAPTEUR DE DEBIT
MASSIQUE
Le principe du capteur de débit massique est basé sur le transfert de chaleur créé
par le débit de gaz passant au travers de la surface de l'élément sensible. Le
capteur est constitué d'une résistance chauffante (RH) et deux résistances
thermosensibles (RT1 et RT2) montées à l'intérieur d'un tube au travers duquel
passe le gaz (voir Figure 18-1) (Un troisième élément sensible à la température
est présent pour réguler la résistance chauffante).
Figure 18-1 : Construction de base d'un capteur de débit massique.
En l'absence de débit de gaz, les deux résistances thermosensibles sont
chauffées de manière identique; la différence de température entre ces deux
éléments est donc nulle (voir Figure 18-2).

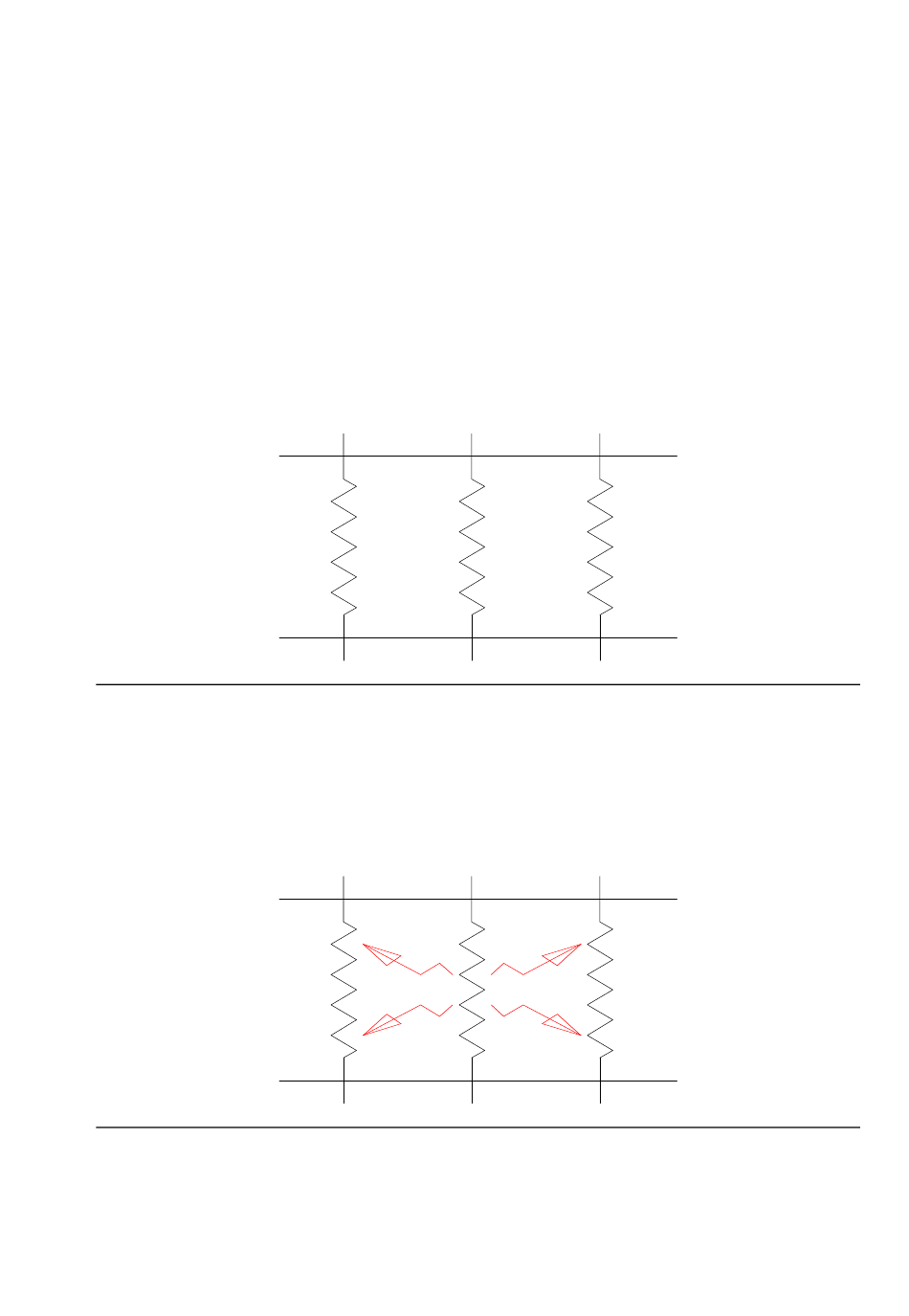

Figure 18-2 : Dispersion de la chaleur sans débit de gaz.
En présence d'un débit de gaz, la résistance T1 est refroidie tandis que la
température de la résistance T2 augmente (voir Figure 18-3).Une différence de
température proportionnelle au débit de gaz traversant le capteur s'établit entre
(
MFL)
OU
R
R
T
H
1
R
R
T
H
1
91
18. Principe de mesure
R
T
2
R
T
2
