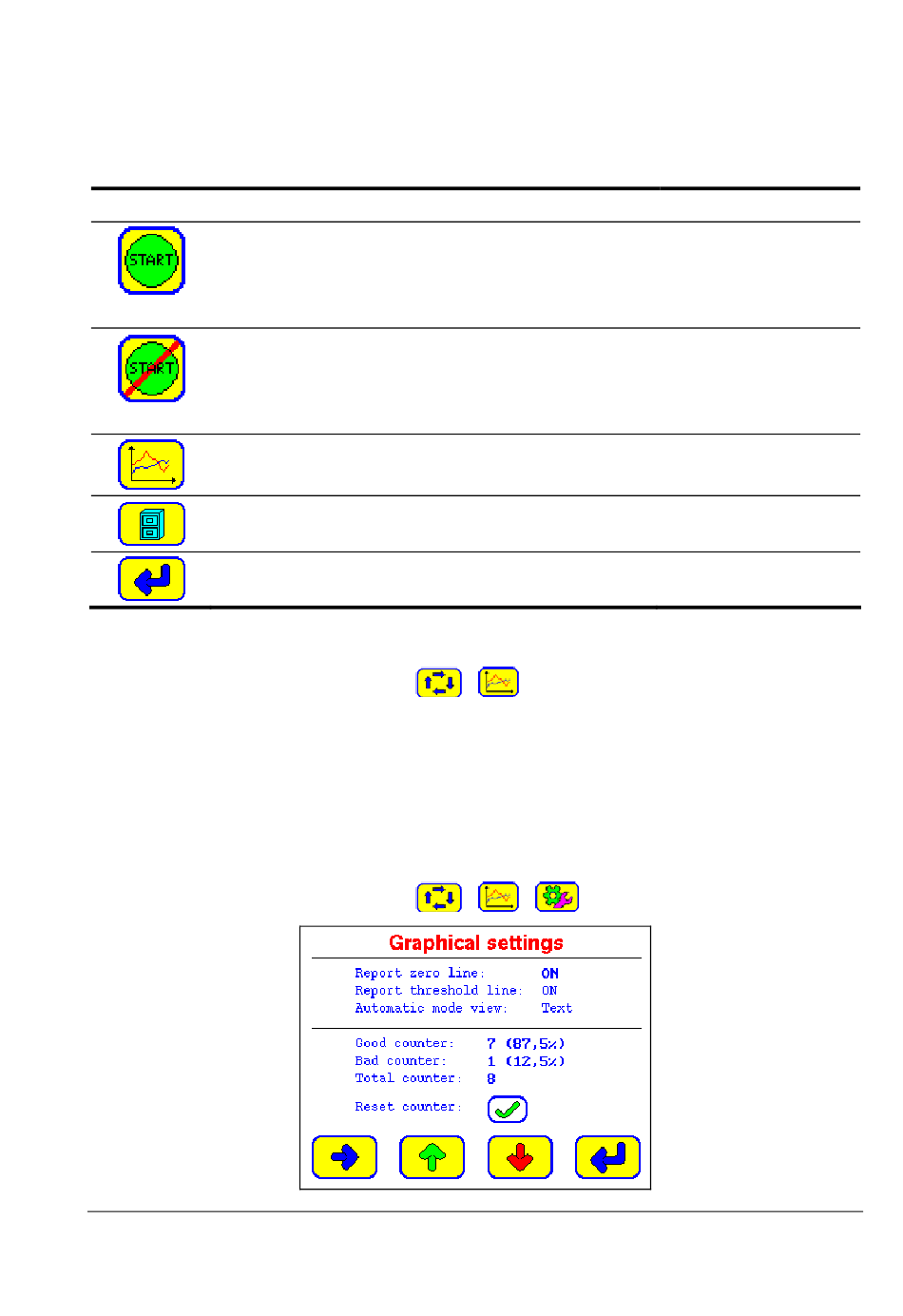

13.3.6
Zone des touches de fonction
Les touches disposent des fonctions suivantes :
Touche
Fonction
Lancement manuel du cycle de mesure sur le
groupe de pièces à tester en mode 8, sur les
capteurs 1 à 4.
Lancement manuel du cycle de mesure sur le 2
groupe de pièces à tester en mode 4/4, sur les
capteurs 5 à 8.
Affichage de l'écran de graphique du flux de fuite.
Affichage des mesures réalisées lors des 10
derniers cycles.
Ferme la fenêtre et retourne à au menu principal.
13.3.7
Fonction de représentation graphique des flux de fuite
Chemin d'accès : Ecran principal /
Cette fonction permet l'affichage de la courbe des flux de fuite sur une échelle de
temps. Elle est particulièrement utile à l'optimisation de cycle en permettant le
réglage au plus juste de la durée des étapes Pressurising et Measurement. Il
est possible de superposer un maximum de 4 voies de mesure.
13.3.8
Menu de paramétrage des représentations graphiques
Chemin d'accès : Ecran principal /
Figure 13-3 : Le menu [Graphical settings] (Représentation graphique).
13. Le menu Mode automatique
ème
/
(voir § 13.3.6, en page 71).
/
/
(voir § 13.3.6, en page 71).
71
Voir
§ 13.3.7, page 71
§ 13.3.9, page 72
§ 9.5, page 33
