8.2
M
ONTAGE MECANIQUE
8.2.1
Découpe du panneau de la baie de contrôle
Le SDT LeakTESTER est prévu pour être intégré sur un support (baie de
contrôle, coffret, etc.). La découpe sera de 205 mm de large (8'.1'') par 132 mm
de haut (5.2'').
8.2.2
Montage du SDT LeakTESTER
Monter mécaniquement le SDT LeakTESTER comme indiqué ci-dessous. Utiliser
les fixations fournies (patte et vis). Positionner chaque patte (rep. 2) dans la
découpe (rep. 1) du SDT LeakTESTER. Positionner ensuite la vis et serrer pour
fixer le SDT LeakTESTER au support.
1.
Réserve pour patte de fixation.
2.
Patte et vis de fixation.

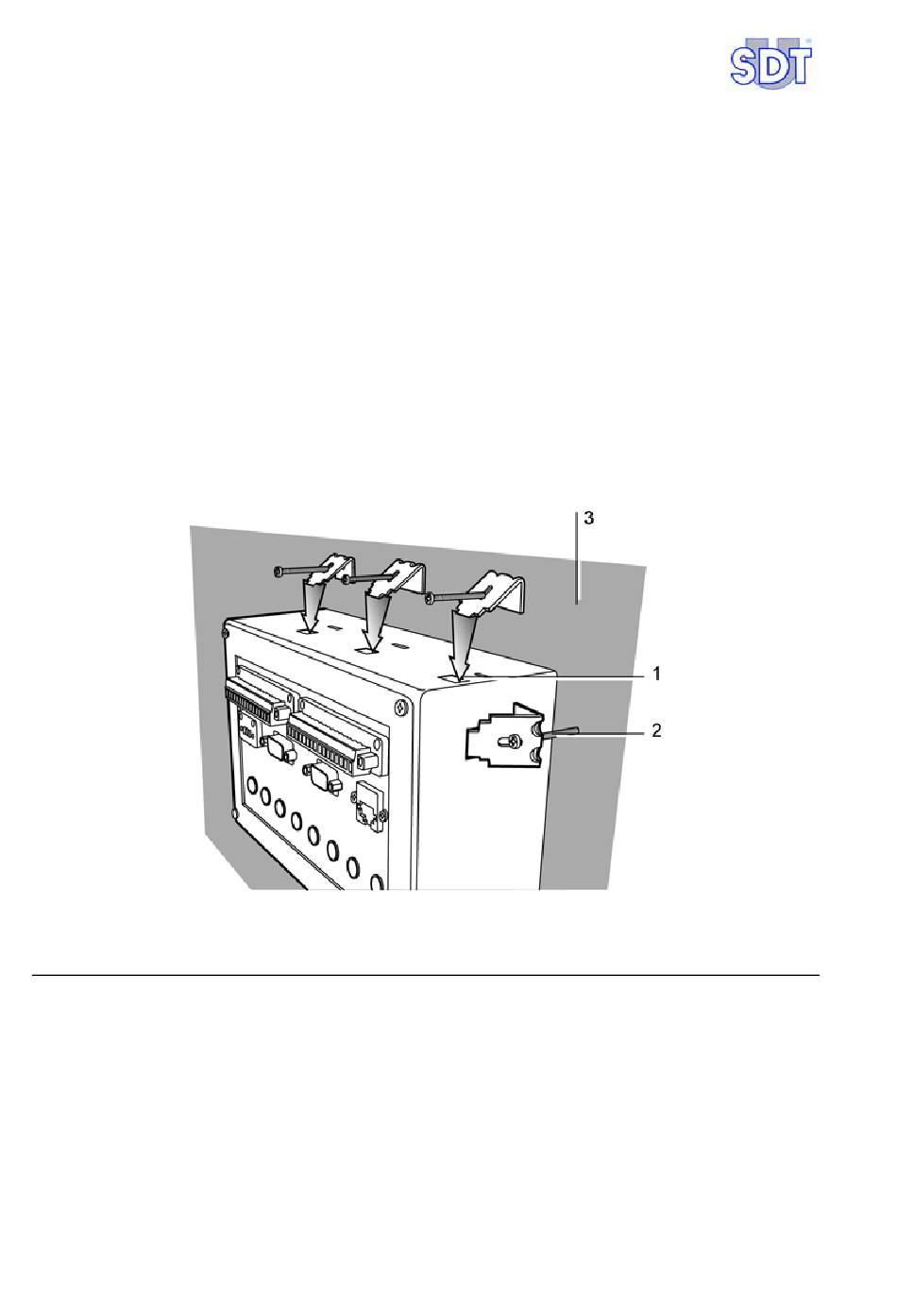

Figure 8-2 : Le SDT LeakTESTER est livré avec un kit de fixation.
8.2.3
Montage des modules Output
Chaque Module Output sera fixé sur un rail DIN.
3.
Support (baie de contrôle, coffret).
