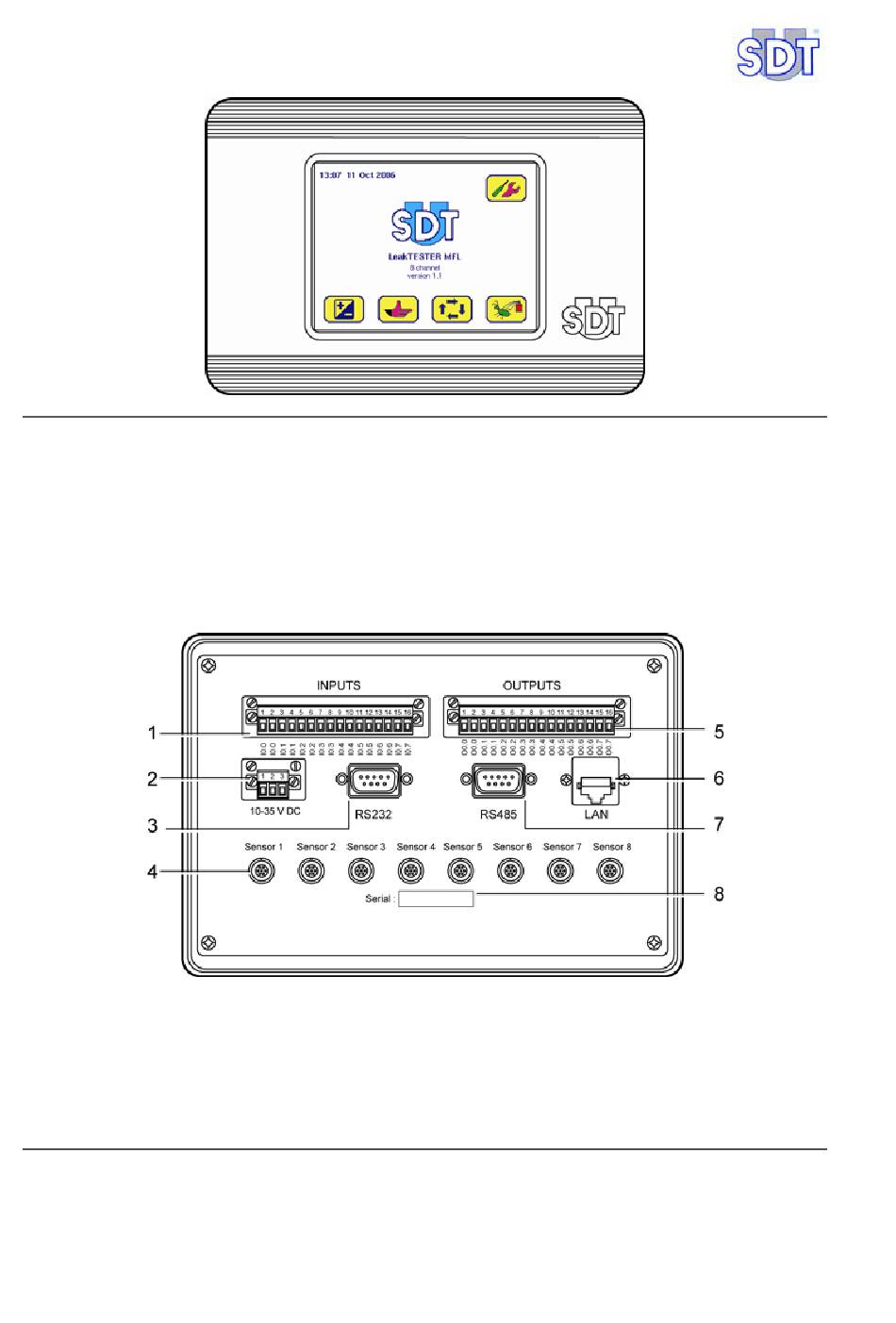

Figure 5-1 : La face avant du SDT LeakTESTER.
5.3
L
A FACE ARRIERE
La face arrière regroupe les différents connecteurs du SDT LeakTESTER ainsi
que son numéro de série.
1. Bornier des 8 entrées digitales.
2. Connecteur d'alimentation.
3. Connecteur RS 232.
4. Connecteurs de liaison aux capteurs
MFL 1 à 8.
Figure 5-2 : La face arrière.
5. Bornier des 8 sorties digitales.
6. Connecteur Ethernet.
7. Connecteur modules Output (RS 485).
8. Numéro de série de l'appareil.
12
003
007
