8.3
R
ACCORDEMENTS ELECTRIQUES
8.3.1
Alimentation électrique du LeakTESTER
Le connecteur 3 broches du LeakTESTER se raccorde à une alimentation
électrique (12 à 36 V DC, 1,5 A max) ; la consommation maximale est de 12 W
(consommation du LeakTESTER), plus 1 W par capteur MFL connecté.
La connexion est protégée pour toute inversion de tension. Toutefois,
l'application d'une tension d'alimentation supérieure entraîne des dégâts
irréversibles au SDT LeakTESTER. L'alimentation de l'ensemble sera
impérativement protégée par un fusible adapté à la consommation totale
du SDT LeakTESTER et des capteurs MFL.

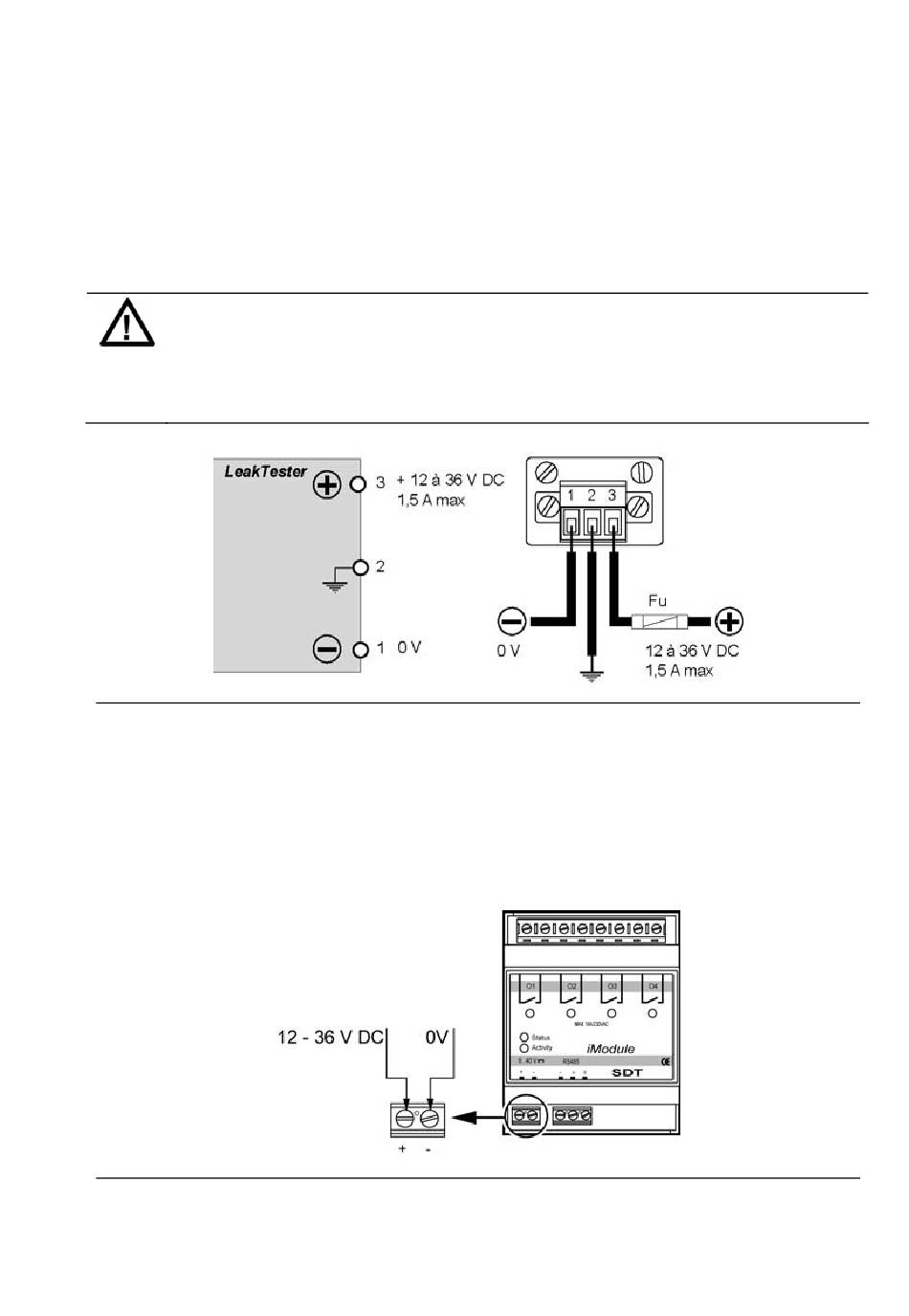

Figure 8-3 : Schéma du connecteur d'alimentation du SDT LeakTESTER.
8.3.2
Alimentation électrique des modules Output
Chaque Module Output sera alimenté en énergie électrique (12-36V DC) par
l'intermédiaire de son bornier à 2 broches. La consommation maximale est de
2,5 W par Module Output.
Figure 8-4 : La connexion du Module Output à l'alimentation externe.
8. Montage mécanique et électrique
29
012
040
