Pour chaque capteur, les informations se lisent comme suit :
Les numéros de cycle
Le numéro « -1» correspond au dernier cycle de mesure. Le numéro « -10»
correspond au 10ème dernier cycle de mesure.
Les résultats de mesure
Chaque résultat est affiché sous forme d'un symbole de 2 cases (
de gauche représente la mesure du flux de fuite, tandis que celle de droite
représente la mesure de pression. La signification des symboles est comme suit:
Icône
Case
Vide
Barrée
Rouge avec L
Rouge avec U
Capteur n°1
Etat de la mesure

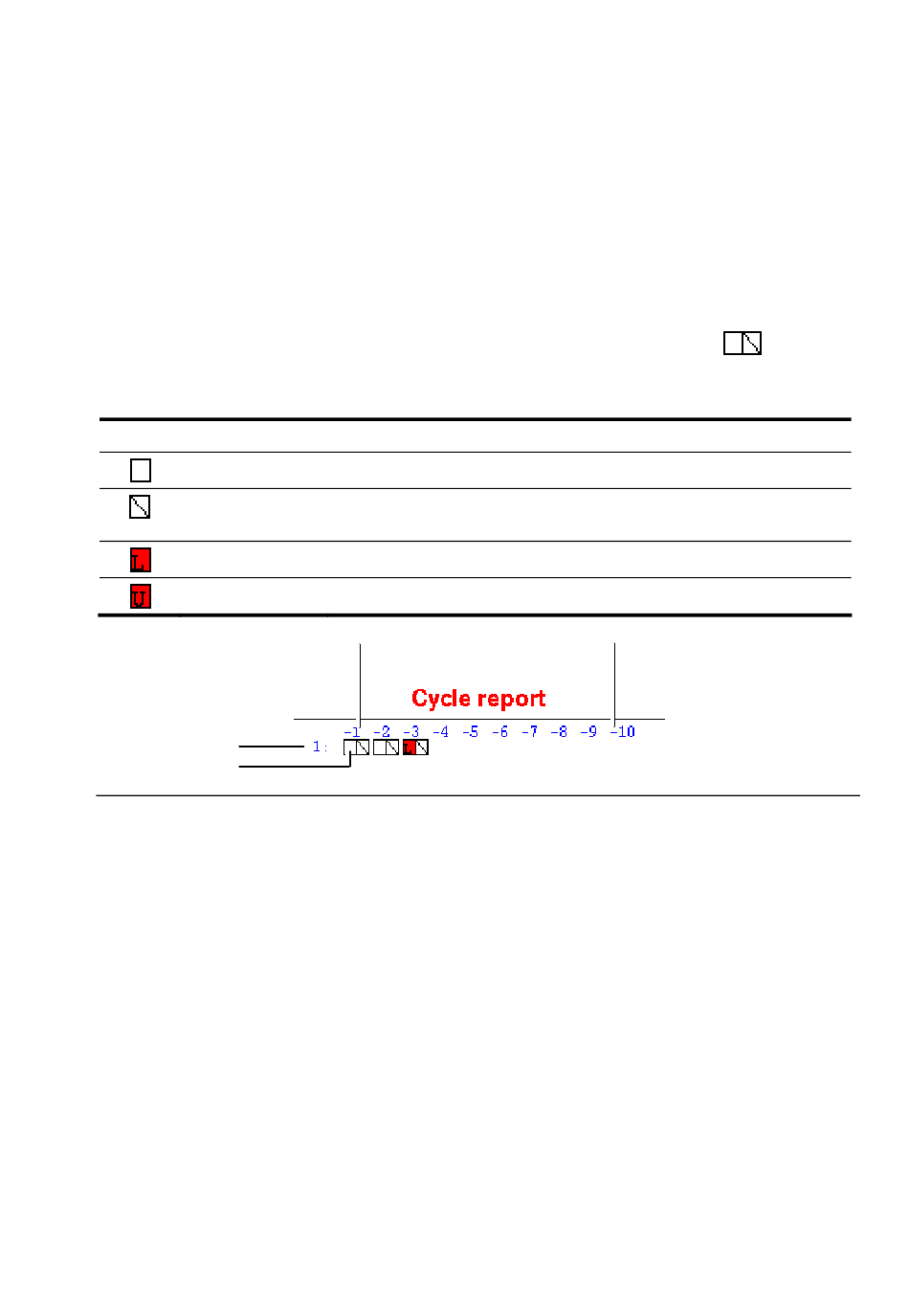

Figure 13-5 : Détail d'une ligne d'information.
Les compteurs de défauts
Les informations sont :
● Flow errors : totalisateur des pièces déclarées mauvaises par rapport aux
seuils de débit au cours de 10 derniers cycles de mesure.
● Pressure errors : totalisateur des pièces déclarées mauvaises par rapport
aux seuils de pression au cours de 10 derniers cycles de mesure.
● Cycle : totalisateur des pièces déclarées mauvaises au cours de 10 derniers
cycles de mesure.
● Sequential : totalisateur des pièces déclarées consécutivement mauvaises
au cours de 10 derniers cycles de mesure.
Signification
Mesure entre seuils d'alarme bas et haut.
Pas de mesure (de débit en colonne de gauche, de pression
colonne de droite) pour la voie.
Mesure inférieure au seuil d'alarme bas.
Mesure supérieure au seuil d'alarme haut.
Cycle actuel
73
13. Le menu Mode automatique
Cycle plus ancien
). La case
