Les informations affichées sont :
● Report zero line : ajoute (On) ou retire (Off) du graphique la ligne
0 SCCM.
● Report threshold line : ajoute (On) ou retire (Off) du graphique les
lignes correspondant aux seuils haut et bas.
● Automatic view : affiche la mesure au format texte (Text) ou en format
barographe (Bargraph).
● Good counter : indique le nombre de pièces testées bonnes et son
pourcentage par rapport au nombre total de pièces testées.
● Bad counter : indique le nombre de pièces testées mauvaises et son
pourcentage par rapport au nombre total de pièces testées.
● Total counter : totalisateur du nombre de pièces testées.
● Reset cuonter : remise à zéro des compteurs.
13.3.9
Chemin d'accès : Ecran principal /
Ce menu permet l'affichage des résultats des mesures de flux de fuite et de
pression pour les dix derniers cycles, soit pour une voie de mesure en particulier,
soit pour toutes les voies de mesure. Il contient également un compteur de pièces
déclarées mauvaises (par rapport aux seuils de débit et/ou par rapport aux seuils
de pression) consécutivement ou non.
Numéros de
capteur (1 à 8).
Visualisation du
résultat de mesure
par capteur.
Compteur de
pièces mauvaises
(par rapport aux
seuils de débit
et/ou de pression)

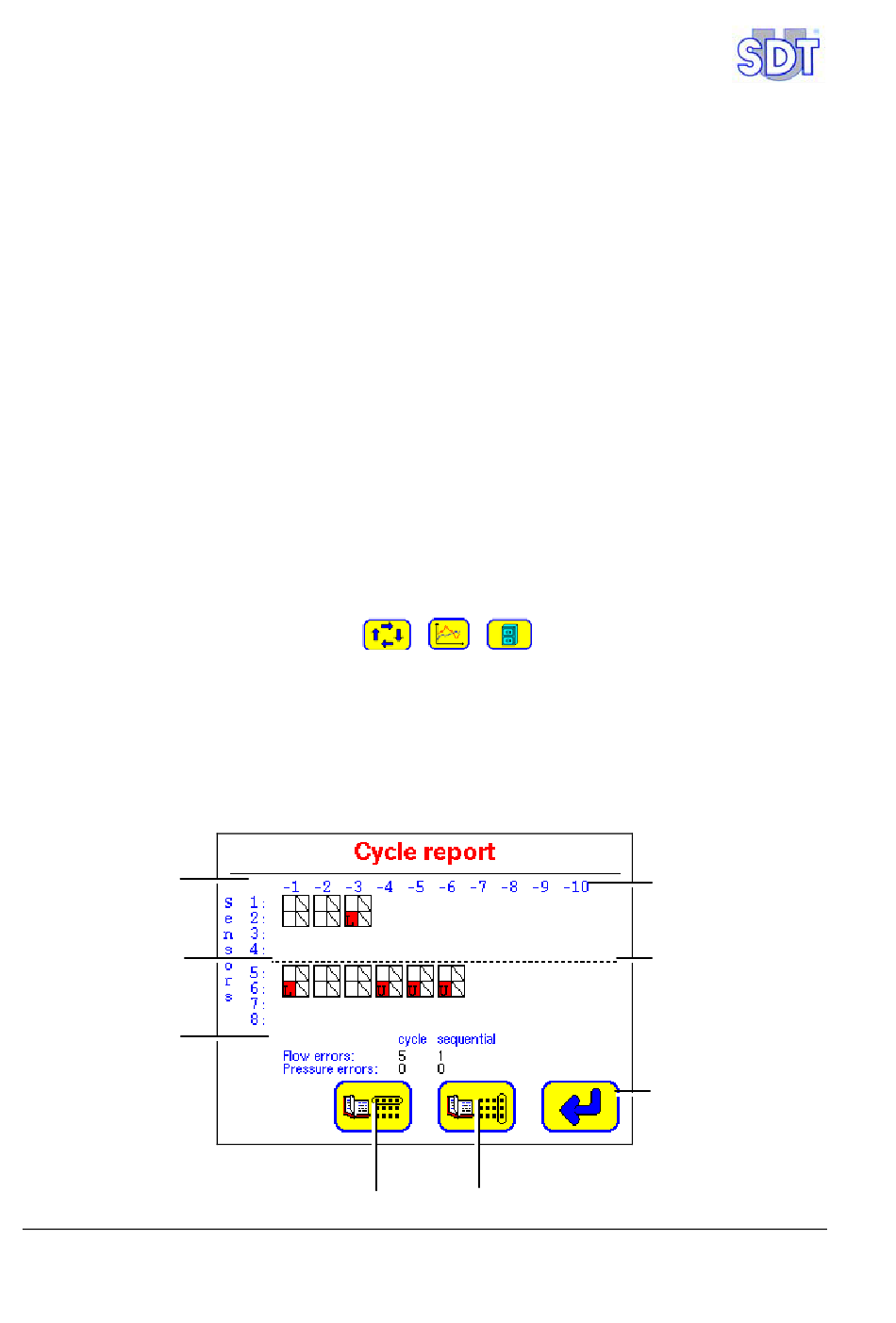

Figure 13-4 : Exemple d'affichage du menu Cycle report [Détail du cycle].
Le menu résumé
Détail par capteur
/
/
(voir § 13.3.6, en page 71).
Détail par cycle
72
Numéros des
cycles (le plus
ancien à droite).
Ligne séparatrice
(en mode 4/4
uniquement).
Retour à l'écran
précédent.
949
