4. Principe général de fonctionnement
Afin de faciliter la lecture de ce manuel, et par voie de conséquence l'utilisation du
SDT LeakTESTER, ce chapitre présente le principe de fonctionnement du SDT
LeakTESTER et son implication dans la chaîne de production. Les constituants de
cet ensemble sont détaillés aux chapitres suivants.
4.1
P
RINCIPE DE MESURE
Il repose sur la mesure du flux entre un volume de référence (Vr) et le volume à
tester (Vt). Schématiquement, le principe est le suivant (Figure 4-1).
Les deux volumes Vr et Vt, connectés entre eux, et non nécessairement égaux,
sont simultanément remplis d'air. Après une période de stabilisation, la pression
Pr du volume de référence Vr est égale à la pression Pt du volume à tester Vt.
● Si la pièce à tester Vt est étanche les pressions Pr et Pt restent identiques. Le
flux traversant le capteur de débit massique est nul.
● Si la pièce testée est fuyante, la pression Pt diminue. Le déséquilibre entre les
pressions Pr et Pt provoque un flux traversant le capteur de débit massique.

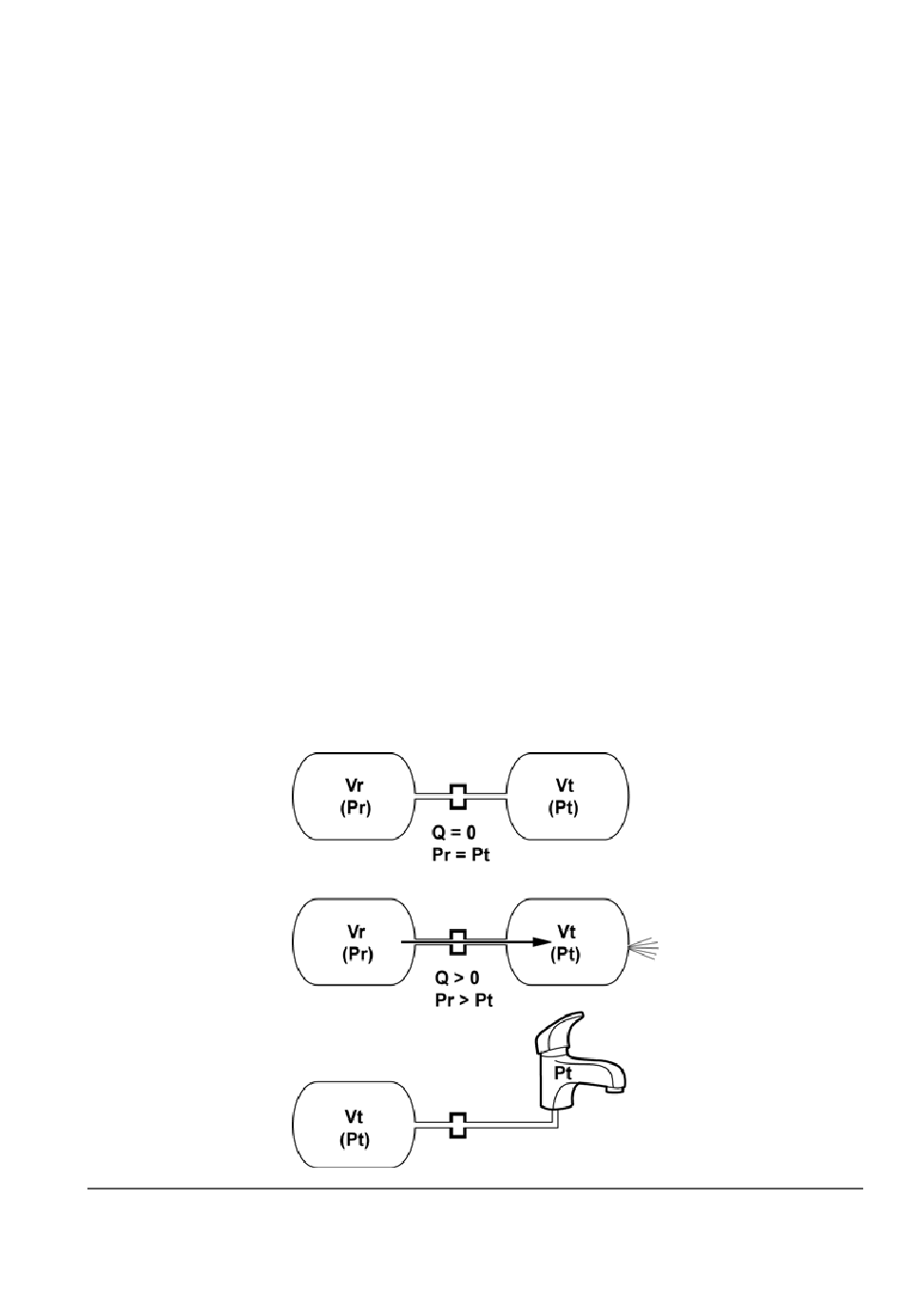

Figure 4-1 : Les deux volumes sont interconnectés par des électrovannes (non
représentées) et un capteur de débit massique.
