14. Le menu Debug
Chemin d'accès : Ecran principal /
Ce menu permet :
● L'activation individuelle et manuelle de chaque sortie du SDT LeakTESTER et
de ses modules Output afin de contrôler le bon fonctionnement des
périphériques.
● La visualisation de l'état des entrées logiques du SDT LeakTESTER afin d'en
contrôler le bon fonctionnement.
1
2
3
1. Sélection des sorties du SDT
LeakTESTER (onglet 0 et des modules
Output (onglets 1 à 12)).
Fond jaune : modules connectés au
SDT LeakTESTER.
Fond blanc : pas de module connecté.
2. Etat logique des sorties.
Fond rouge = sortie basse (OFF ou 0
logique).
Fond vert = sortie haute (ON 1 logique).

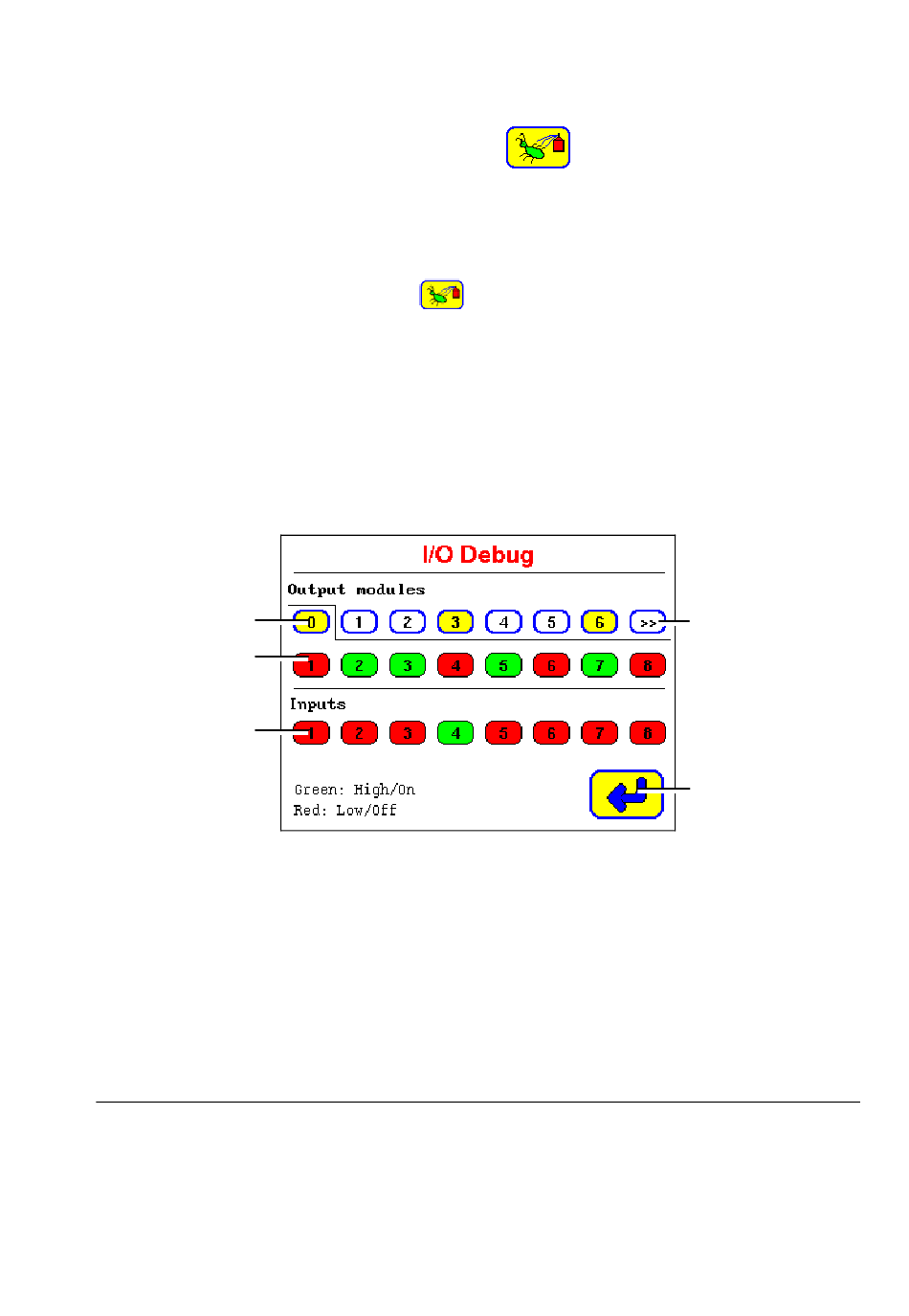

Figure 14-1 : L'écran I/O Debug affiche les sorties du SDT LeakTESTER (l'onglet 0 est ici
sélectionné).
Voir le nota en page suivante.
.
3. Etat logique des entrées.
Fond rouge = sortie basse (OFF ou 0
logique).
Fond vert = sortie haute (ON 1 logique).
4. Passage aux modules suivants.
5. Retour au menu principal.
