5.4.6.3
Moteurs sans interface DRIVE-CLiQ

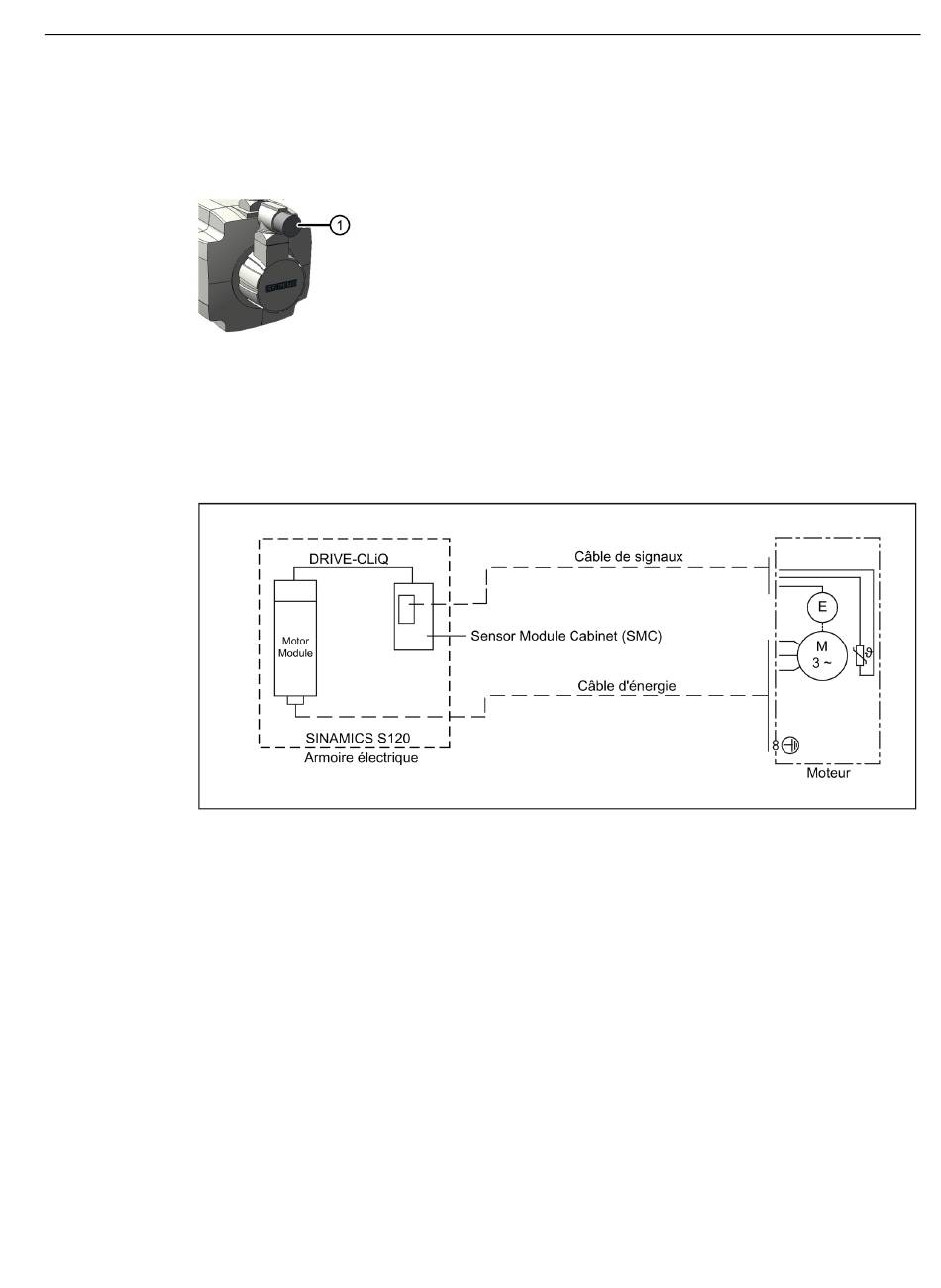

Pour les moteurs sans interface DRIVE-CLiQ, le capteur de vitesse et la sonde thermométrique
sont raccordés par un connecteur de signaux.
1
Figure 5-7
Pour fonctionner avec un variateur SINAMICS S120, les moteurs sans DRIVE-CLiQ nécessitent
un Sensor Module Cabinet (SMC). Le moteur est relié au SMC par un câble de signaux
MOTION-CONNECT.
Figure 5-8
Plus d'informations sur l'affectation des broches des connecteurs, voir chapitre "Version du
connecteur de signaux (Page 100)".
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
Connecteur de signaux M23, 17 points
Moteur avec connecteur de signaux
Raccordement de capteurs sans DRIVE-CLiQ
Raccordement
5.4 Intégration au système
99
